EXCEN-Feeder_User_Guide(Chi_Ver3.7).pdf - 第108页

4-6 EXCEN-Series EXCEN 带式喂料带式器的操作手册 4.2. 使用接合检测带 使用接合检测带连接元件卷轴时， 将自动跳过 卷轴连接部位后进行作业。 此时， 需要满足下列条件。  使用接合检测带连接料 带卷轴  使用能够识别接合检测 带的专用供料器  在设备的 MMI 设置 < 使用跳过接合 > 功能 便笺 如需购买接合检测带， 请联系本公司的 C/S 企业 (STS) 或当地代 理商 (Local …

100%1 / 110
4-5
连接
Paper Reel 连接时, 不使用连接用Tip 时
如果不使用连接用 Tip 时, 如上图产生曲折Paper Reel, 则发生 Index error。
Paper Reel 连接时, 不使用Hanwha Techwin 提供的连接带时
如果不使用Hanwha Techwin 提供连接带，如上图重叠使用带使之塑料加厚,则
发生 Index error。
4-6
EXCEN-Series EXCEN
带式喂料带式器的操作手册

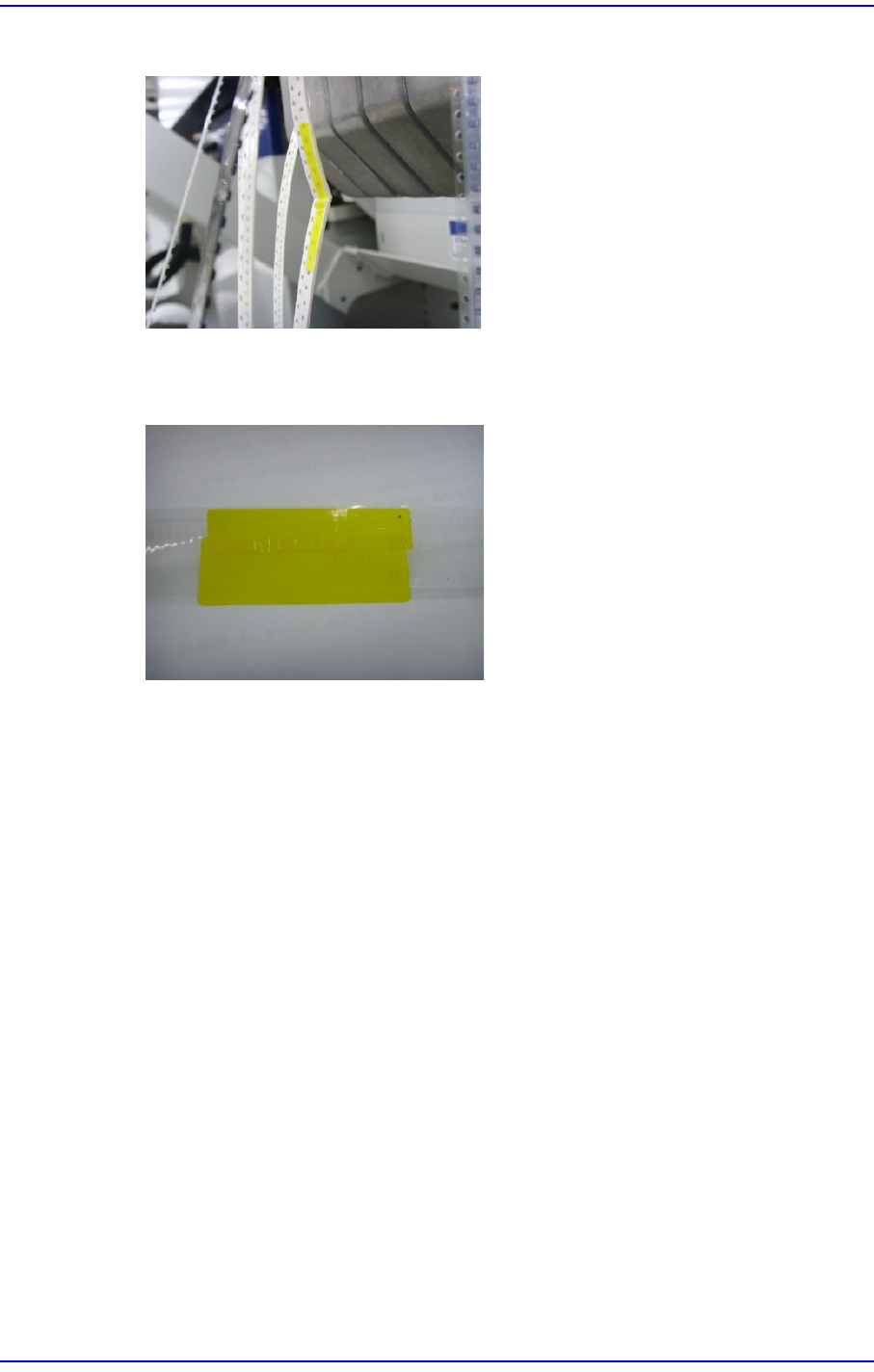

4.2. 使用接合检测带
使用接合检测带连接元件卷轴时，将自动跳过卷轴连接部位后进行作业。
此时，需要满足下列条件。
使用接合检测带连接料带卷轴
使用能够识别接合检测带的专用供料器
在设备的MMI设置<使用跳过接合> 功能
便笺 如需购买接合检测带，请联系本公司的C/S企业(STS)或当地代
理商(Local Agent)。
4.2.1. 接合作业用工具及消耗品
一般剪刀 接合检测带
4-7
连接
4.2.2. 料带连接方法
使用接合检测带连接元件卷轴的方法如下。
利用剪刀把使用中的料带 (Tape) 的最
后部位与要使用的料带的开始部位剪
断。这时候，料带的移送孔中心需要
垂直地剪断。
使用过的料带的塑料剥离部位应该比
剪断的部位稍微长一点。
剥开接合检测带的塑料。 如图所示，配置接合检测带与使用中
的料带(A)。
把接合检测带的突出部位准确地对齐
到元件料带的移送槽。
如图所示，配置接合检测带与要使用
的料带(B)。
