2-1
喂料器的操作
第2章. 喂料器的操作
2.1. 8mm/W4P1带式供料器的料带安装及拆卸
注 意 操作喂料器时，应避免施加过多的负荷。
必须按照指定步骤操作。
安装到喂料器的卷带应使用符合EIA及JIS等标准规格的卷
带。
请使用符合喂料器大小的元件卷轮带。
磁带导轨的前面部分和锁变形时降低部件吸附率，因此保管
及使用时请特别留意。
注 意 拆卸喂料器可能使喂料器受损或造成伤害。 喂料器故障时，请与
本公司指定的C/S 公司(STS) 或当地代理店(Local Agent)咨询
后采取措施。
2-2
EXCEN-Series EXCEN
带式喂料带式器的操作手册
2.1.1. 卷带的安装 (通过后方间隙(Slit)安装料带)

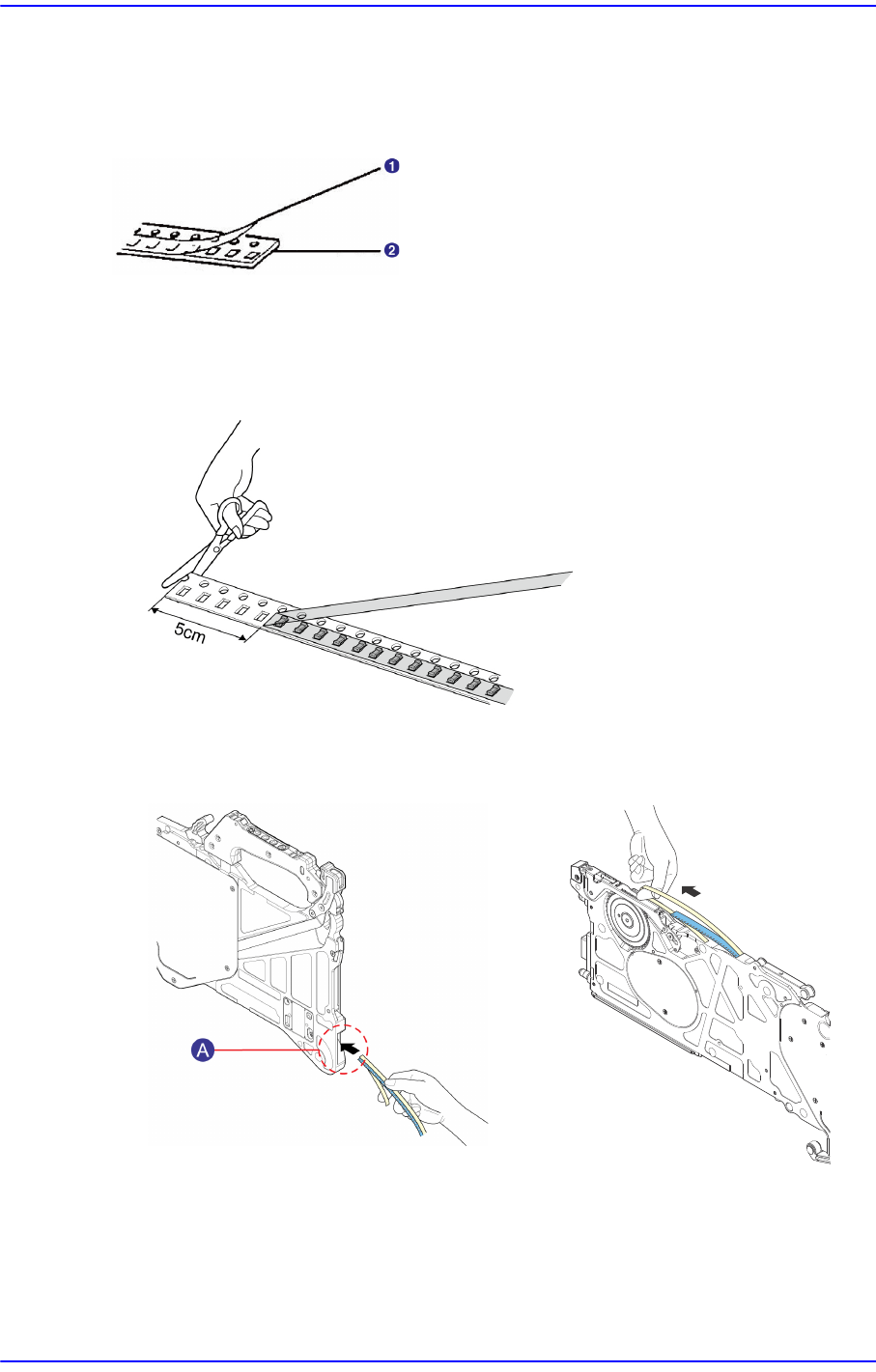

料带分为上封带与传送料带，在8mm/W4P1带式供料器上安装料带的方法如下。
图
2.1
料带结构
1:
上封带
(Vinyl)
2:
传送料带
1) 从存在着元器件的地点起，利用剪刀剪断传送料带的前面5cm左右。
2) 从料带的末端朝下折曲上封带后，在供料器后面的料带引入口插到料带导件后
方。
A:
料带引入口
2-3
喂料器的操作

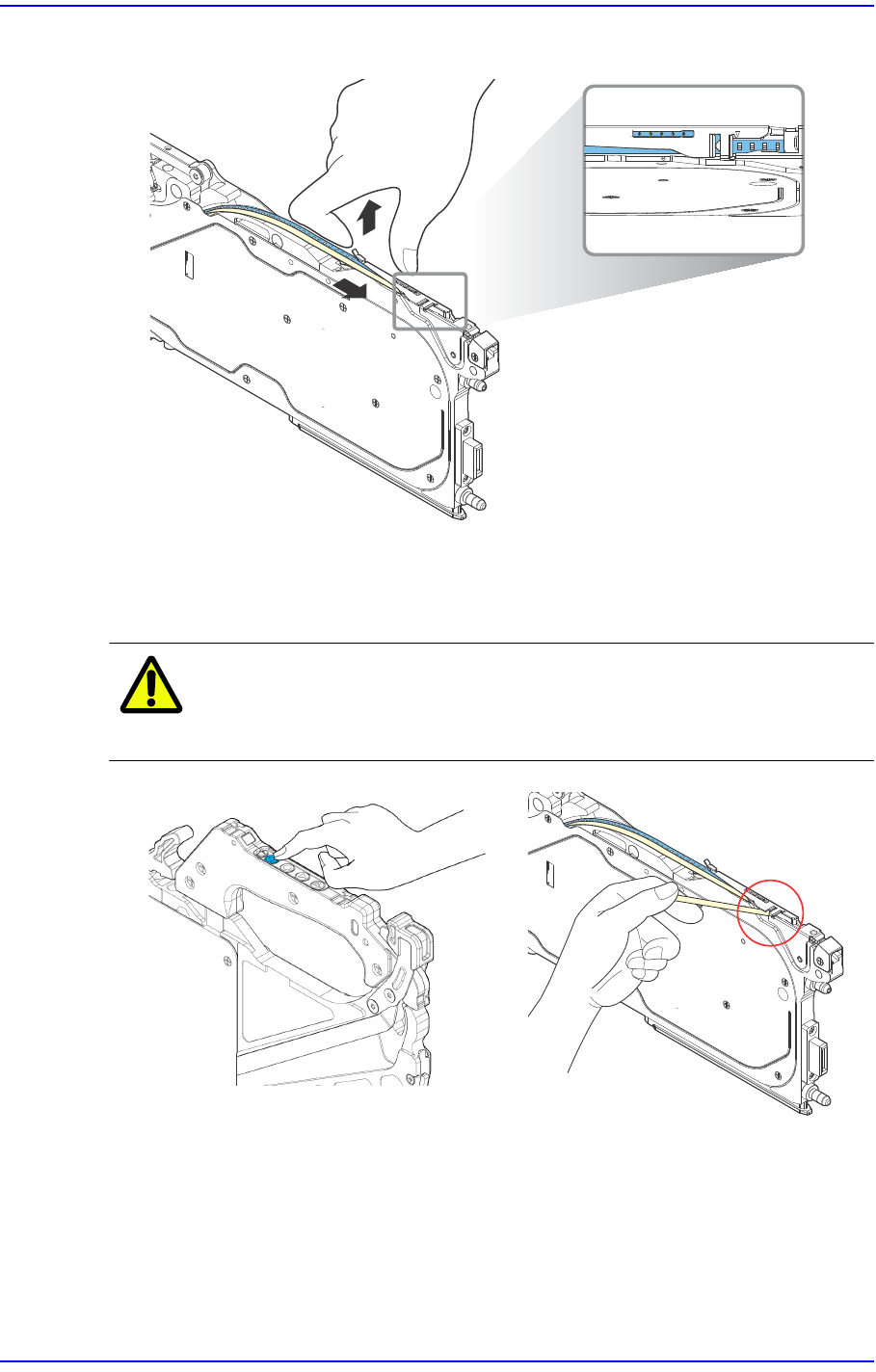

3) 拿起料带导件，把传送料带的移送槽推入链轮后夹入。
4) 按住前进按钮，直到上封带位于乙烯膜窄槽为止。
注 意 传输卷带的移送槽非正常镶嵌于链轮时，会导致传输卷带空转等
异常动作，请仔细确认后使用。
A:
烯膜窄槽
