2-11
喂料器的操作
2.1.3. 拆卸料带
在8mm/W4P1带式供料器上拆卸料带的方法如下。
1) 利用剪刀剪断供料器正面的传送料带。
2) 按压Drain Handle把乙烯膜的张力调整到松弛状态。
3) 利用剪刀剪断上封带。
4) 在料带导件被举起的状态下，在后方的料带引入口拉开料带以完全拆卸料带。
2.1.4. 拾取点位置设置
按下手柄上的操作板的前进按钮与后退按钮，就能把带式供料器移送到标示着三角
形标记的吸附点(拾取位置)。

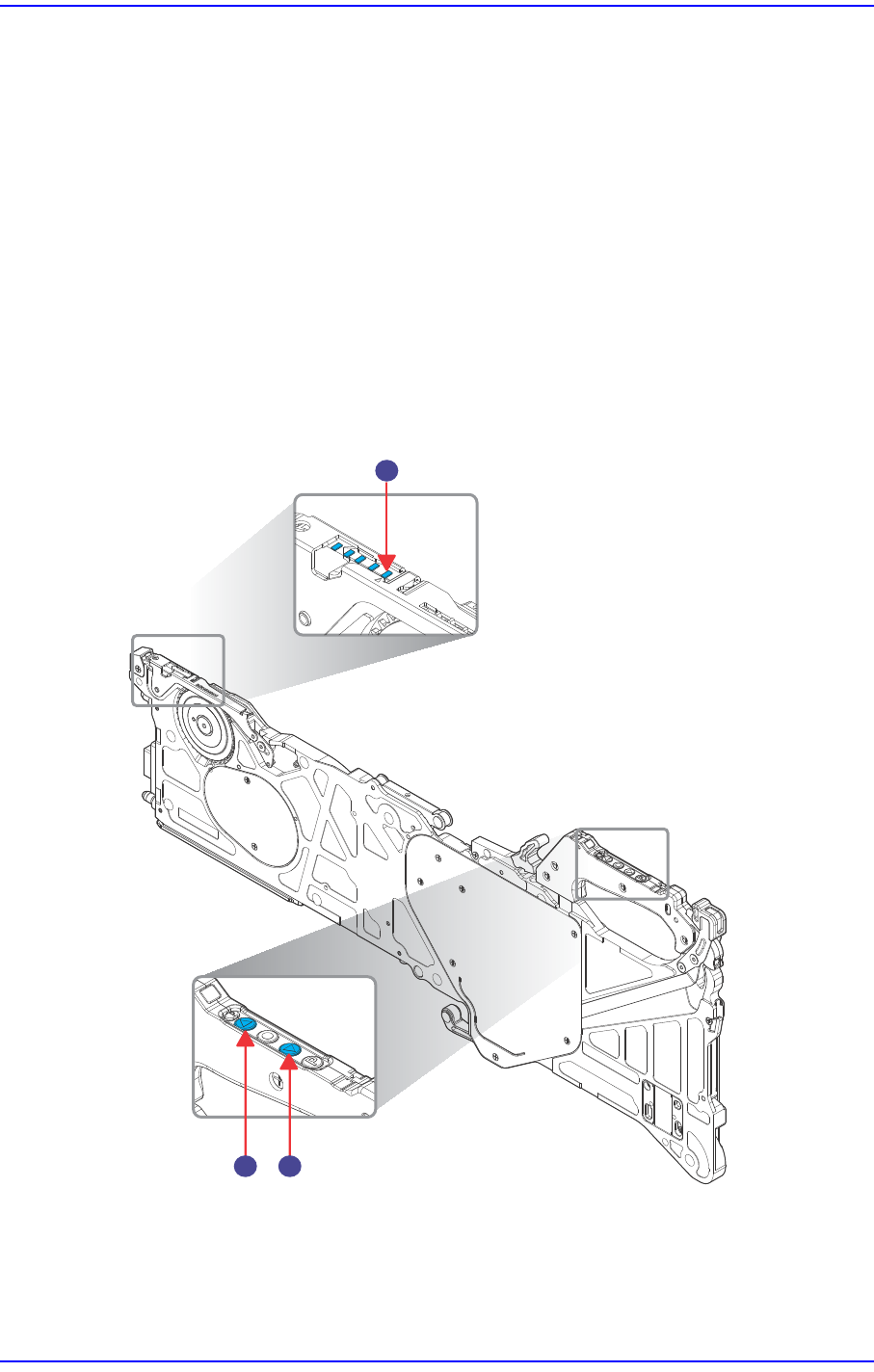

图
2.3
带式喂料器的拾取点位置设置
1:
前进按钮
2:
后退按钮
3:
拾取位置
6
4
5
2-12
EXCEN-Series EXCEN
带式喂料带式器的操作手册
2.2. 12~72mm带式供料器的料带安装及拆卸
注 意 应该在安全的地点安装卷带(Tape)，作业时注意避免手指受
伤。
操作喂料器时，应避免施加过多的负荷。
必须按照指定步骤操作。
12~72mm供料器重量较重，搬运时请注意避免掉落。
安装到喂料器的卷带应使用符合EIA及JIS等标准规格的卷
带。
请使用符合喂料器大小的元件卷轮带。
磁带导轨的前面部分和锁变形时降低部件吸附率，因此保管
及使用时请特别留意。
注 意 拆卸喂料器可能使喂料器受损或造成伤害。 喂料器故障时，请与
本公司指定的C/S 公司(STS) 或当地代理店(Local Agent)咨询
后采取措施。
2-13
喂料器的操作
2.2.1. 卷带的安装
料带分为上封带与传送料带，在12~56mm带式供料器上安装料带的方法如下。
图
2.4
料带结构
1:
上封带
(Vinyl)
2:
传送料带
1) 从存在着元器件的地点起，利用剪刀剪断传送料带的前面 5cm 左右。
2) 从料带的末端朝下折曲上封带后，在供料器后面的料带引入口插到料带导件后
方。
A:
料带引入口
