2-14 EXCEN-Series EXCEN 带式喂料带式器的操作手册 3) 解开锁定器 (Locker) 并举起料 带导件后， 把料带推入料带导件内侧。 4) 在链轮上插入传送料带的移送 槽， 从乙烯膜窄槽拔出上封带。 注 意 传输卷带的移送槽非正常镶 嵌于链轮时， 会导致传输卷带空转等 异常动作， 请仔细确认后使用。 A: 移送槽 B: 乙烯膜窄槽 (Slit)
2-13
喂料器的操作
2.2.1. 卷带的安装
料带分为上封带与传送料带，在12~56mm带式供料器上安装料带的方法如下。

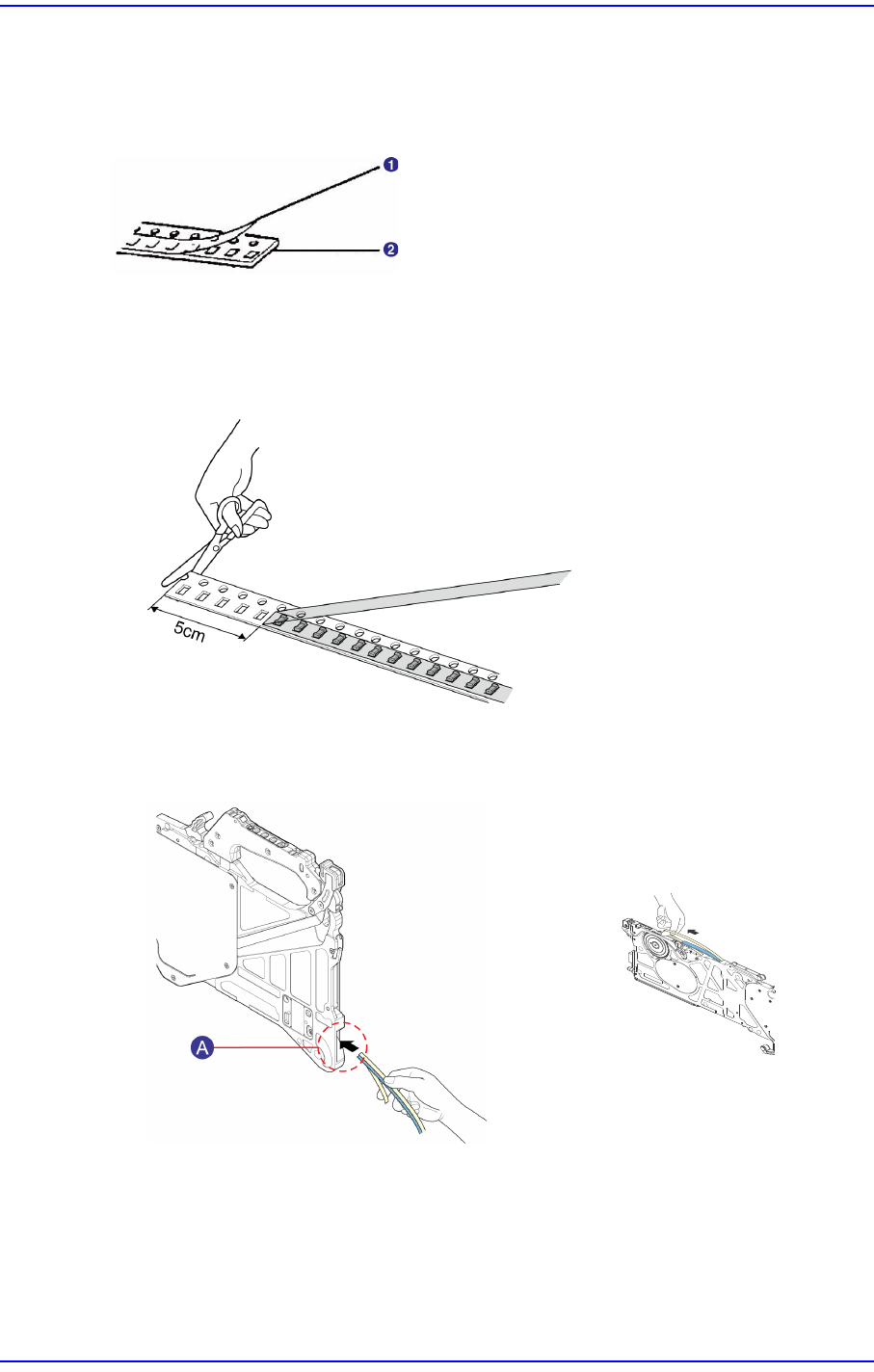

图
2.4
料带结构
1:
上封带
(Vinyl)
2:
传送料带
1) 从存在着元器件的地点起，利用剪刀剪断传送料带的前面 5cm 左右。
2) 从料带的末端朝下折曲上封带后，在供料器后面的料带引入口插到料带导件后
方。
A:
料带引入口
2-14
EXCEN-Series EXCEN
带式喂料带式器的操作手册
3) 解开锁定器(Locker)并举起料带导件后，把料带推入料带导件内侧。
4) 在链轮上插入传送料带的移送槽，从乙烯膜窄槽拔出上封带。
注 意 传输卷带的移送槽非正常镶嵌于链轮时，会导致传输卷带空转等
异常动作，请仔细确认后使用。
A:
移送槽
B:
乙烯膜窄槽
(Slit)
2-15
喂料器的操作
5) 关闭料带导件后固定锁定器(Locker)。
6) 把通过乙烯膜窄槽(Slit)出来的上封带利用Drain Tensioner夹入Drain Handle 之
间。
此时，为了在Drain Gear之间夹入上封带而用手按压Drain Handle。
A: Drain Handle
B: Drain Gear
C: Drain Tensioner
