3-13 维修与维护 元器件吸附 不良 供料器的元器件供应位置不良。 ( 元器件的供应位置不正确 ) 检查是否夹持不良， 清除供料 器下端面的杂质， 位置销破损 时更换及清除杂质 如果是链轮、 Index 电动机、 控 制板不良， 则联系本公司的 C/ S 。 如果 X 位置不 正常则旋转偏心 位置销进行调整， 如果无法调 整到中心， 则联系本公司的 C/ S 。 由于料带导件变形而在供料过程 中 元器件弹跳。 更换料带导件。 按压料带…
3-12
EXCEN-Series EXCEN
带式喂料带式器的操作手册
乙烯膜常被
卷入(乙烯
膜被卷入而
覆盖元器件
料袋
(Pocket))
被夹在乙烯膜盒内部而无法驱动乙
烯膜排放用电动机(只适用于8mm
供料器)
拿出乙烯膜被夹住的部分，如
果排放齿轮上有杂质则予以清
除。
已经装满了乙烯膜盒，但无法打开
护门(只适用于8mm供料器)
清除乙烯膜盒内部的杂质，确
认是否能顺利地打开乙烯膜护
门。
料带导件乙烯膜槽(Slit)上有杂质。 清除乙烯膜槽(Slit)的杂质。
由于料带导件变形而使得乙烯膜槽
(Slit)变窄。
请联系本公司的C/S。
器材连接(接合(Splicing))作业不良
导致乙烯膜重叠而无法通过乙烯膜
槽(Slit)( 只适用于 8mm供料器 )
连接器材时注意避免乙烯膜重
叠。
乙烯膜排放用电动机驱动不良 (只适
用于8mm供料器)
请联系本公司的C/S。
料带与乙烯膜之间的黏附力异常强
大。
请联系本公司的C/S。
乙烯膜张力传感器的动作错误 (只适
用于8mm供料器)
请联系本公司的C/S。
问题 推测原因 对应措施
3-13
维修与维护
元器件吸附
不良
供料器的元器件供应位置不良。 (元器件的供应位置不正确)
检查是否夹持不良，清除供料
器下端面的杂质，位置销破损
时更换及清除杂质
如果是链轮、Index 电动机、控
制板不良，则联系本公司的C/
S。
如果X位置不正常则旋转偏心
位置销进行调整，如果无法调
整到中心，则联系本公司的C/
S。
由于料带导件变形而在供料过程中
元器件弹跳。
更换料带导件。
按压料带的弹簧力较弱。 更换料带导件弹簧。
废料带堵住排放部而无法顺利地排
放料带。
排除排放部的堵塞现象。
Index电动机的驱动不顺畅。 请联系本公司的C/S。
异常噪音 链轮上有杂质。 清除杂质
护盖内部齿轮之间有杂质 (禁止擅自
拆下护盖)
请联系本公司的C/S。
Index或乙烯膜排放用电动机故障 请联系本公司的C/S。
发生粉尘或
粉末。
在料带导件上出现尖锐部位。 把因为被尖锐部位撞击等原因
而形成的尖锐部位予以清除或
更换料带导件。
料带与乙烯膜焊接不良、料带本身
的粉尘过多。
请联系元器件制造厂商或本公
司的C/S。
问题 推测原因 对应措施
3-14
EXCEN-Series EXCEN
带式喂料带式器的操作手册

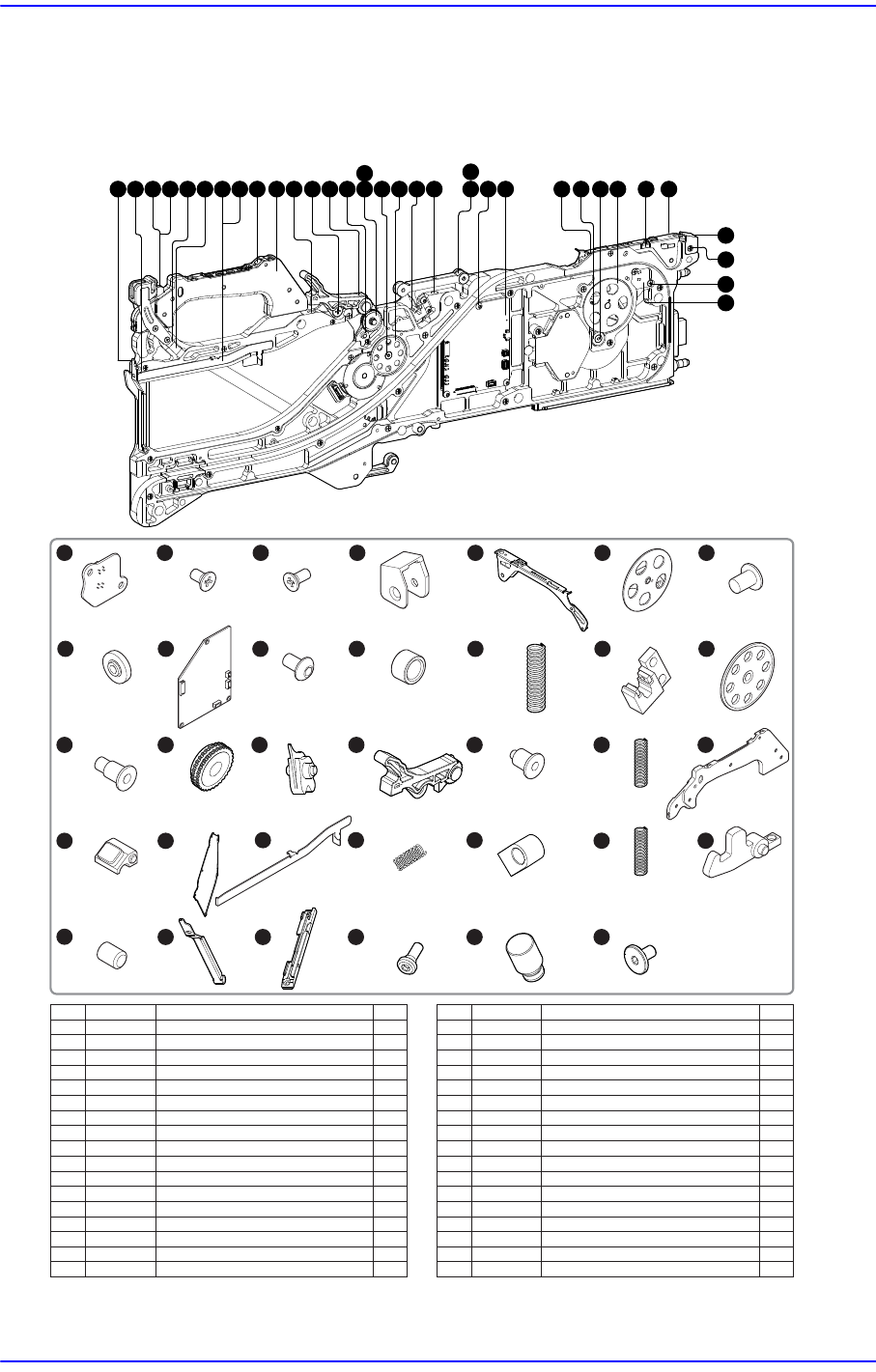

3.5. Service Part List
3.5.1. W4P1 Feeder
4
3
2
1
5789101112 313213141516
33
171820 342122242526272830 2329 6
19
1 2 3 4 5 6 7
8 9 10 11 12 13 14
15 16 17 18 19
20
21
22
29
23
24 25
26
27 28
30 31 32 33 34
No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
PART NO.
AM03-001565A
J70653926A02
J7066047A01
FC09-000864C
AM03-012712A
AM03-008090A
MC19-000514A
J70653745A
J91741316A
FC18-902805
J72651198A
FC38-000155A
AM03-000621A
MC11-000965A
J70653933A
MC11-001010A
Q'TY
1
7
34
1
1
1
1
1
1
7
1
1
1
1
1
1
PART NAME
I
NDEX_SENSOR_ASSY V8
PAN CAP SCREW M25L35 (M2.5X0.45 L3.5)
FLAT HEAD CAP SCREW H4.4 (M2.5X0.45 L4)
TAPE GUIDE P COVER
ASSY,TAPE FEEDER-TAPE GUIDE V W4P1 ASSY
SECOND GEAR M 08 ASSY
GEAR SHAFT SCREW
SECOND PINION 08
SMV_FEEDER_MAIN_BOARD
BUTTON HEAD SOCKET SCREW (M3X0.5 L5)
D-TENSIONER ROLLER
SPRING,ETC-D TENSIONER SPRING W4P1
DRAIN SENSOR HARNESS ASSY V8
D-STAGE GEAR1
D-STAGE GEAR SHAFT
GEAR-DRAIN GEAR-1 4W1P
PART NO.
AM03-012715A
J70653552A
GD03-000046A
FC29-000680B
J71651465A
FC15-002218A
FC28-000205A
J70661293A01
J70661257A
J70661295A00
FC09-000865A
EP10-901401
FC24-000042A
Q'TY
1
1
1
1
1
1
1
1
1
1
1
1
1
PART NAME
ASSY,TAPE FEEDER-D- HANDLE V W4P1 ASSY
D-TENSIONER HINGE
D-FOLLOWER SPRING
HANDLE RIGHT
MAIN LED LIGHT
COVER-DRAIN BOX COVER 4W1P
D-BOX LEVER R
CLAMP SPRING
SPRING HOLDER
CLAMP HOOK SPRING
CLAMP HOOK
MAGNET
LEVER-D-BOX DOOR W4P1
17
FC07-000970A BLOCK-DRAIN GEAR FORK-4W1P 1
31
FC07-001219A BLOCK-PICKUP BLOCK EXCEN 4W1P
1
32
MC19-000661A SHAFT-PICKUP BLOCK SHAFT 4W1P
1
33
MC19-000660A SHAFT-DRAIN COVER SHAFT-4W1P
1
34
MC19-000643A SHAFT-DRAIN HANDLE SHAFT
1
No.
18
19
20
21
22
23
24
25
26
27
28
29
30
