3-3 维修与维护 3.2.2. 料带导件 如果在料带与料带导件之间的接 触面、 乙烯膜窄槽部存在着芯片之类的杂质， 则利 用空气枪与软刷清除。 图 3.3 清除料带导件上的杂质 注 意 注意避免链轮及料带导件沾 上滑脂。 随时保持清洁以避免元件吸 附位置周围出现杂质。 (a) W4P1 带式喂料器 (b) 8mm 带式喂料器 (c) 12~72mm 带式喂料 器
3-2
EXCEN-Series EXCEN
带式喂料带式器的操作手册

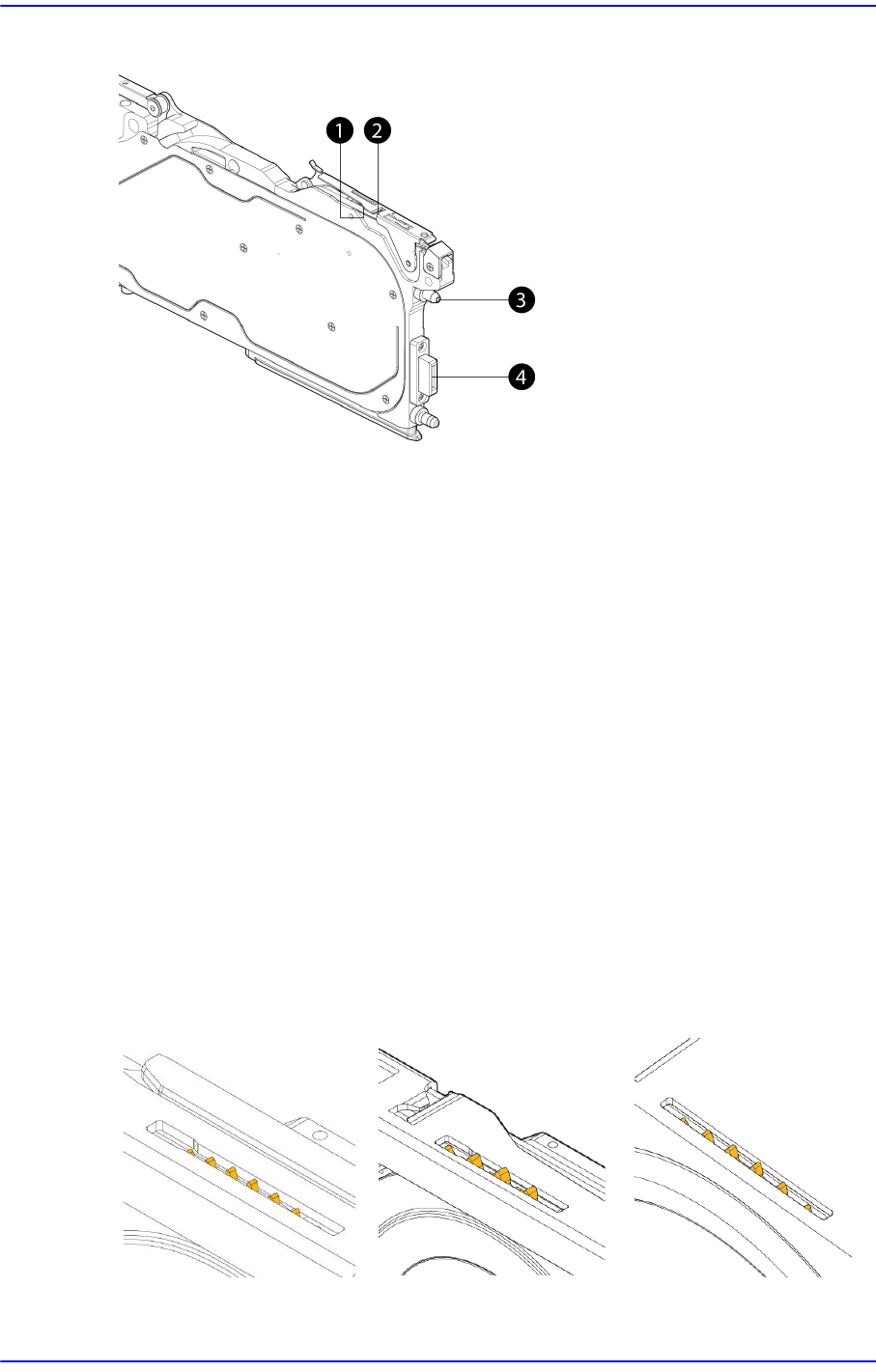

图
3.1
需要随时检查的主要部位
1:
料带导件下端面
2:
乙烯膜槽
(Slit)
3:
供料器下端面
4:
清除接口连接器
3.2. 清扫及清除杂质
3.2.1. 清除链轮部位的杂质
供应元件时，如果因传输错误及贴片机拾取错误而脱离卷带的元件(chip)夹进链轮
及棘轮(Ratchet)部位，就可能间距错误及元件供应，因此更换卷带时必须检查并清
除杂质。
特别地，移送0603 贴片等微小部件的喂料器因为部件太小无法肉眼确认，因此请注
意确认。
图
3.2
清除链轮部位的杂质
(a) W4P1 带式喂料器 (b) 8mm 带式喂料器 (c) 12~72mm 带式喂料
器
3-3
维修与维护
3.2.2. 料带导件
如果在料带与料带导件之间的接触面、乙烯膜窄槽部存在着芯片之类的杂质，则利
用空气枪与软刷清除。

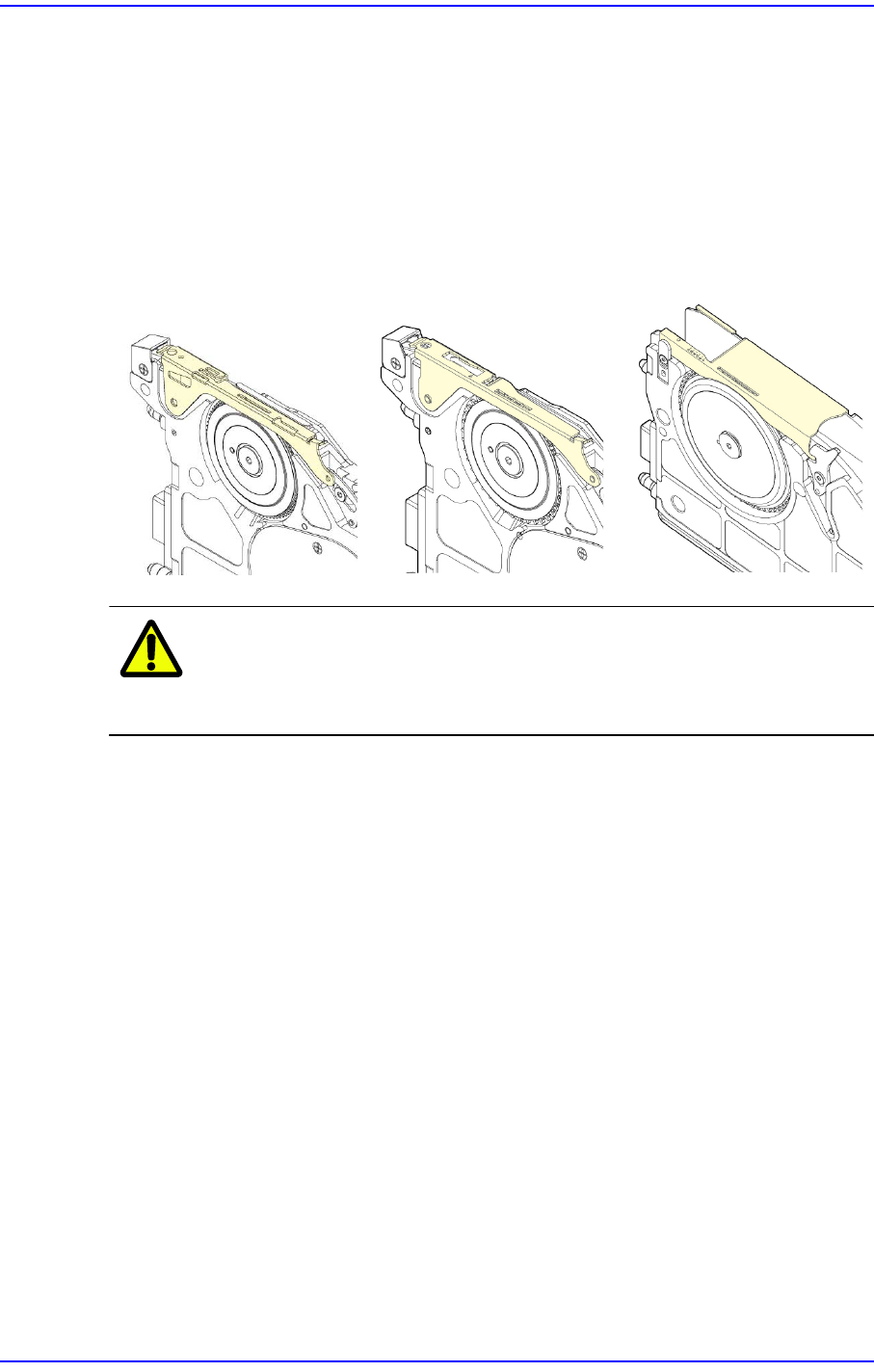

图
3.3
清除料带导件上的杂质
注 意 注意避免链轮及料带导件沾上滑脂。
随时保持清洁以避免元件吸附位置周围出现杂质。
(a) W4P1 带式喂料器 (b) 8mm 带式喂料器 (c) 12~72mm 带式喂料
器
3-4
EXCEN-Series EXCEN
带式喂料带式器的操作手册
3.2.3. 乙烯膜排放齿轮部位
如果排放上封带(乙烯膜)的齿轮无法连续地顺畅动作，元器件的乙烯膜可能无法剥
离而发生吸附错误。为了防止所述错误，齿轮上有杂质存在时请予以清除。

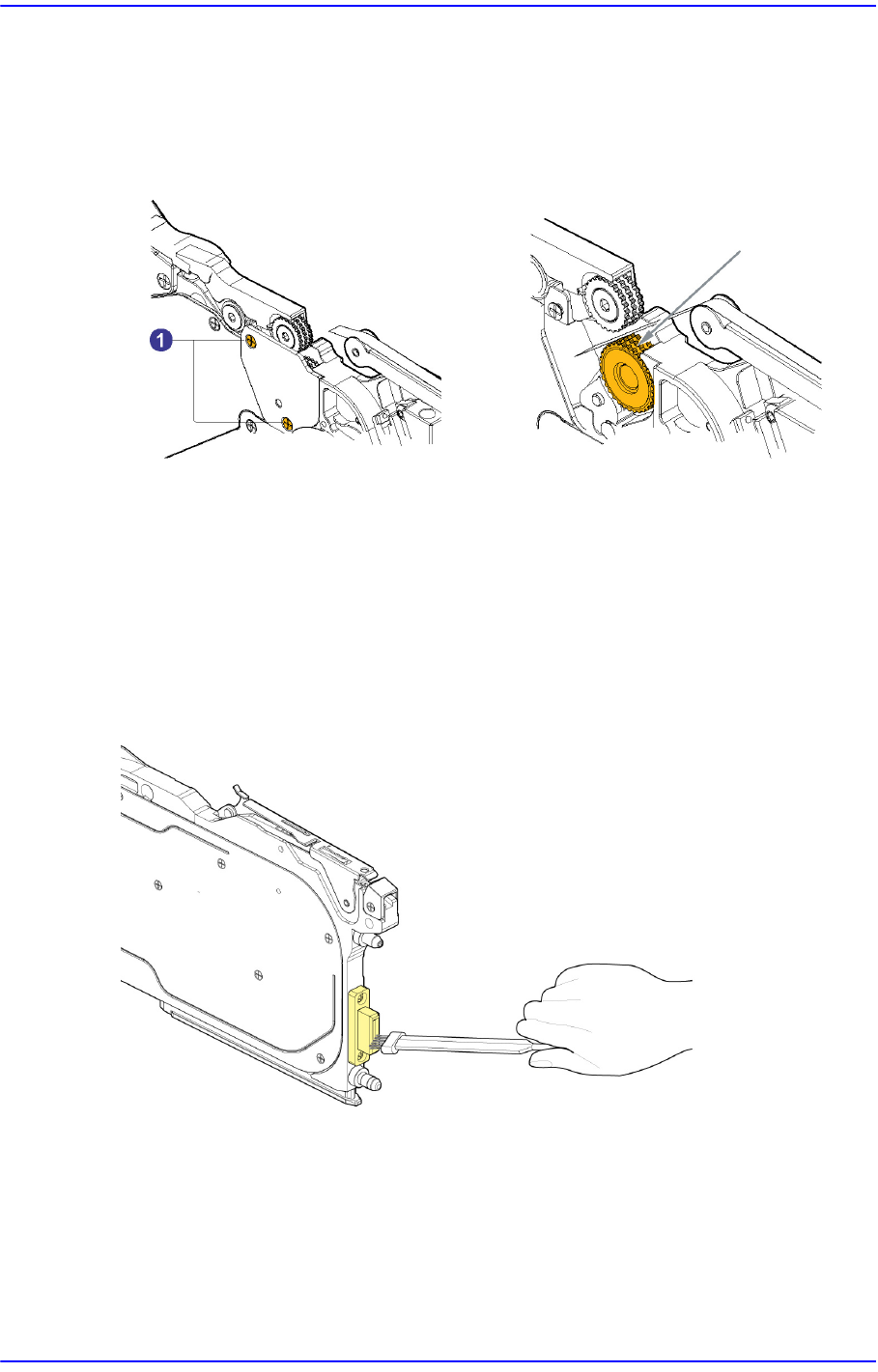

图
3.4 EXCEN 8mm/W4P1
供料器
1:
排放齿轮盖螺栓
3.2.4. 清除接口连接器(Interface connector)的杂质
V带式供料器通过接口连接器为设备供应电源并且互相通信，因此需要随时维持接
口连接器的清洁以避免粘附杂质。为了保证正常动作，每天检查探针销(Probe pin)
端子。
图
3.5
清除接口连接器的杂质
