2-6 EXCEN-Series EXCEN 带式喂料带式器的操作手册 2.1.2. 卷带的安装 ( 通过前方间隙 (Slit) 安装料带 ) 注 意 如果是 0402 元件， 则必须通过前方间隙 (Slit) 把料带安装到供料 器。 如果是 0603 元件， 则通过前方间隙把料带安装到供料器时必 须 使用不带静电的元件。 如果元件带有静电， 供应元件时由于静电 而可能导致吸附错误。 料带分为上封带与传送料带， 8mm/W4P1 带式供…
2-5
喂料器的操作

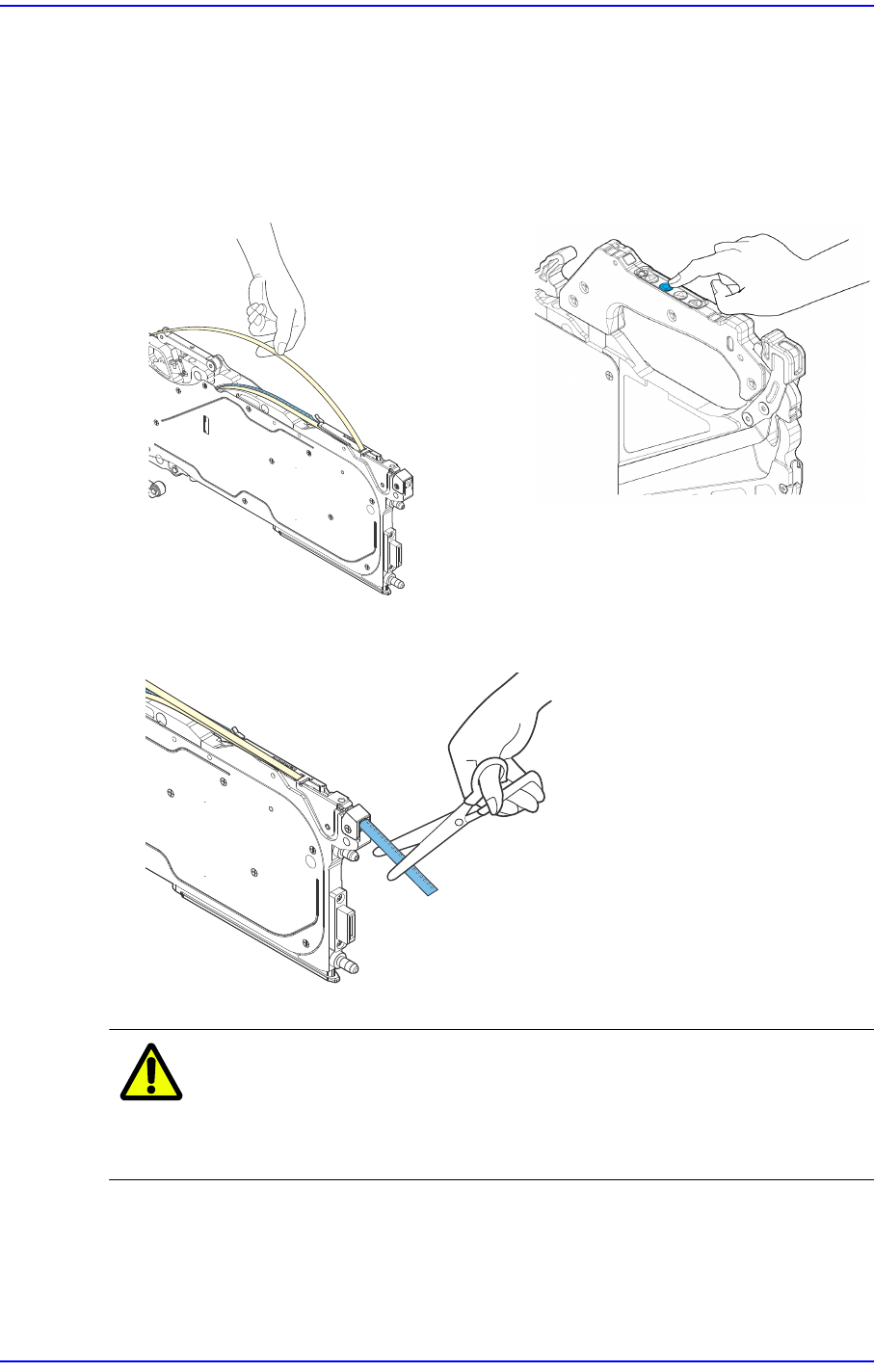

6) 把上封带朝上拉后，按下原点(Home)键。
驱动乙烯膜排放用电动机卷绕上封带时，用手导引使上封带位于Drain Tensioner
的辊轮部位。
上封带位于Drain Tensioner的正确位置时，上封带将被拉到形成一定张力，然后
停止。
7) 把突出在供料器前方的传送料带裁剪成2.5cm以下。
注 意 如果传送料带的长度在供料器前方超过了2.5cm，突出在供料器
前方的料带可能会影响到供料器底座安装，因此需要把料带裁剪
成2.5cm一下后使用。
2-6
EXCEN-Series EXCEN
带式喂料带式器的操作手册
2.1.2. 卷带的安装 (通过前方间隙(Slit)安装料带)
注 意 如果是0402元件，则必须通过前方间隙(Slit)把料带安装到供料
器。
如果是0603元件，则通过前方间隙把料带安装到供料器时必须
使用不带静电的元件。
如果元件带有静电，供应元件时由于静电而可能导致吸附错误。
料带分为上封带与传送料带，8mm/W4P1带式供料器在前方安装料带的方法如下。
图
2.2
料带结构
1:
上封带
(Vinyl)
2:
传送料带
1) 从存在着元器件的地点起，利用剪刀剪断传送料带的前面5cm左右。
2-7
喂料器的操作

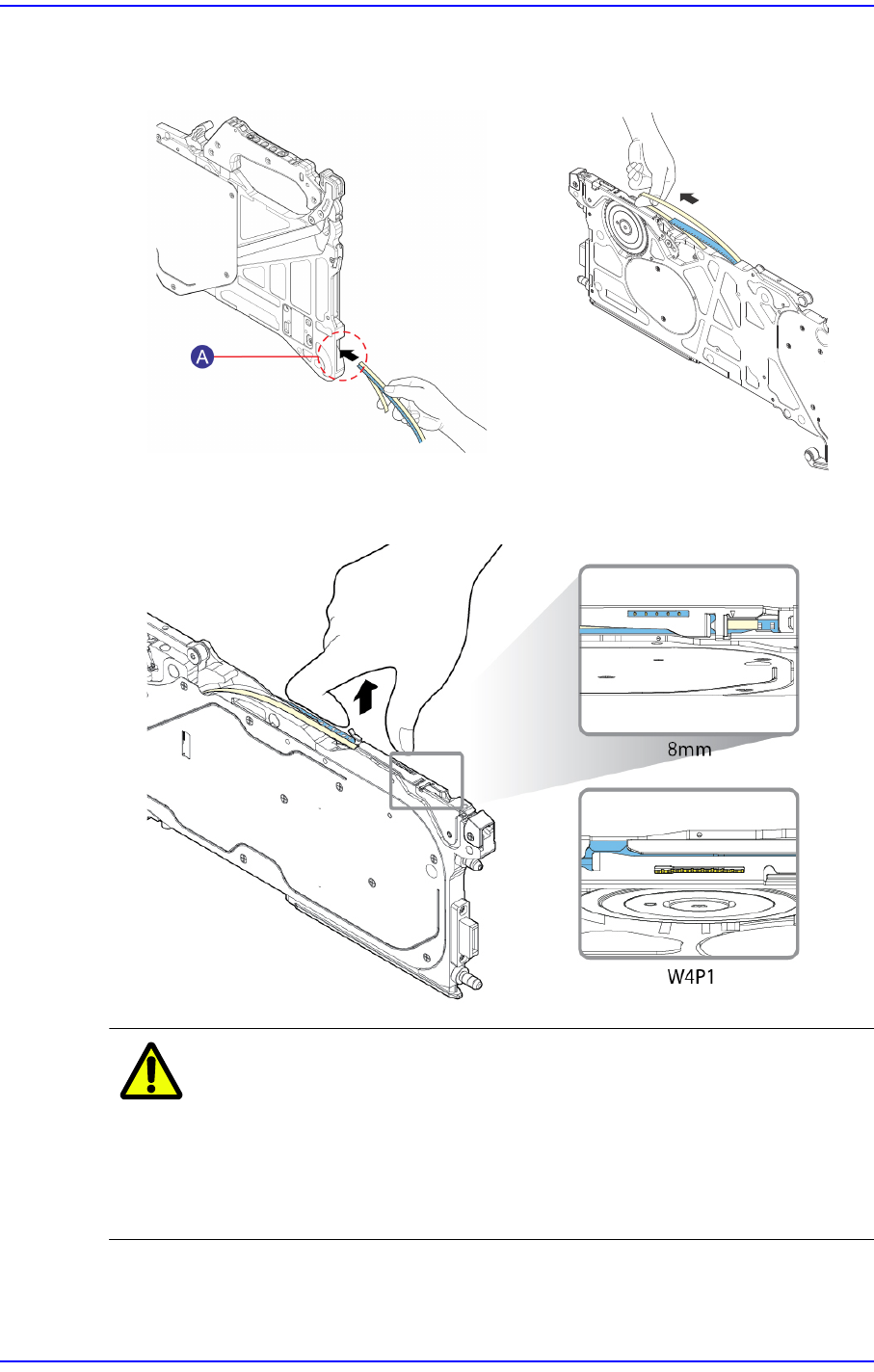

2) 从料带的末端朝下折曲上封带后，在供料器后面的料带引入口插到料带导件后
方。
3) 拿起料带导件，把传送料带的移送槽推入链轮后夹入。
注 意 把装载着可发生静电的元件的料带(Tape reel)安装到带式供料
器或者元件粘附在上封带的话，让上封带通过料带导件后方缝隙
(slit)地把料带安装到带式供料器时可能会导致元件损伤或破损。
必须让上封带通过料带导件的前方缝隙(slit)地把料带安装到带
式供料器。
A:
料带引入口
