2-18 EXCEN-Series EXCEN 带式喂料带式器的操作手册 2.2.2. 拆卸料带 12~72mm 带式供料器上拆卸料带的方法如下。 1) 利用剪刀剪断供料器正面的传 送料带。 2) 按压 Drain Handle 把乙烯膜的张力调整到 松弛状态。 3) 利用剪刀剪断上封带。 4) 在料带导件被举起的状态下， 在后方的料 带引入口拉开料带以完全拆卸料带 。 2.2.3. 拾取点位置设置 12~72mm 带式供料器的吸附点位…
2-17
喂料器的操作

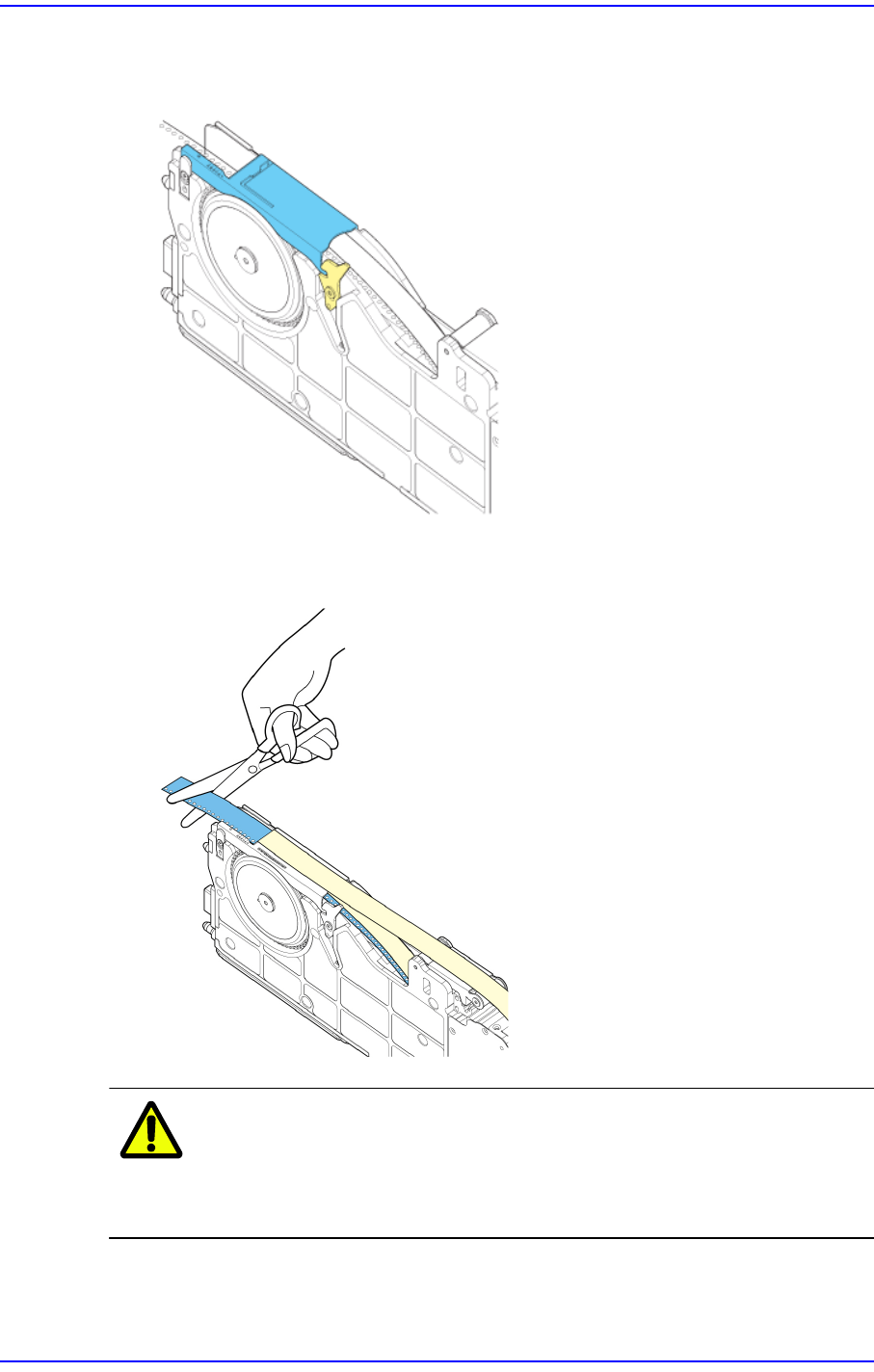

8) 把料带导件的锁定器(Locker)推到正面并锁定后，确认是否牢靠地固定了料带导
件。
9) 把突出在供料器前方的传送料带裁剪成5cm 以下。
注 意 如果传送料带的长度在供料器前方超过了5cm，突出在供料器前
方的料带可能会影响到供料器底座安装，因此需要把料带裁剪成
5cm一下后使用。
2-18
EXCEN-Series EXCEN
带式喂料带式器的操作手册
2.2.2. 拆卸料带
12~72mm带式供料器上拆卸料带的方法如下。
1) 利用剪刀剪断供料器正面的传送料带。
2) 按压Drain Handle 把乙烯膜的张力调整到松弛状态。
3) 利用剪刀剪断上封带。
4) 在料带导件被举起的状态下，在后方的料带引入口拉开料带以完全拆卸料带。
2.2.3. 拾取点位置设置
12~72mm带式供料器的吸附点位置根据所使用的料盘的元器件节距决定。
进行设置以便让待吸附元器件在料带导件的元器件吸附点上的开始部分完全开放，
然后设定吸附点让料盘的元器件节距与参考节距标志一致，该参考节距标志在料带
导件上标记着待吸附元器件中心。

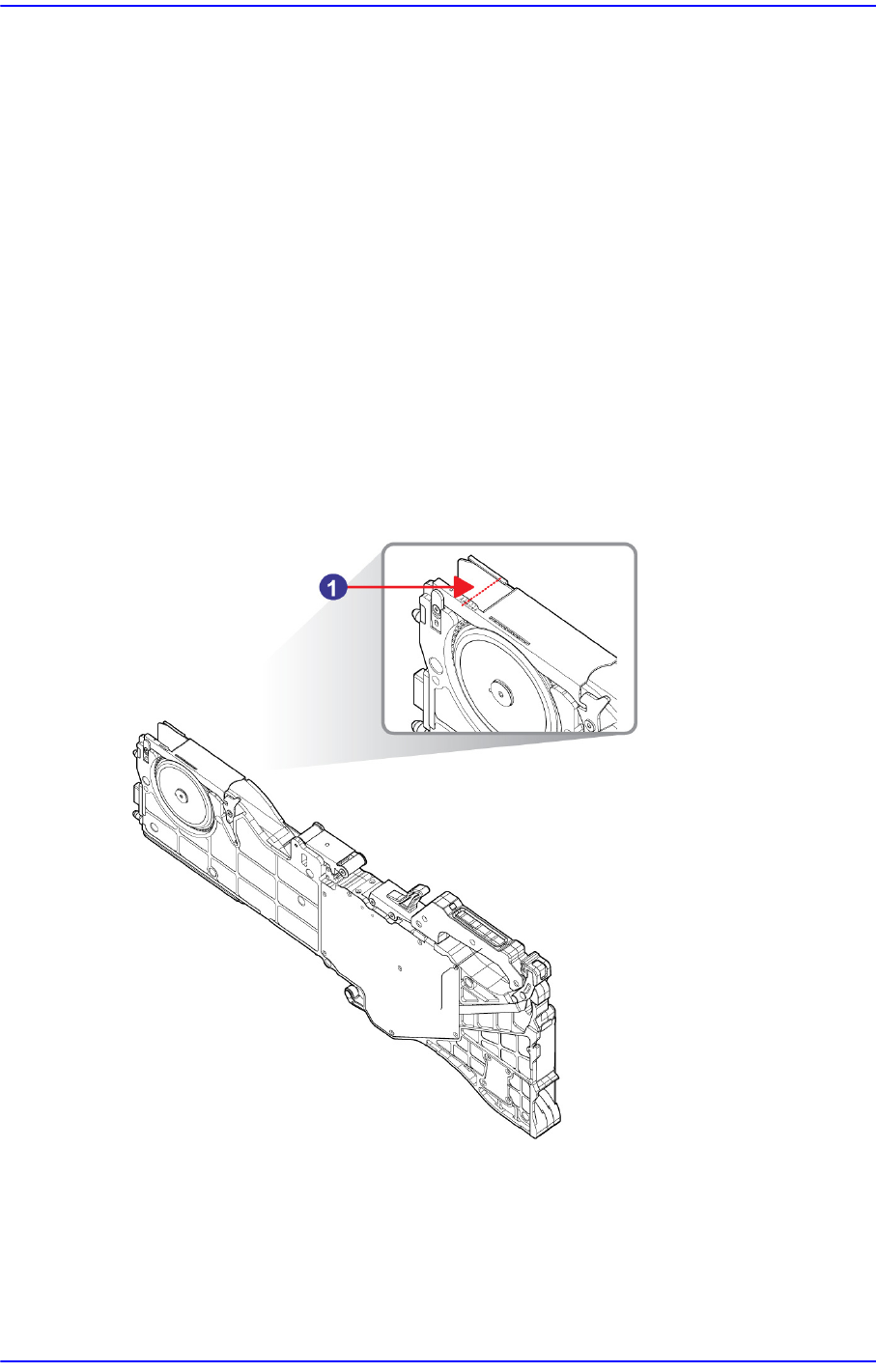

图
2.5 12~72mm
带式喂料器的拾取点位置设置
1:
拾取位置
2-19
喂料器的操作
按照8/16/24/32间距供应的元件为了让元件中心成为吸附点位置而按压前进按钮进
行设置。
注 意 注意避免元件被设置到先前间距的吸附点。
便笺 12~32mm后的狭缝如何引用8mm的信息。
