2-19
喂料器的操作
按照8/16/24/32间距供应的元件为了让元件中心成为吸附点位置而按压前进按钮进
行设置。
注 意 注意避免元件被设置到先前间距的吸附点。
便笺 12~32mm后的狭缝如何引用8mm的信息。
2-20
EXCEN-Series EXCEN
带式喂料带式器的操作手册
2.3. 传输间距的修改
2.3.1. 带式供料器的移送节距
带式供料器安装在设备上而没有连接元器件信息时，基本上按照下列节距移送。
W4P1带式供料器：1mm
8mm带式供料器：2mm
12~72mm带式供料器：4mm
不能操作供料器的UI按钮来改变移送节距，如果需要修改移送节距，需要在MMI的
元器件信息修改相应信息。
关于节距灯的节距信息如下。

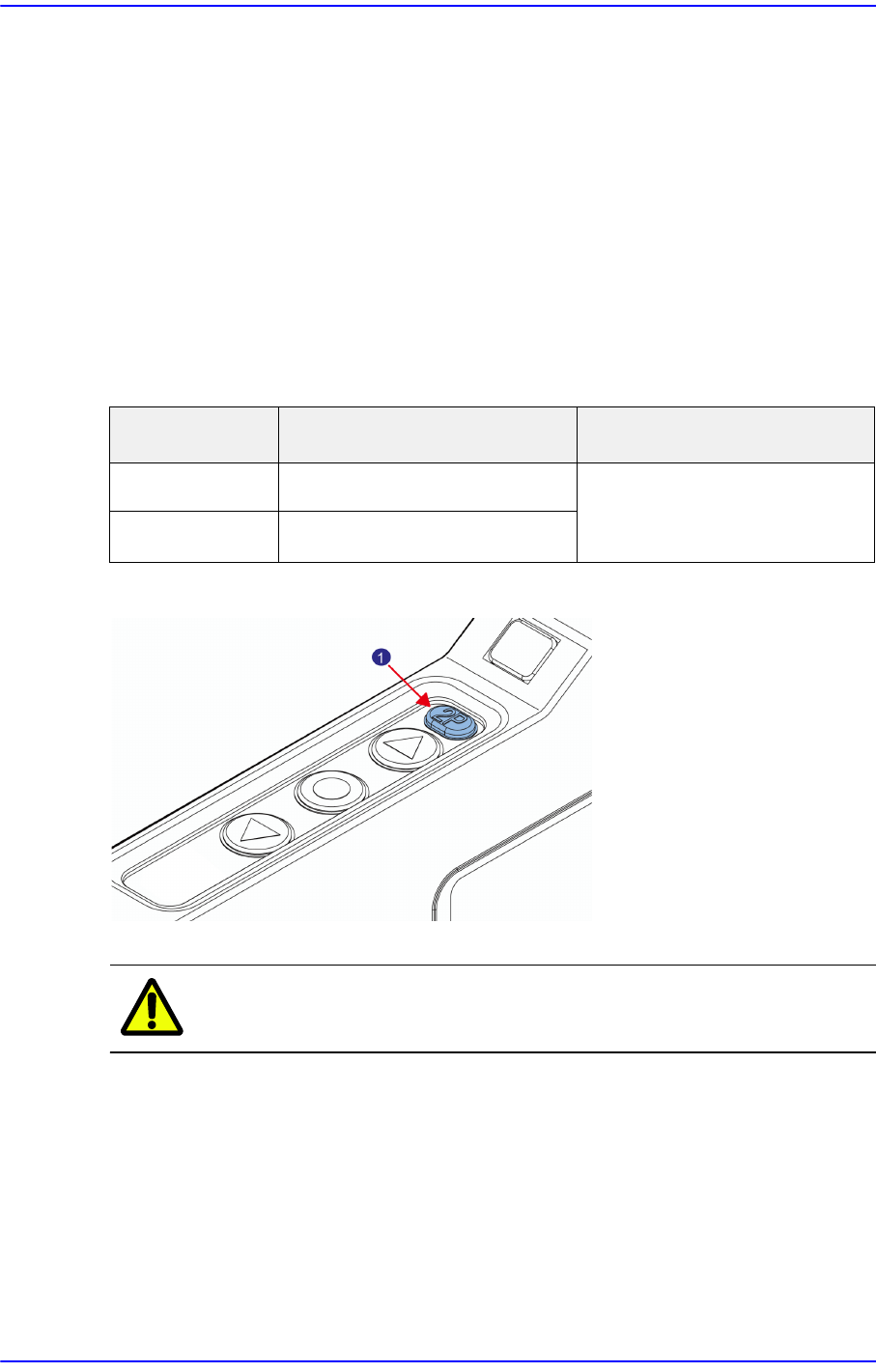

图
2.6
带式供料器的节距灯
1:
节距灯
注 意 节距的设定不准确时会引起元器件Loss现象，需要谨慎处理。
节距灯
8mm 12~72mm
绿色
2mm, 2P
不显示节距。
(可以在元器件信息上查看)
灭灯 4mm, 4P
2-21
喂料器的操作

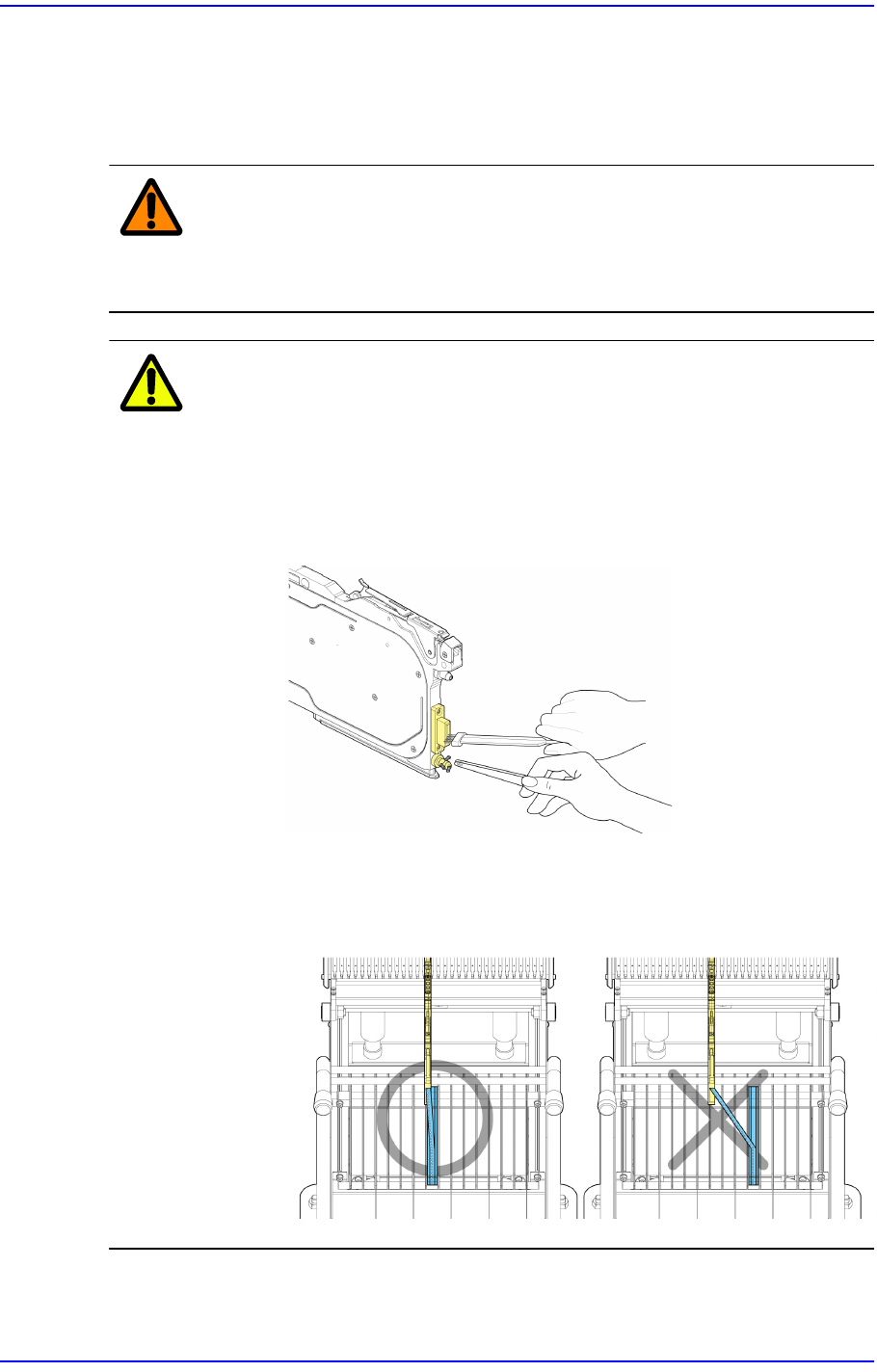

2.4. 供料器的安装
2.4.1. 安装供料器前的注意事项
在接驳台上安装供料器之前，请先查看下列事项。
警 告 安装供料器时，需要确认设备是否处于安全的停止状态(Idle)。
如果没有确认是否处于停止状态而径自安装供料器，可能会受
伤。
注 意 12~72mm带式供料器比较重，请用双手握住手柄与安装导件
后搬运。
安装供料器时，注意避免衣摆等被夹进供料器与供料器底座
之间。
定位凸缘(location flange)与接口连接器上不能有杂质。
把供料器与元器件料盘配置在同一轨道(Lane)。出 现 1插槽以
上的差异时，可能会因为元器件料盘的排列状态不良而在移
送元器件时施加负荷并发生错误。
