1-4
EXCEN-Series EXCEN
带式喂料带式器的操作手册
1.2. 喂料器规格
针对各供料器种类的料带/料盘直径/ 移送节距/占有的插槽数量如下。
表
1.1
喂料器种类及带宽
,
移送节距
[1] 各供料器形式各自具备了IT功能、Splicing侦测功能选项。
[2] 移送节距是最小节距4mm起的4倍数，最大节距是料带宽度。例如，24mm Tape
Feeder是4、8、12、16、20、24mm 节距。
12mm以上的供料器实际可移送的元器件节距可能在元器件供应方向上的长度及料
盘料袋(Reel Pocket)深度上有限制。相关的具体内容，请在确认了相应的尺寸信息
后联系CS(STS)或当地代理店。
[3] W4P1带式供料器不支持接合检测功能。
喂料器种类
[1]
带宽
(mm)
移送节距
(mm)
料盘直径
(mm)
占有的插
槽数量
4mm Tape Feeder
[3]
4
2, 4 ф178~330 1
8mm Tape Feeder 8 2, 4 ф178~330 1
12mm Tape Feeder 12
最小节距:
4mm
最大节距:
带宽
[2]
ф178~380 2
16mm Tape Feeder 16 ф178~380 2
24mm Tape Feeder 24 ф178~380 3
32mm Tape Feeder 32 ф178~380 4
44mm Tape Feeder
44 ф178~380
5
56mm Tape Feeder
56 ф178~380
6
72mm Tape Feeder
72 4mm
直到
ф178~380 7
1-5
Overview

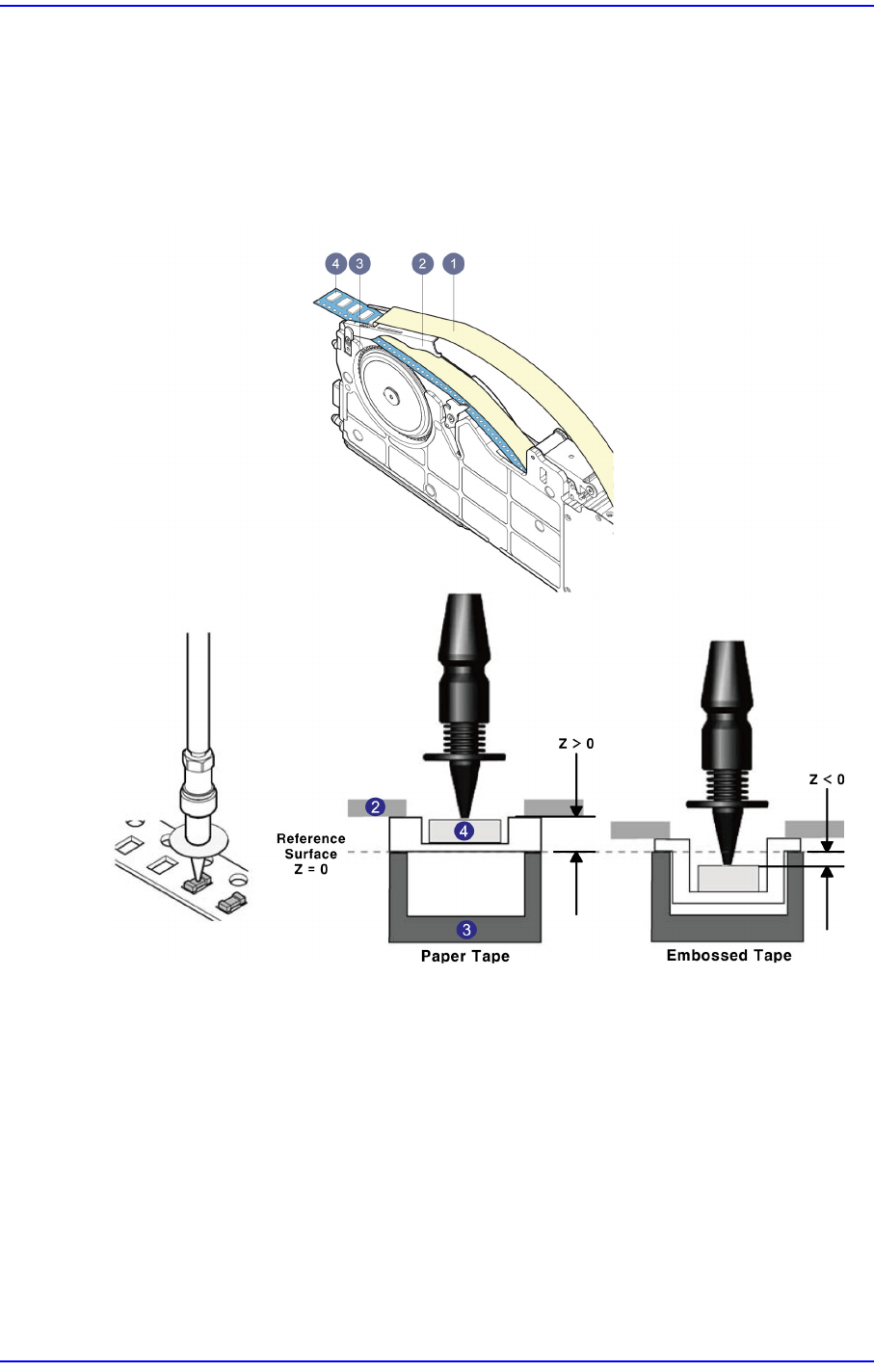

1.3. 供料器的吸附高度设置基准
喂料器的Z 轴高度基准面在吸附位置的料带下方（主机架上方）。
各元器件的实际吸附位置高度可以根据元器件高度、传送料带厚度而如下图变化。
其中，压纹料带(embossed tape)需要根据相对于料袋深度的实际元器件高度而予以
不同地设置，其值可以如下图所示具有负 (-)值。
1:
上盖卷带
2:
卷带导向器
3:
机架
4:
元器件
吸附点的Z值根据供料器种类而有各种不同的值。而且，吸附点的Z值根据元器件
供应料带的种类而不同。压纹料带(embossed tape)需要根据料袋深度与元器件高度
予以设置，如上图所示，吸附Z值有时候会具有负值。
