Test Research Inc.

170 TR7500SeriesUserGuide–Software

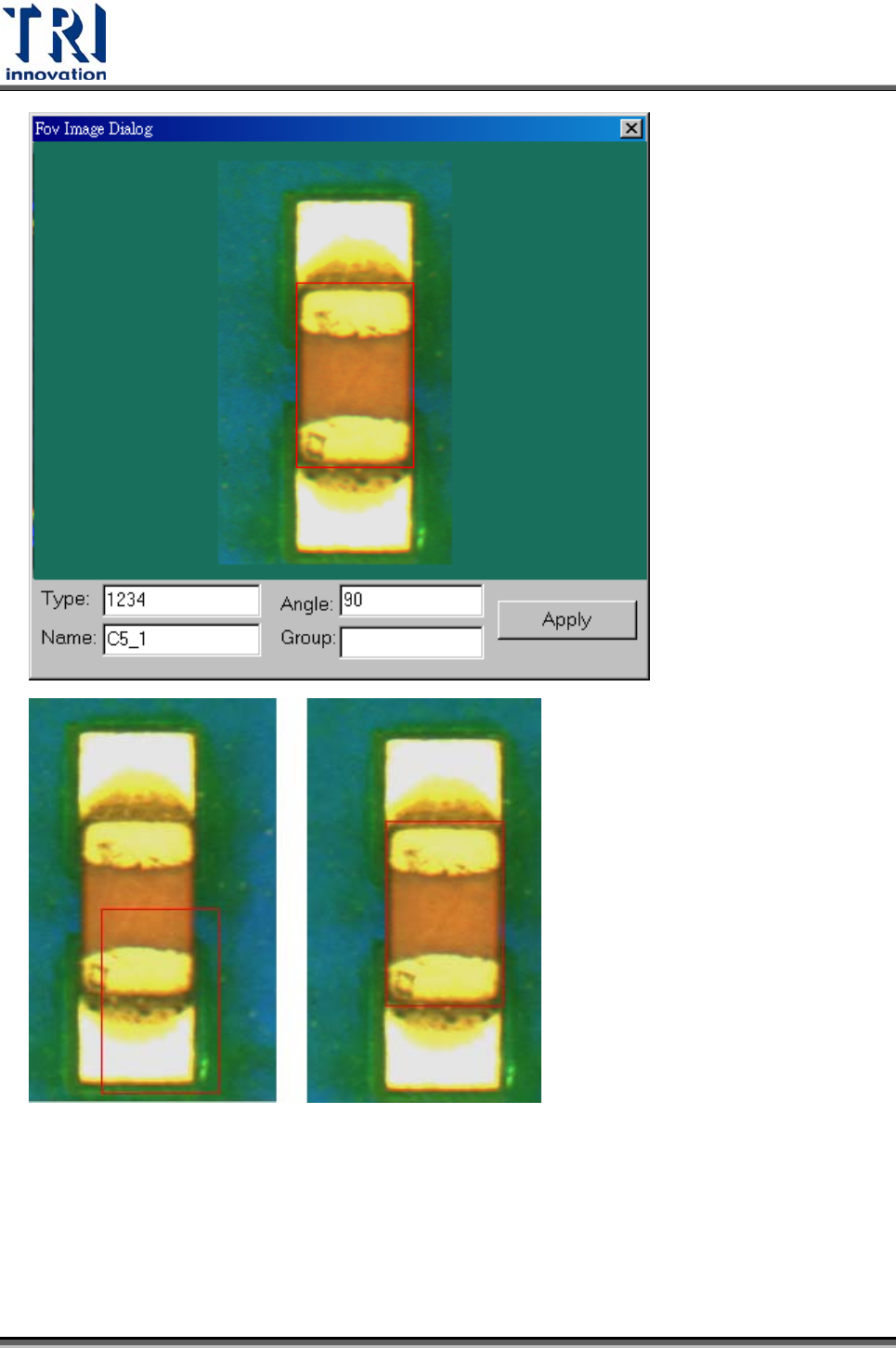

Step10. 如果有需要可以設定元件角度。

Step11. 完成後關掉[FOV Image Dialog]，會出現對話框，使用者需在[Type]中輸入元

件的類型，在[Part]中輸入元件名稱。

Step12. 在新增的元件上按滑鼠右鍵後，選擇[Copy]。

Test Research Inc.

 TR7500SeriesUserGuide–Software 171

Step13. 按住鍵盤上的[Ctrl]，在滑鼠移動時畫面上會自動出現目前要複製的元件類型

及要新增的元件名稱，使用者在要新增的元件上按滑鼠左鍵。

Step14. 貼上後系統會自動進行再次定位(Relocate)，以修正座標和自動角度的判

定。若新增成功會出現藍色框，失敗會出現橘色框。

Step15. 針對失敗的橘色框，用滑鼠左鍵點二下，會進入[FOV Image Dialog]，將歪

掉的框移正，再關掉對話框即可。

Test Research Inc.

172 TR7500SeriesUserGuide–Software

Step16. 針對大元件，如 IC 部分，按下滑鼠右鍵後要選擇[New-Mouse Drag]。點選

後用滑鼠將元件框選。
