Test Research Inc.
548 TR7500SeriesUserGuide–Software
9 遠端編輯站
9.1 所需安裝的軟體
1) Sapera LT 目前使用版本
2) Coreco Process 目前使用版本
3) Cognex Driver
4) AOI 軟體程式，版本需與所配合的 AOI 使用版本相同
9.2 設定
將所配合使用的 AOI 機台的登錄檔匯入。
[開始\執行\輸入 regedit]，在[\\HKEY_LOCAL_MACHINE\SOFTWARE\TRI]新增一
DWORD 值 [offline] 內容為 1。
9.3 程式編輯功能
遠端編輯站可以使用的範圍有兩部分，一是編輯元件資料庫，另一個是進入主程式後
可進行學習(Train)的動作。
9.3.1 編輯元件資料庫
1) 使用AOI依第 1 章節內容製做程式到第 5 步驟找完定位點後，進入編輯元件資料
庫視窗。(在[ATPG流程]欄位之左下方，選擇[微調]頁籤，接著點選[Library]，並
在[Component Type]列表上按兩下)

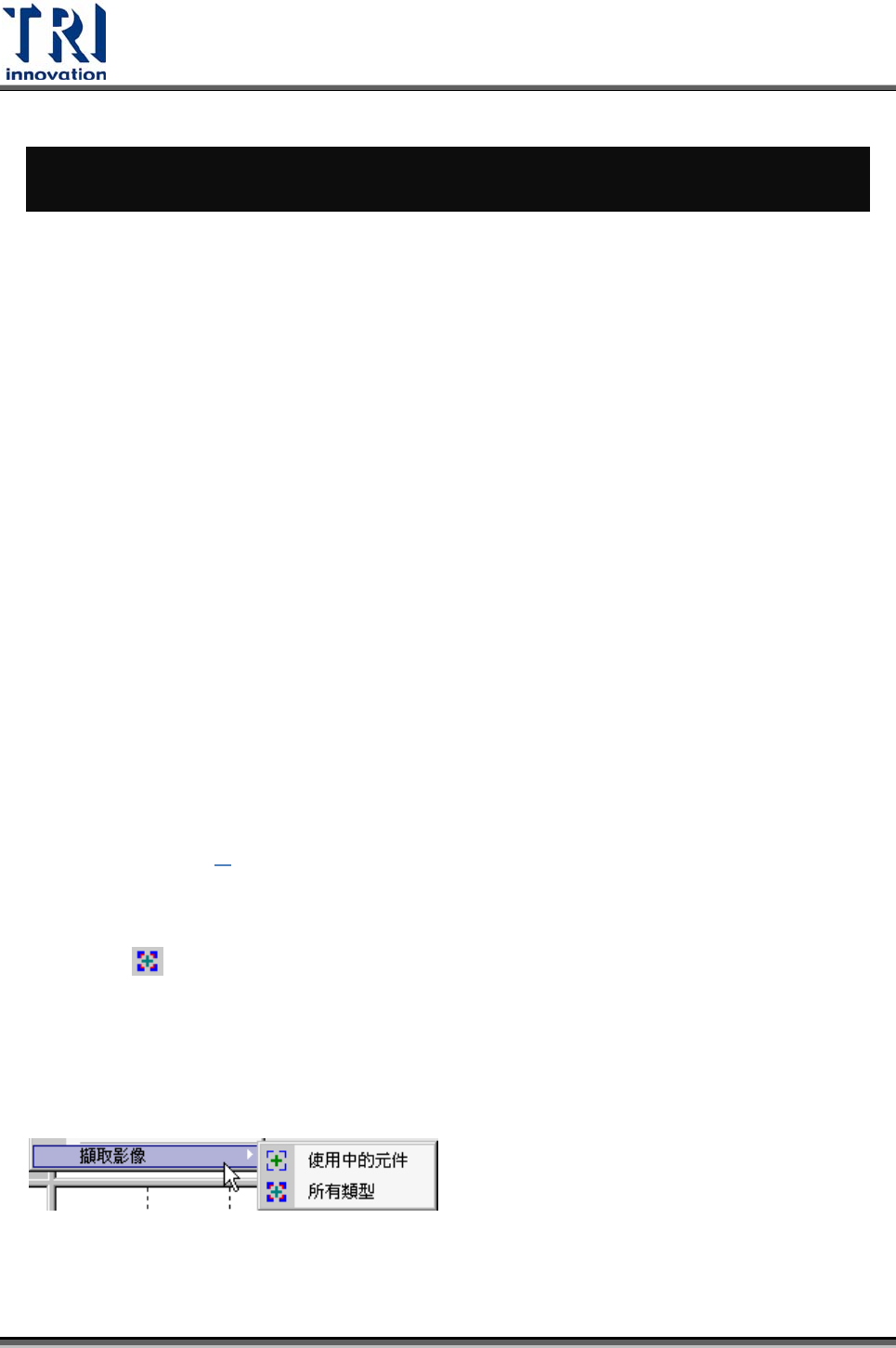

2) 按下[ 擷取影像/所有類型]按鈕，系統即對於電路板上的每一類型其第一顆元件
(以元件名稱排列的第一個)，分別抓取 10 張影像。這 10張影像分別為上方攝影
機抓取各以[ToplightA]及[ToplightB]打光的影像，前方攝影機抓取各以
[FrontlightA]及[FrontlightB] 打光的影像，後方攝影機抓取各以[RearlightA]及
[RearlightB] 打光的影像，左方攝影機抓取各以[LeftlightA]及[LeftlightB] 打光的影
像，右方攝影機抓取各以[RightlightA]及[RightlightB] 打光的影像。
Test Research Inc.
TR7500SeriesUserGuide–Software 549
3) 系統將會在與程式相同的資料夾中建立一個名為[OfflineImage]的資料夾，並將所
抓取的影像依形式及元件名稱存放。
4) 將程式存檔(*.pre)。
5) 將程式所在位置的整個資料夾複製到遠端編輯站電腦上。若需要對於已經有資料
庫的元件繼續進行編輯，需將元件資料庫檔案(PackageLibrary 資料夾)或影像資
料庫(ImageLibrary 資料夾)檔案一併複製到遠端編輯站上。
6) 在遠端編輯站上開啟主程式，並載入*.pre 檔案。
7) 選擇[程式\ ATPG自動檢測程式產生器]進入ATPG編輯視窗後，在[ATPG流程]欄
位之左下方，選擇[微調]頁籤，接著點選[Library]，並在[Component Type]列表
上按兩下，依 4.9.10 節之步驟進行元件資料庫的編輯。
8) 若元件大小超出一個 FOV的範圍時，此類型元件仍需回到 AOI 上進行資料庫的
編輯。
9) 完成後將資料庫檔案儲存。
10) 將元件資料庫檔案(PackageLibrary)以及元件影像資料庫(ImageLibrary)檔案複製
到 AOI上，預設路徑為[C:\AOI\packagelibrary]及[C:\AOI\imagelibrary]。
11) 在 AOI上將 ATPG 步驟繼續進行至完成為止：[整合元件庫]Æ[FOV 配置]Æ[FOV
核對]。
12) 儲存*.pre 檔案。
9.3.2 學習功能(TRAIN DIALOG)
1) 將 PRE程式所在之整個資料夾複製到遠端編輯站。
2) 在遠端編輯站上開啟主程式，並載入*.pre 檔案。
3) 依 2.10 節之步驟進行學習的動作。但是在遠端編輯中無法擷取影像，只能就現
存的影像進行編輯。
4) 若有進行[匯入(Merge)]的動作時，系統會出現無法掃圖的視窗提醒使用者，而使
用者必須在回到 AOI時，重新擷取影像即可。
5) 可以按下[檢測\檢測 FOV影像]按鈕，對於存在[FOV Image]資料夾中的影像全部
檢測，並進行微調。
6) 學習完成後將程式存檔，並且複製到 AOI上，進行檢測或微調的動作。
Test Research Inc.
550 TR7500SeriesUserGuide–Software
9.3.3 新版遠端編輯系統流程
