TR7500SeriesUserGuide–Software 173

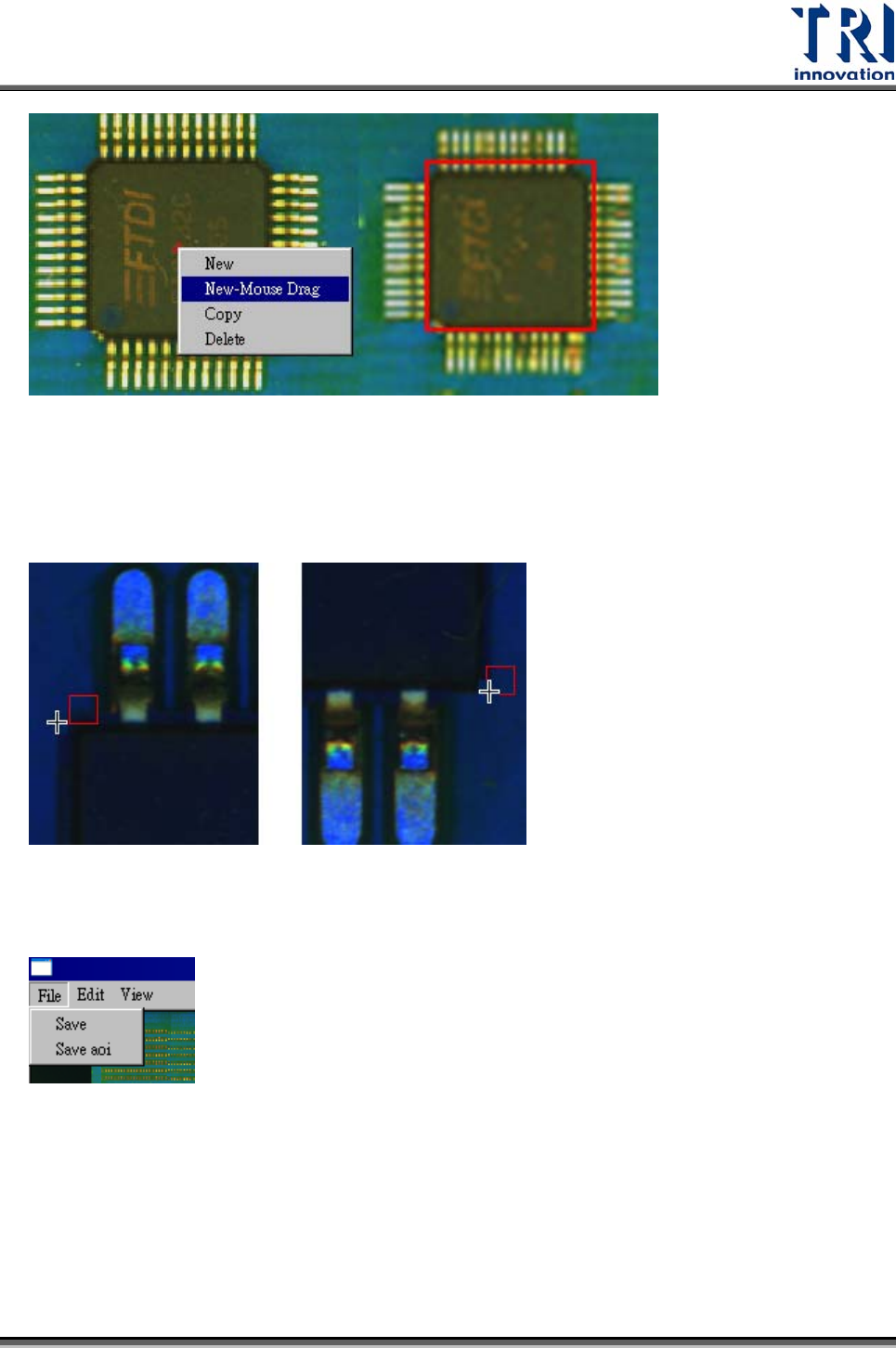

Step17. 畫面會出現元件左上角和右下角的 FOV，在 FOV內的滑鼠游標會變成十字
狀，將十字中心移至元件的左上和右下角位置，並按下滑鼠左鍵即完成設
定。
Step18. 設定元件的 Type 和名稱。
Step19. 完成後將 AOI 檔案儲存。Save 功能說明如下。
z Save–將目前的狀況儲存下來，請注意在 AOI上進行 Non CAD 功能時，不得中
途重新進出板。
z Save AOI–將目前完成的元件資訊儲存在[C:\noncaddata\noncad.aoi]。
Test Research Inc.
174 TR7500SeriesUserGuide–Software

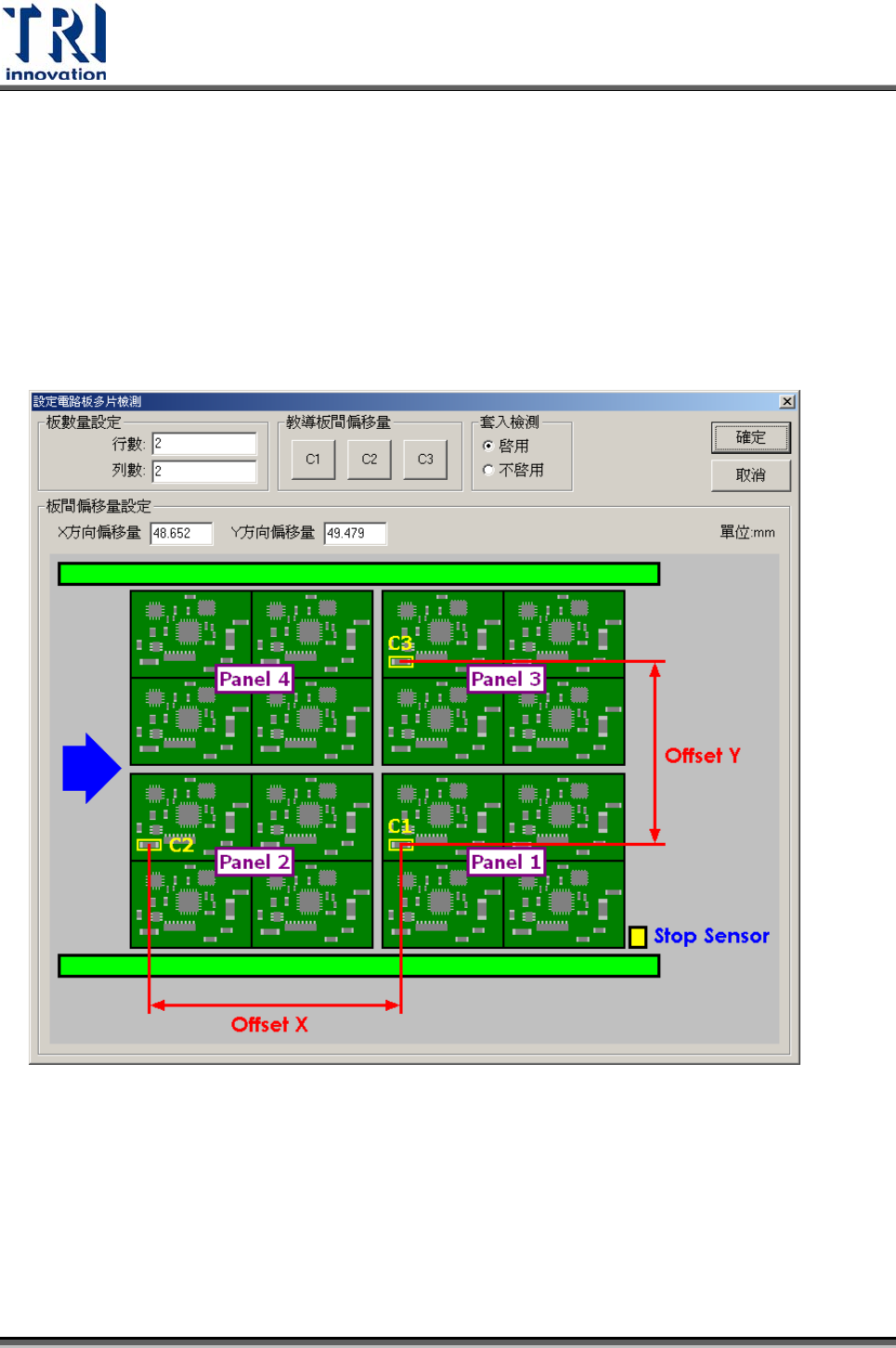

3.4.10 設定電路板多片檢測(MULTI PANEL ALIGNMENT SETTING)
若有同時將兩片以上板子送入機器中檢測的需要，可啟用此功能。在自動模式下
時，系統會依序檢測各片板子。在確認模式下時，每檢完一片板需經人員作確認
後，系統再進行下一片板子的檢測，待每一片板都檢測且確認完畢後才會出板。
在放置多片板子時須避免板間距離變異過大，且若有需要可將對位標記的搜尋範圍
擴大。
需進行相關設定如下。
z 行數(Col(X)) – 設定本次檢測進板的行數。
z 列數(Row(Y)) – 設定本次檢測進板的列數。
z 教導板間偏移量(Teach Panel Offset) – 本功能可協助教導圖示中的[Offset X]及
[Offset Y]。其中 C1、C2 及 C3 需為同一顆元件。按下[C1]按鈕後，會出現輔助
視窗，使用矩形或十字工具移到 C1的上方後，按下[OK]按鈕即可。接著按下
[C2]或[C3]按鈕，繼續尋找其中心位置，完成後系統會將計算出的值自動填入[X
方向偏移量]及[Y 方向偏移量]欄位中。
Test Research Inc.
TR7500SeriesUserGuide–Software 175
z 套入檢測(Inspection) – 選擇[啟用]表示啟動本功能。
z 板間偏移量設定(Offset Setting) – 可不經教導，直接在欄位中直接輸入[X 方向偏
移量]或[Y 方向偏移量]，分別代表圖示中的[Offset X]及[Offset Y]。
3.4.11 BOM檢查(BOM CHECK)
本功能可以將產品的材料表(BOM)匯入一個已經完成的程式，系統會將沒有列在材料
表中的元件設定為不測(Untest)。BOM檔案的格式請參閱 4.1.1。
BOM 檢查完成後，系統會顯示更改過檢測屬性的元件，並讓使用者設定版本。
3.4.12 TYPE AND PLACER檢查(TYPE AND PLACER CHECK)
可選擇要進行檢查的項目後(可選擇檢查打件機資訊、類型資訊或群組資組資訊)，載
入一個完整包含所有欄位的 AOI檔案，載入後系統會比對 Pre 與載入的 AOI 檔案中的
元件資訊，只對於在 Pre中存在的元件的資訊進行置換。
