Test Research Inc.  TR7500SeriesUserGuide – Software 189 3.7.1 攝影機調教 (C AMERA A LIGNMENT ) 使用者可在此進行攝影機與光源調教，也可以在此移動 X-Y Table 取得電路板即時影像。 1) 即時影像區 – 顯示目前攝影機所取得的影像，需勾選 [ 攝影機選項 ] 的 [ 取像 ] 。 2) 指出滑鼠所在座標 ( 以左上角為原點，單位為畫…

Test Research Inc.

188 TR7500SeriesUserGuide–Software

3.7 工具(Utilities)

Test Research Inc.

 TR7500SeriesUserGuide–Software 189

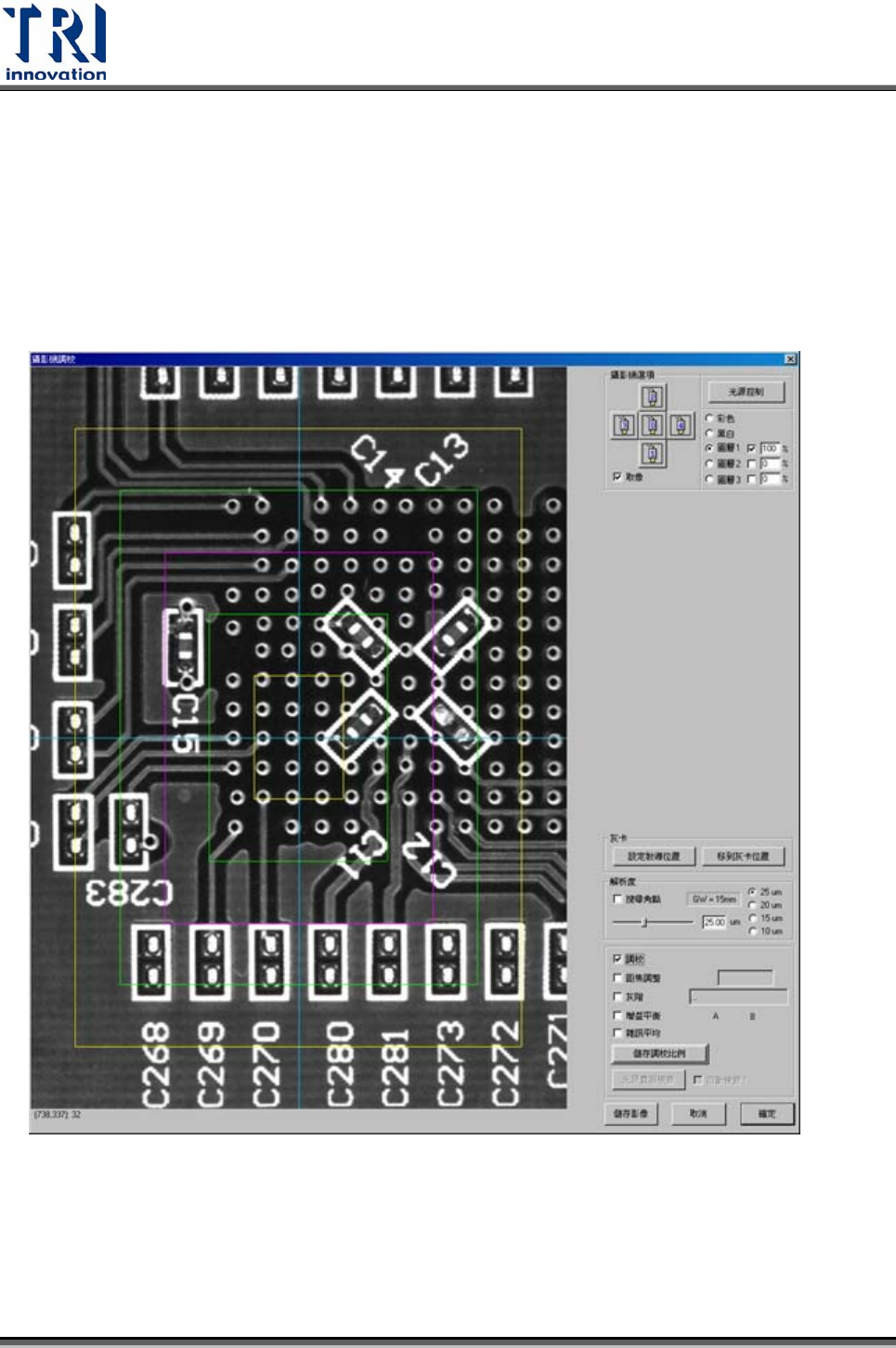

3.7.1 攝影機調教(CAMERA ALIGNMENT)

使用者可在此進行攝影機與光源調教，也可以在此移動 X-Y Table取得電路板即時影

像。

1) 即時影像區 – 顯示目前攝影機所取得的影像，需勾選[攝影機選項]的[取像]。

2) 指出滑鼠所在座標(以左上角為原點，單位為畫素)及滑鼠所在位置灰階值。

3) 設影機選項

 光源控制 – 按下此按鈕可以呼叫出[光源控制編輯視窗]，可在此視窗調整光源亮

度。

 彩色/黑白 – 選擇要取得的是黑白或是彩色影像。

Test Research Inc.

190 TR7500SeriesUserGuide–Software

 圖層 1/圖層 2/圖層 3 – 指定權重顯示影像。

 攝影機圖示 – 選擇使用哪一支攝影機取像。

 取像 – 打勾表示開始取像。

4) 調校區

 調校(Alignment) – 勾選後影像區域中央會出現直角線條。

 本區域其他功能為光學調整時使用。

5) 其他

 儲存影像 – 按下此按鈕系統會將目前所取得的影像儲存在與程式相同的資料夾中，

若沒有開啟程式則本圖會儲存在[C:\AOI]資料夾中。
