Test Research Inc.

 TR7500SeriesUserGuide–Software 415

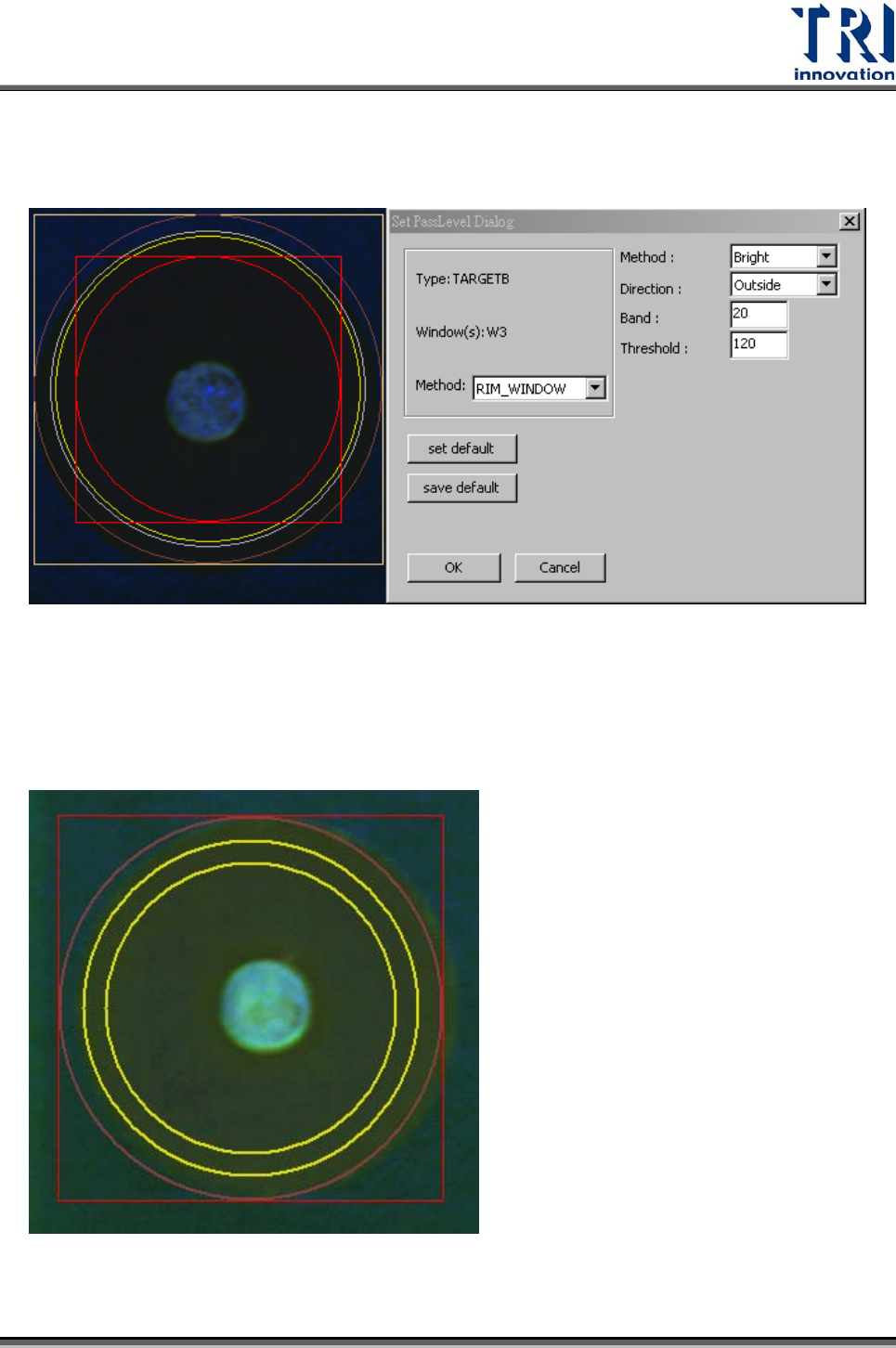

 Band – 檢測的範圍，指向內或向外測的 pixel(灰色圓的部分)。

 Threshold – 門檻值。

2) 主程式的設定和操作

 由 Library Merge 到主程式後，系統只剩外圓的檢測框，和二個內圓，如下圖所

示。

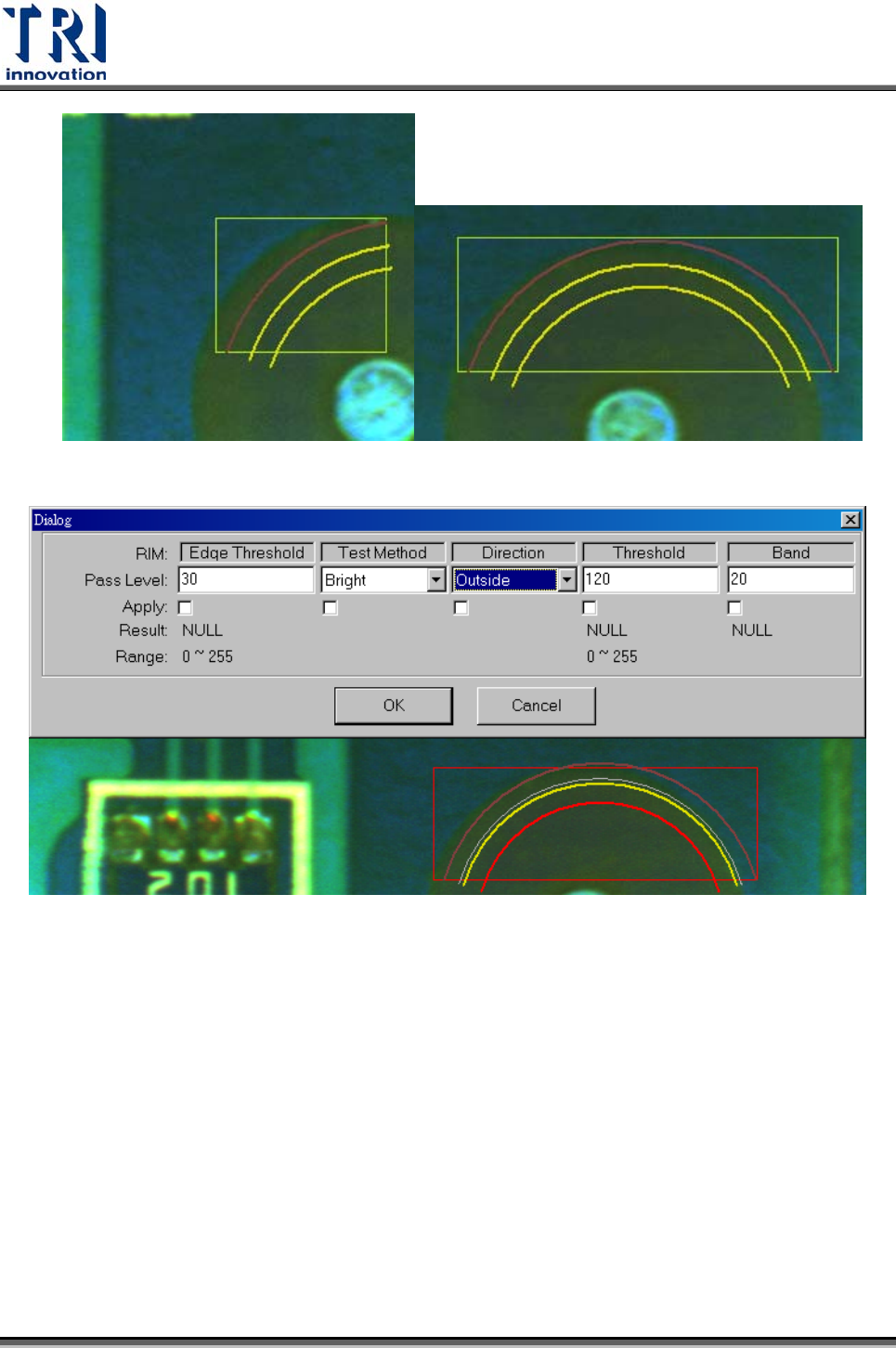

 但因 FOV 配置後也可能被切成多個區塊，每個框的最外圓仍為定位的圓

(RIM_Body)，內圓為檢測圓(RIM_Window)。

Test Research Inc.

416 TR7500SeriesUserGuide–Software

 參數設定。用滑鼠點選你所要設定的圓，按[Setting]按鈕來設定[Pass Level]。

z Edge Threshold – 同 Library RIM BODY 的 Edge Threshold。

z Test Method – 同 Library RIM Window 的 Method 。

z Direction – 同 Library RIM Window的 Direction。

z Band – 同 Library RIM Window 的 Band。

z Threshold – 同 Library RIM Window 的 Threshold。

4.10.3 CCM色差比對法及RGB WEIGHTING 權重設定

4.10.3.1 色差比對法 (Color Check Method)

上方攝影機(Top-View)是採用 3 個 CCD感光感應器(Sensor)之攝影機，因此在針對各

檢測框之影像，配合 RGB三原色的擷取及權重設定，能呈現出一般黑白攝影機所無

Test Research Inc.

 TR7500SeriesUserGuide–Software 417

法呈現之色差大的影像。針對上方攝影機所做的各式檢測框，能有較佳的影像對比之

品質，造成黑白對比反差較大而易於檢測出元件缺陷，在此稱為「CCM 色差比對法

(Color Check Method)」。

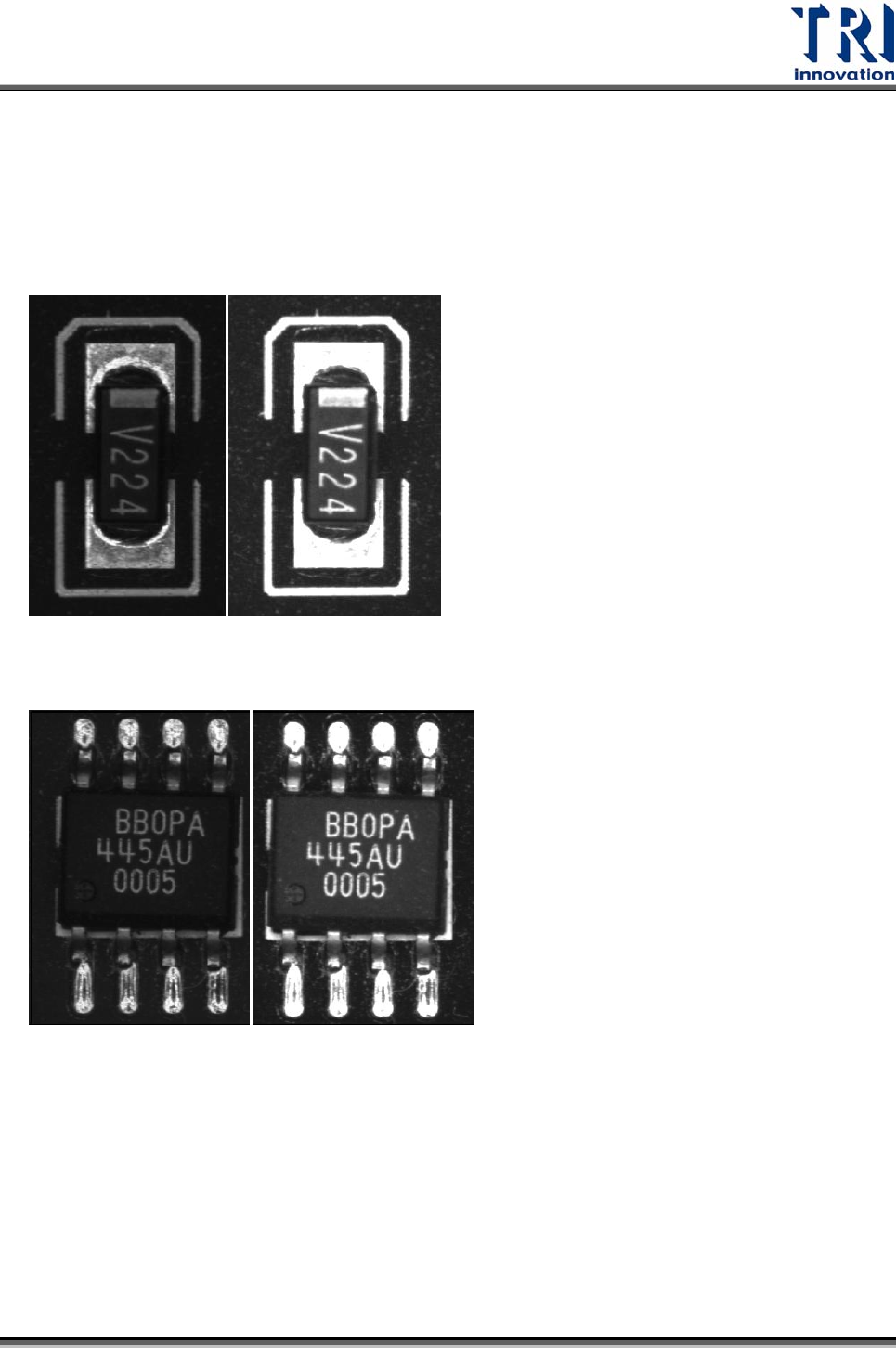

 Chip 類為例，左圖為黑白攝影機之影像，右圖為彩色攝影機經過 RGB Weighting

所取得之影像。

 SOP 類為例，左圖為黑白攝影機之影像，右圖為彩色攝影機經過 RGB Weighting

所取得之影像。

 上述兩個說明，經由黑白攝影機之影像所擷取的灰階影像，在焊鍚點上會因表面外

形及打光角度，其所反應出的影像大多為黑白不均勻的焊鍚影像，這種影像對比的

品質，對於使用檢測框套入焊鍚點上會產生許多不可預期的誤判發生；經由彩色攝

影機經過 RGB Weighting轉換所取得之灰階影像，其所反應出的影像為亮暗分明、

對比強烈，對於使用檢測框套入做檢測較能有穩定而收斂的效果。
