412 TR7500SeriesUserGuide–Software

4.10.2.16 Black Component

本檢測框主要用來檢測表面上無特徵點的黑色元件，其偏移或缺件的狀況。

設定方式－在 Train視窗下，選定適當的元件進行[增加 1 個框(Add 1 Box)]功能，並

選擇[Black Component]。產生的檢測框會自動完成學習的動作。只須注意檢測框長寬

不可超過待測零件的長寬的 1.5倍，其餘過程皆自動完成。

PASS FAIL

選擇[設定(Setting)]可觀看檢測結果，由圖中可以看出 X 方向的 Shift 量超出預設的門

檻值，所以結果為 Fail。

Test Research Inc.

 TR7500SeriesUserGuide–Software 413

4.10.2.17 LocateWindow

 [Locate Window]無實值檢測缺點的功能，只有在使用者在使用空板製作程式時才需

使用，可利用[ATPG/Library/Add All]功能增加[LocateWindow]框。

 以空板製作程式的方法請見 4.11.5以空板製作程式。

4.10.2.18 RIM

1) Library 設定和操作

Step1. 先將[Body]框拉成和圓大小一樣的正方形。

Step2. 使用[Model Library]建立[Rim]檢測框。開啟[Model Library]，選下方的[RIM]

類別，接著按[Apply]。

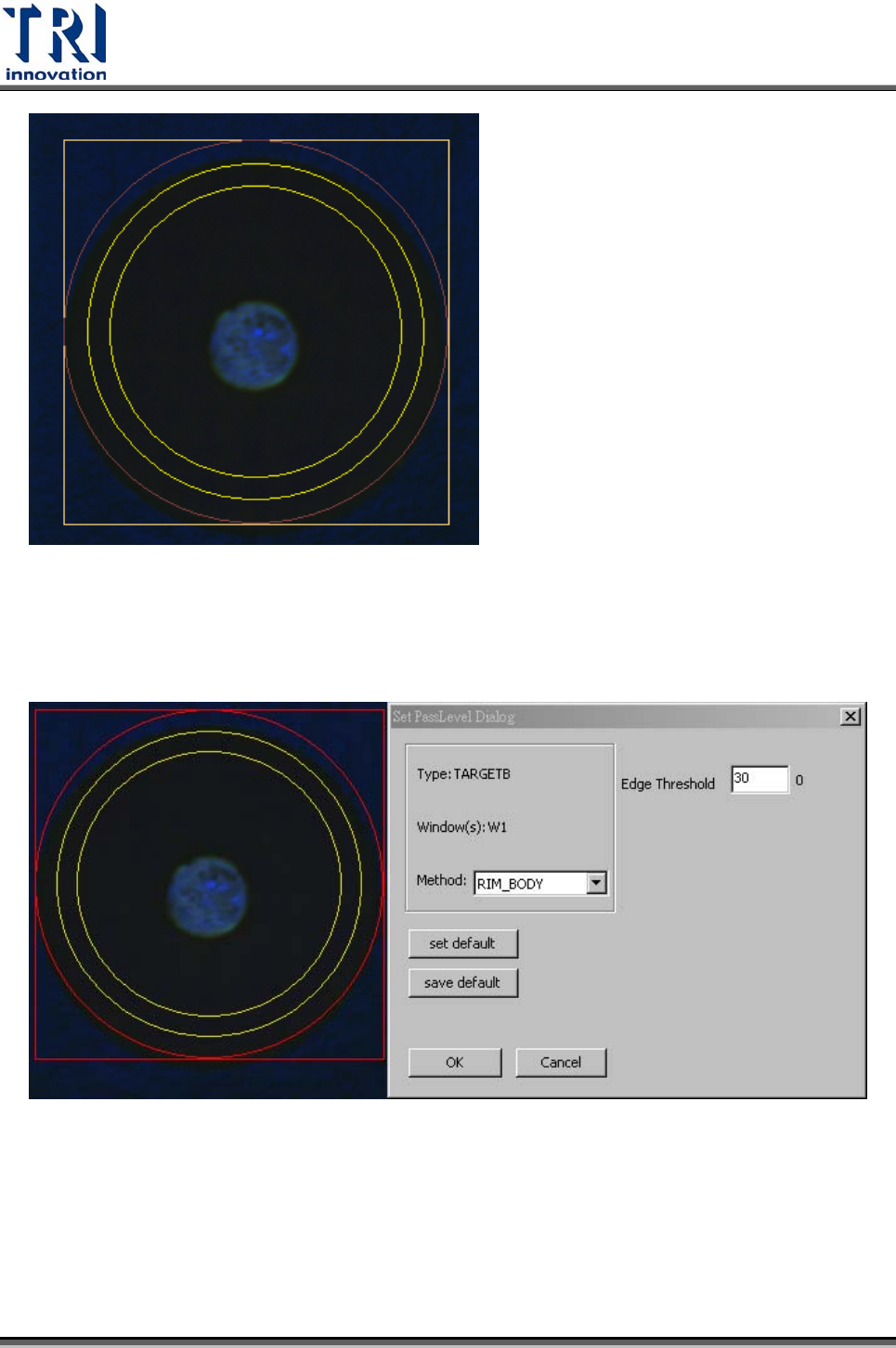

Step3. 系統會建置三個同心圓的框，最外圓為[RIM_Body]，二個內圓為

[RIM_Window]。

Test Research Inc.

414 TR7500SeriesUserGuide–Software

Step4. [RIM_Body]為定位的檢測框，做為定位外接圓的位置。

 Edge Threshold – 設定外圓 Edge 的灰階差。

Step5. [RIM_Window]為內圓的檢測框。

 Method – 測亮或測暗。

 Direction – Inside/Outside/Both(向內測/向外測/內外一起測)。
