TR7500_Series_Software_ch-v6-3-0.pdf - 第303页

Test Research Inc.  TR7500SeriesUserGuide – Software 291

Test Research Inc.

290 TR7500SeriesUserGuide–Software

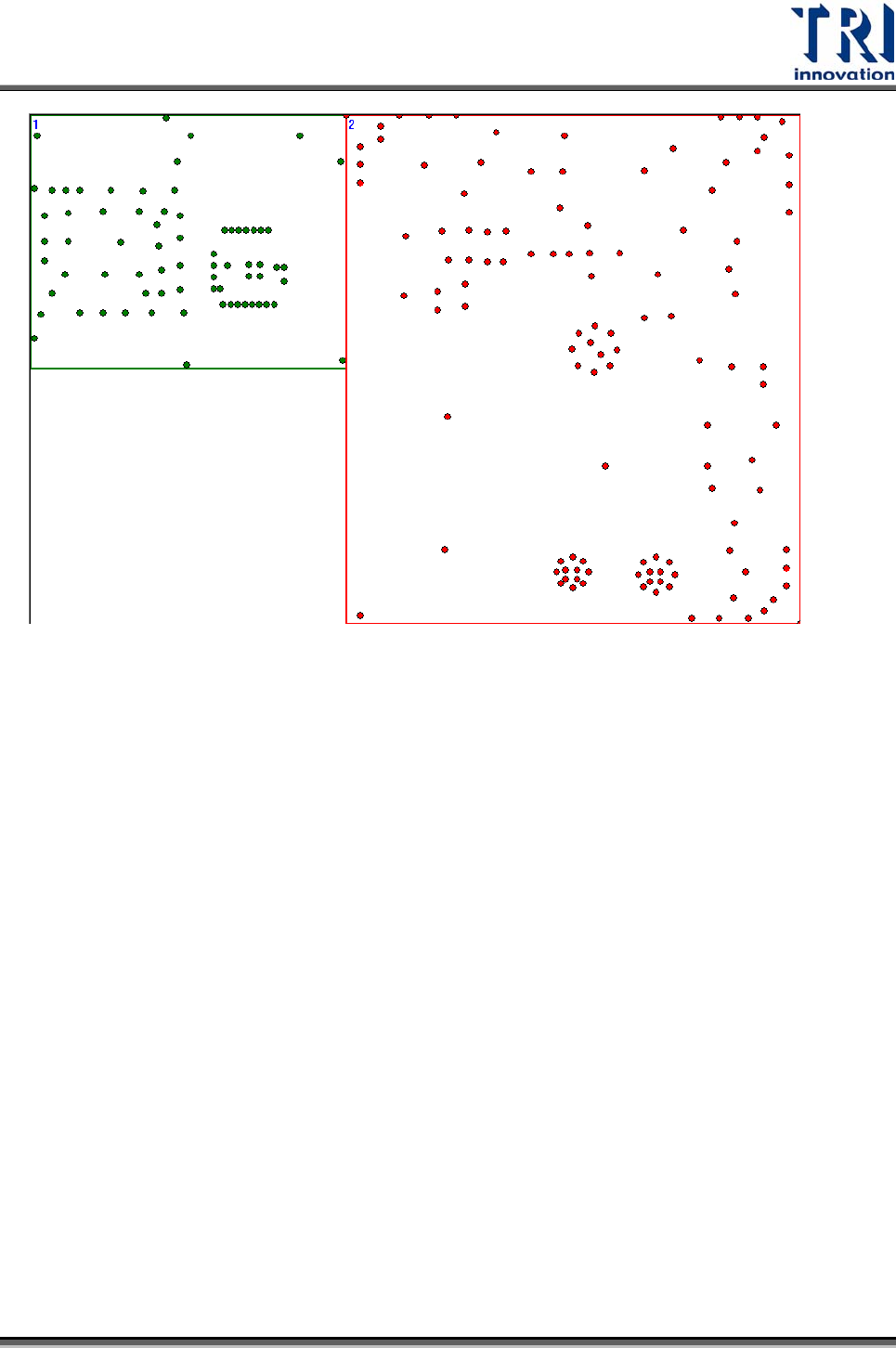

 刪除(Delete)－刪除一行或列子板，以指定的子板為基準，只可使用於修改模式。

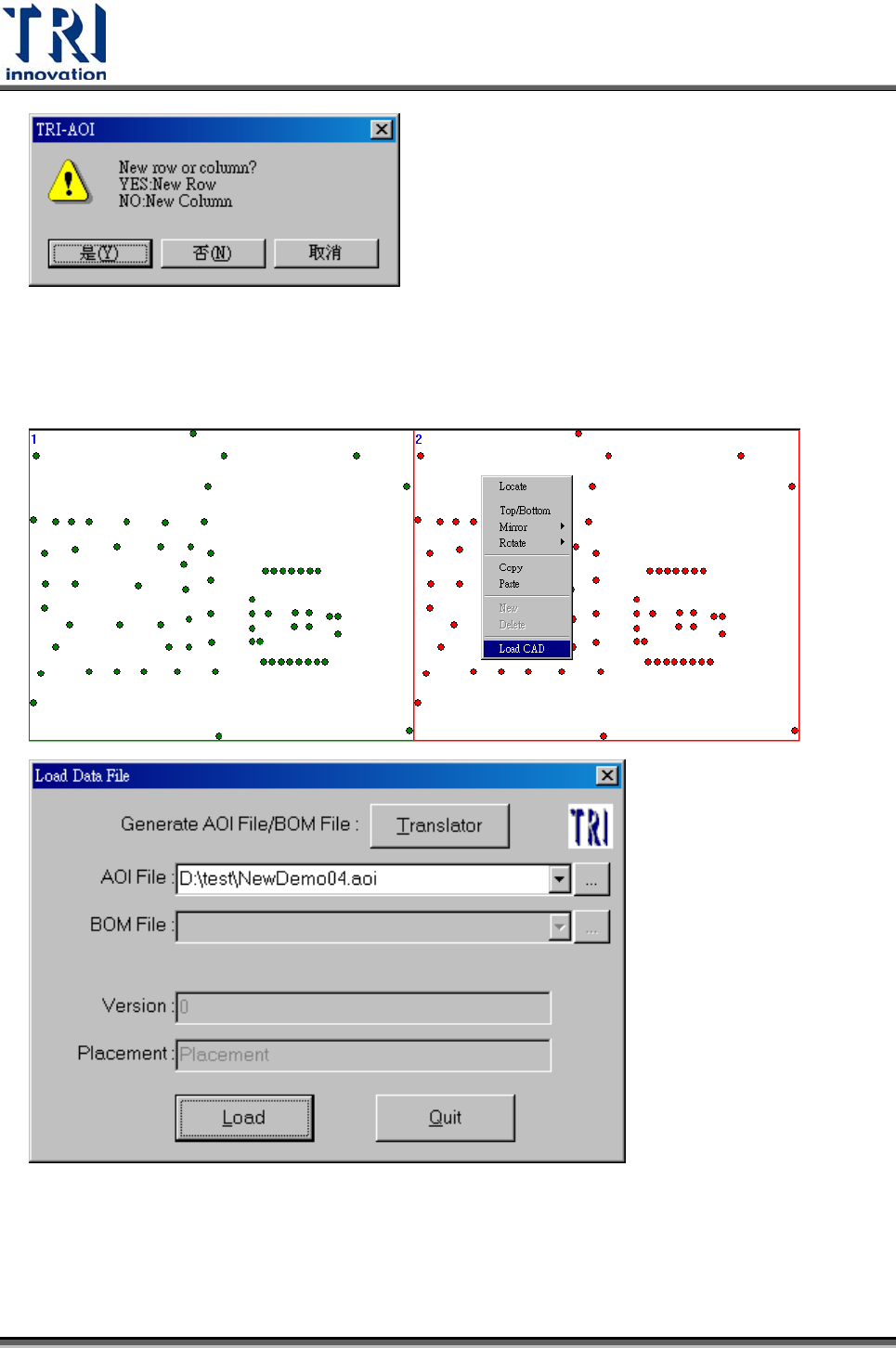

 載入 CAD(Load CAD)－在多連板配置若勾選[手動(Manual)]時，可對於其中任一單

板載入其他 CAD 檔案進行編輯，在修改模式下不能使用。

Test Research Inc.

 TR7500SeriesUserGuide–Software 291

Test Research Inc.

292 TR7500SeriesUserGuide–Software

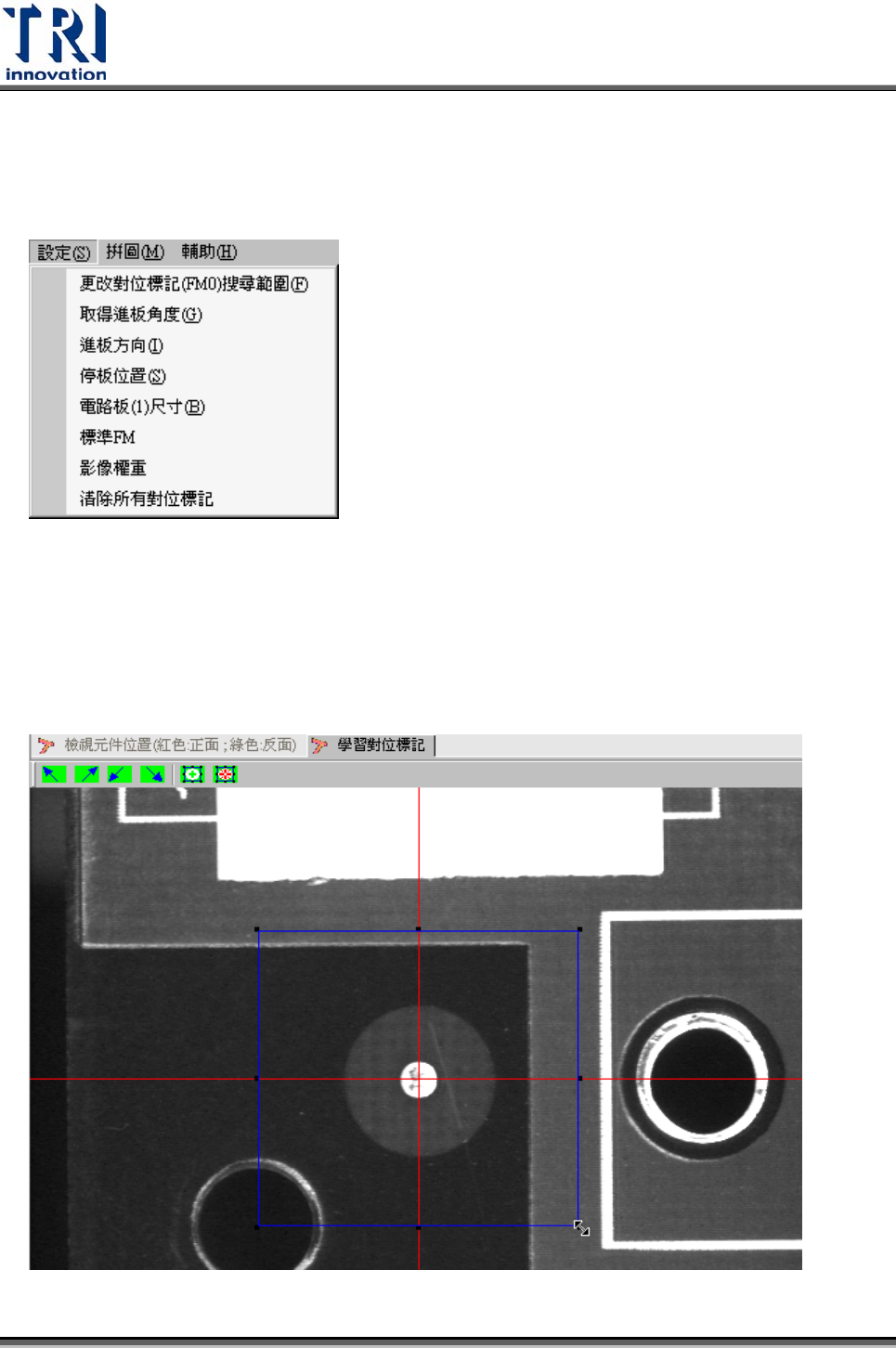

4.4 學習對位標記

4.4.1 設定(SET)

4.4.1.1 更改對位標記(FM0)搜尋範圍

此功能可以手動設定第一對位標記的搜尋範圍，不設定代表使用系統預設值。先使用

滑鼠將藍色萬用方塊調整至與設定搜尋的位置及範圍，接著按下此按鈕，會出現搜尋

範圍的位置及大小視窗，確認無誤後請按[確定]即可。
