320 TR7500SeriesUserGuide–Software

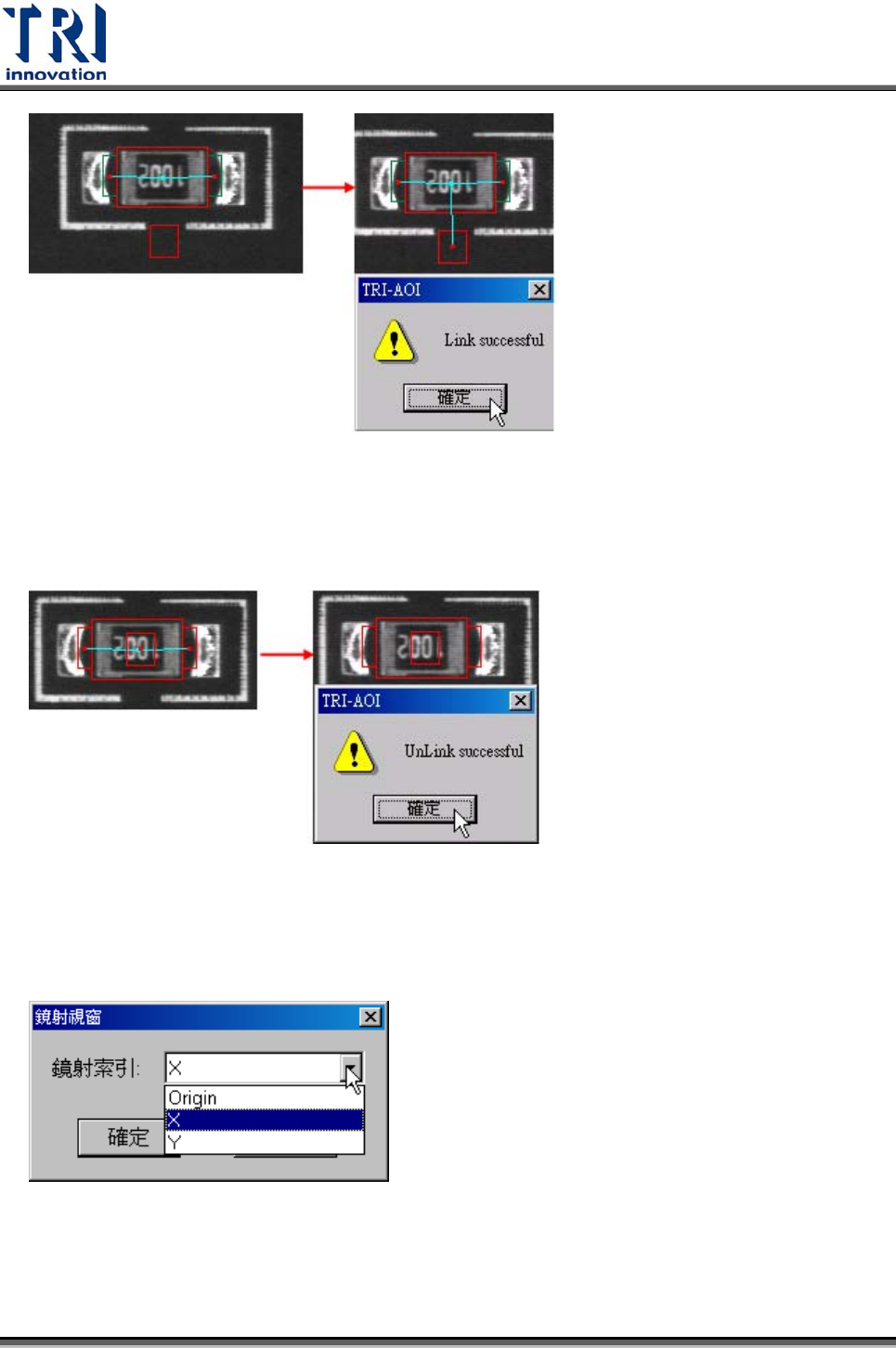

4.9.3.4 取消連結(Unlink)

按下[取消連結]可將已存在的連結解除。

4.9.3.5 鏡射(Mirror)

此功能可將選取的框作鏡射複製的動作，可選擇以原點、X 軸或 Y軸為鏡射的基準。

Test Research Inc.

 TR7500SeriesUserGuide–Software 321

4.9.3.6 旋轉複製(Rotate Copy)

此功能可將選取的框往指定的角度作複製，旋轉時是以元件本體框的中心點為圓心。

可選擇的角度限制在 90、180即 270 度三個選項。

以 90度旋轉複製為例

4.9.3.7 旋轉方向性(Rotate Side)

按一次可將所選擇腳位的方向逆時針旋轉 90 度。

4.9.3.8 改變形狀(Change Shape)

本功能可以將選擇的[Void]或[Solder]框改變形狀，可由矩形改變為圓形或由圓形改變

為矩形。

Test Research Inc.

322 TR7500SeriesUserGuide–Software

4.9.3.9 改變順/逆時針(Change CW/CCW)

按本按鈕可以改變元件角度順時針或逆時針定義。可選擇套用在本顆元件，同類型的

元件或是所有元件。

4.9.3.10 編輯腳位名稱(Edit Pin Name)

選擇一個 Pin框後，按下本按鈕，可自行指定 Pin 的編號，此編號在 Repair Station

中可顯示出來。
