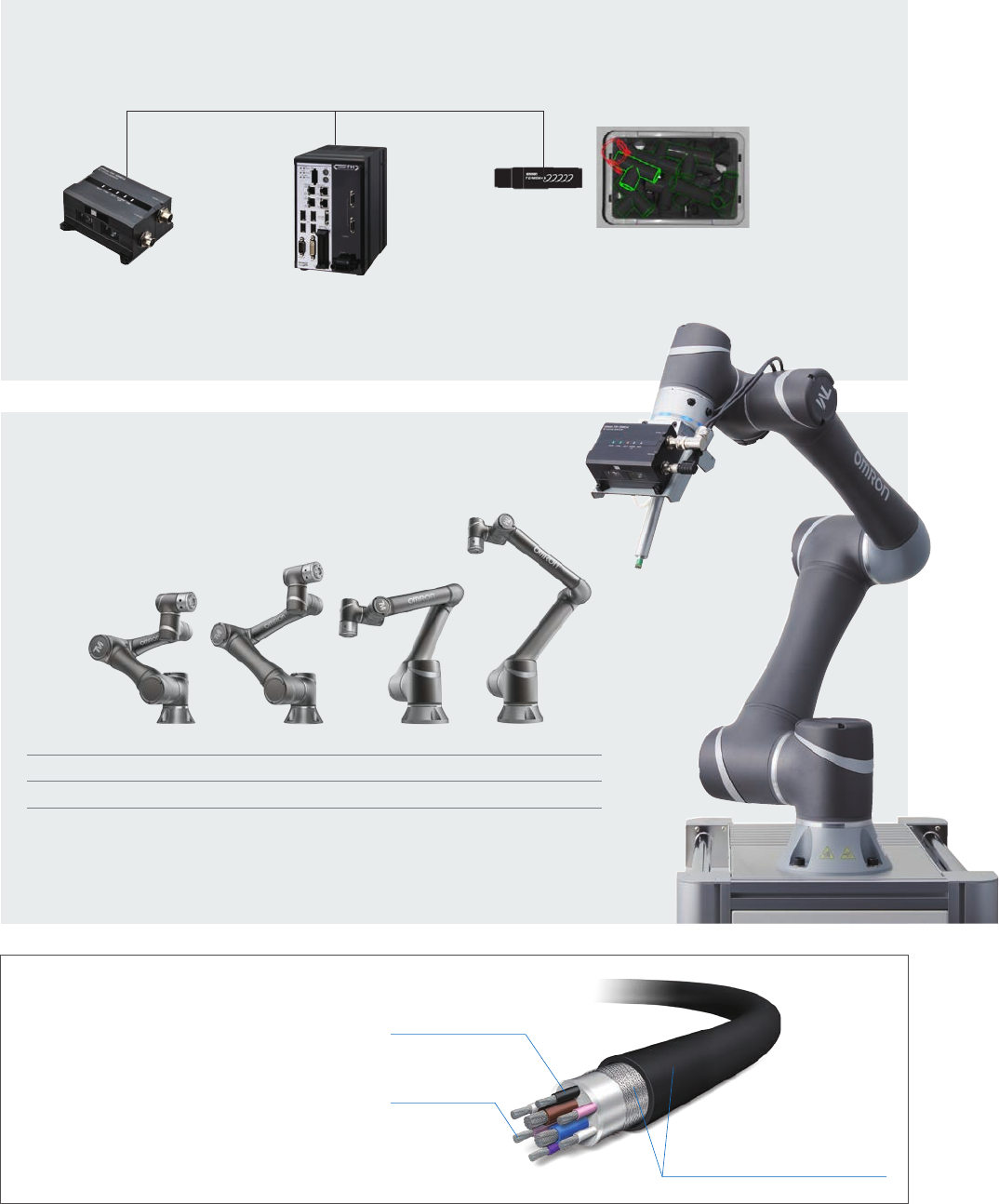

系统构成
提供自动拣选所需的
3D
机器人视觉系统和机器人
3D
机器人视觉系统
机器人
识别部件的位置和姿势，将部件的位置信息输出至机器人。
可搭配欧姆龙的机器人一起使用。
协作机器人
TM
系列
TM5X-700
700mm
6kg
臂长
最大可搬运重量
TM5X-900
900mm
4kg
TM14X
1100mm
14kg
TM12X
1300mm
12kg
3D
机器人视觉应用软件
只需添加至传感器控制器即可使用。
•3D
识别
•
机器人通信功能
•
校准功能
机械臂搭载型
3D
视觉传感器
FH-SMD
系列
传感器控制器
FH
系列
FH-5050
耐弯曲电缆
长期稳定运行
提供耐性约为传统耐弯曲电缆
10
倍
*
1
的电
缆产品。 用于需要更换电缆的机械臂， 可大
幅削减更换次数。
*
1.
相较于智能相机
FHV7
的耐弯曲电缆
绝缘体采用特殊材料，
减少导体间的摩擦
编织屏蔽层采用特殊结构，
保护覆膜应用柔软的特殊材质，
提高了耐磨损性
采用耐弯曲性更强的
特殊导体
