3D机器人视觉系统
FH-SMD系列
摆脱人工依赖
实现部件拣选的自动化
• 约0.6kg的轻量、小型尺寸
• 约0.4秒
*1
的高速检测
• 无需手册就能完成安装的三大向导功能

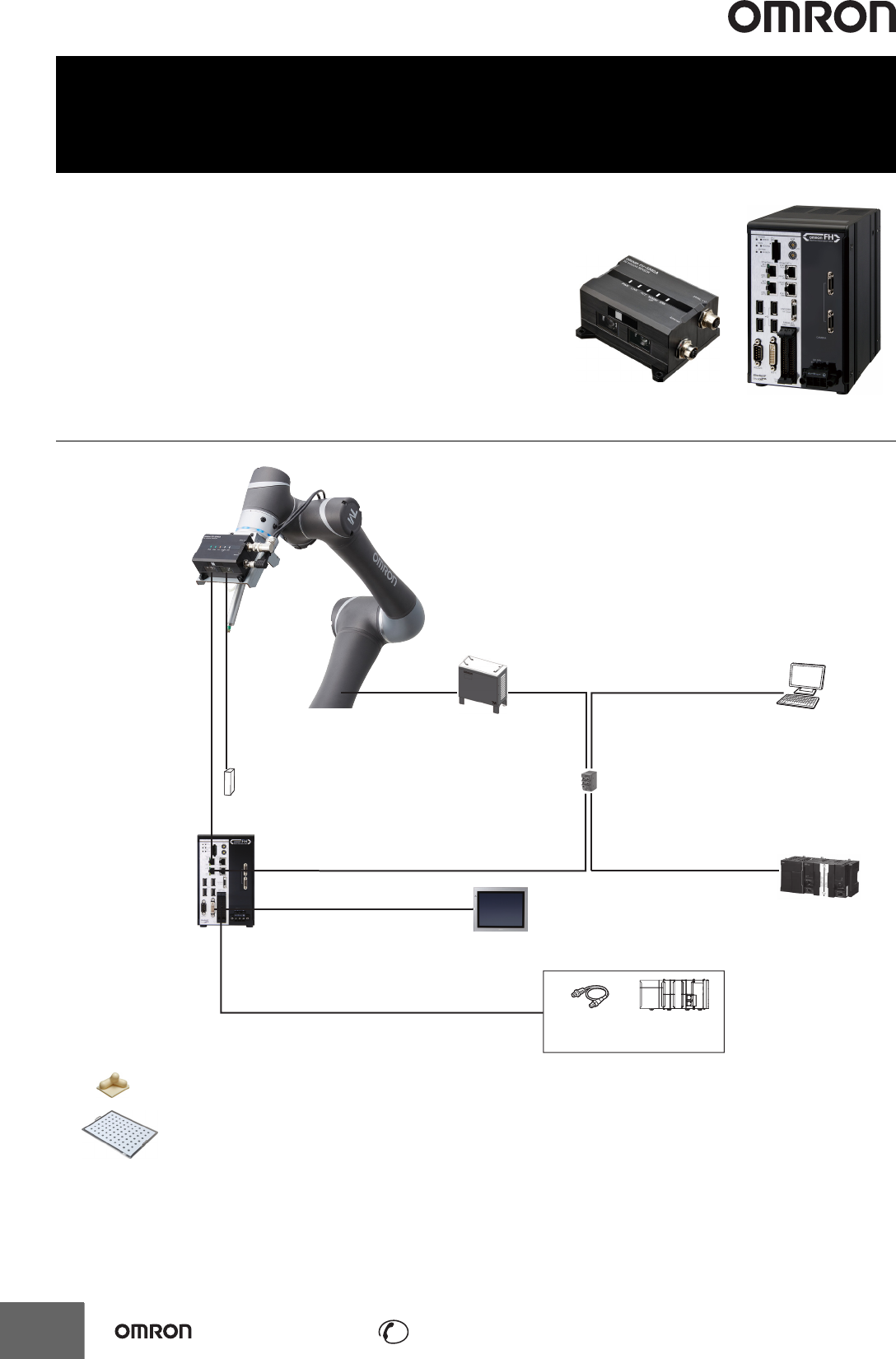

系统结构示例
*1. 本公司指定条件下，3D测量和3D识别的合计时间。具体时间因对象而异。
*2. Ethernet电缆请使用5类以上的STP电缆（带屏蔽双绞线电缆）、RJ45连接器。
输入输出控制
PLC
触发输入用
传感器
NJ/NX/NY系列
控制器
②图像处理系统
FH传感器控制器
FH-5050
⑦监视器电缆
触摸屏电缆
⑧并行I/O电缆
⑤校准目标
⑥监视器
③相机电缆
机器人
①3D视觉传感器
FH-SMDA-GS050B
电源 24VDC
S8VK系列
④相机用电源I/O电缆
机器人控制器
手眼校准目标
FH-XCAL-R
相机校准目标
FH-XCAL-S
HUB（1000BASE）
W4S1系列
Ethernet电缆 *2
⑨Ethernet电缆 *2
机器人开发环境
FH-SMD系列
15
400-820-4535 www.fa.omron.com.cn
免费
电话
咨询电话 最新信息

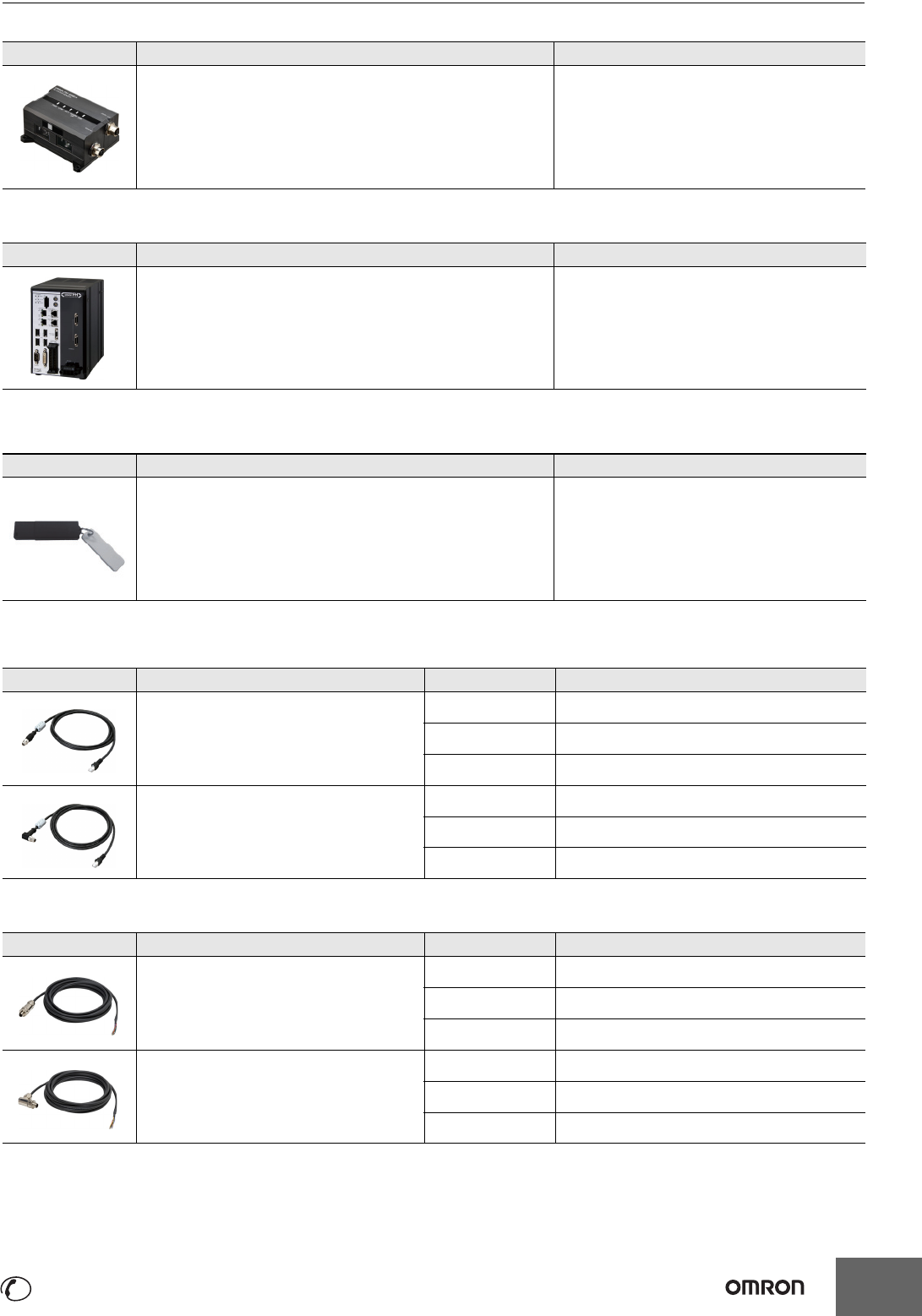

种类
① 3D视觉传感器
② 传感器控制器
注. FH-5050-10、FH-5050-20除外。
另售软件
* 可安装的传感器控制器为FH-5050（Ver.6.40以上）。
③ 相机电缆
④ 相机用电源I/O电缆
外观 种类 型号
3D视觉传感器
FH-SMDA-GS050B
外观 种类 型号
传感器控制器
FH-5050
外观 种类 型号
3D机器人视觉应用软件安装程序*
FH-UM3D1
外观 详情 电缆长度 型号
以太网电缆、直型
3m FHV-VNBX 3M
5m FHV-VNBX 5M
10m FHV-VNBX 10M
以太网电缆、直角型
3m FHV-VNLBX 3M
5m FHV-VNLBX 5M
10m FHV-VNLBX 10M
外观 详情 电缆长度 型号
直型
3m FH-VSDX-BX 3M
5m FH-VSDX-BX 5M
10m FH-VSDX-BX 10M
直角型
3m FH-VSDX-LBX 3M
5m FH-VSDX-LBX 5M
10m FH-VSDX-LBX 10M
