FH-SMD系列
1616
400-820-4535 www.fa.omron.com.cn
免费
电话
咨询电话 最新信息

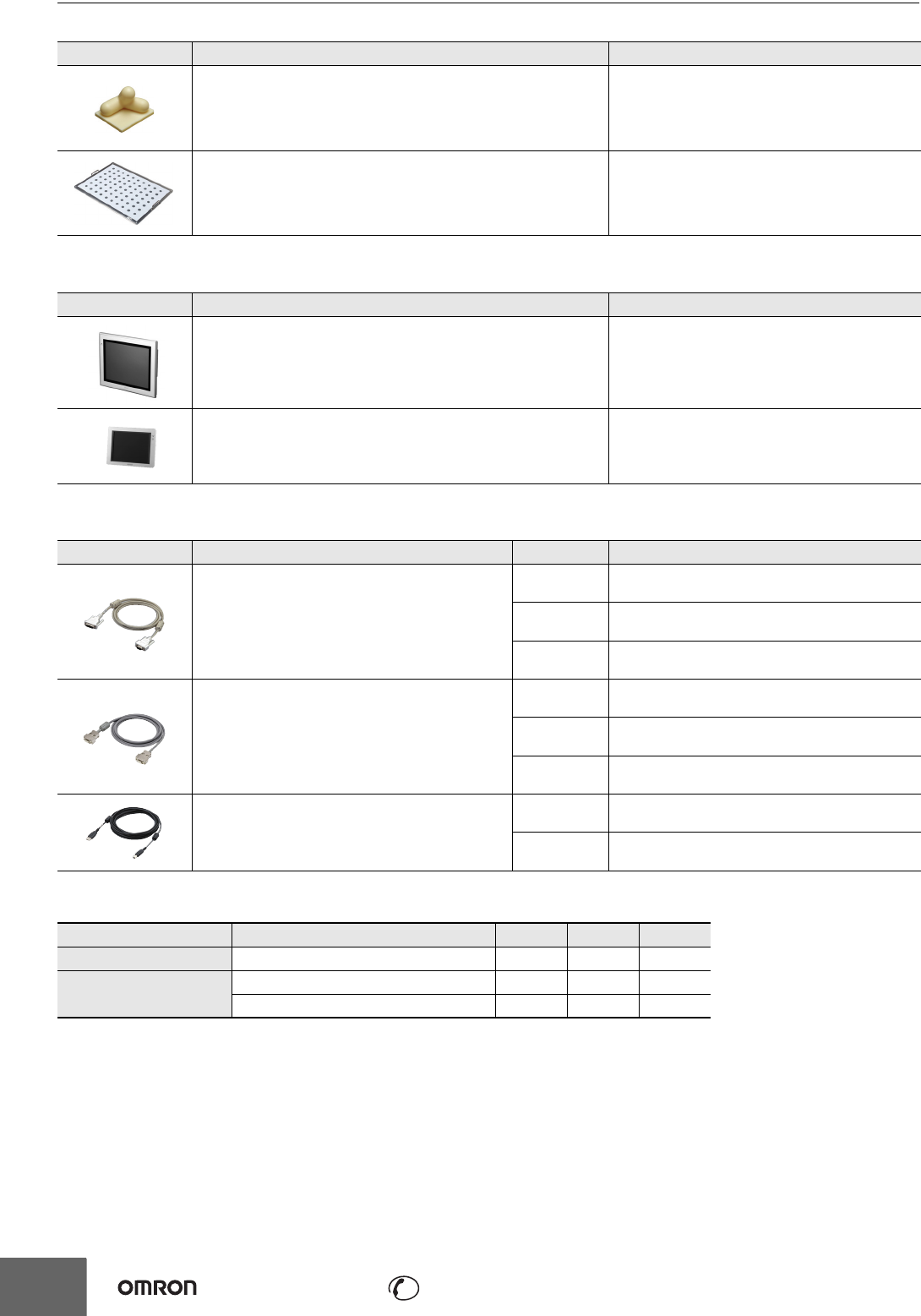

⑤ 校准用目标
⑥ 监视器
* FH传感器控制器需要为Ver.5.32以上。
⑦ 监视器电缆
连接触摸屏监视器和传感器控制器时，需要2根电缆，分别为图像信号电缆和操作信号电缆。
外观 种类 型号
手眼校准目标
FH-XCAL-R
相机校准目标
FH-XCAL-S
外观 详情 型号
触摸屏监视器 12.1英寸
（FH传感器控制器用） *
FH-MT12
液晶监视器 8.4英寸
FZ-M08
外观 详情 电缆长度 型号
触摸屏监视器/液晶监视器用
DVI-模拟转换电缆
2m FH-VMDA 2M
5m FH-VMDA 5M
10m FH-VMDA 10M
触摸屏监视器用 RS-232C电缆
2m XW2Z-200PP-1
5m XW2Z-500PP-1
10m XW2Z-010PP-1
触摸屏监视器用 USB电缆
2m FH-VUAB 2M
5m FH-VUAB 5M
信号 连接方法
2m 5m 10m
图像信号 DVI-模拟转换电缆 ○ ○ ○
触摸屏操作信号
USB电缆 ○ ○
×
RS-232C电缆 ○○○
FH-SMD系列
1717
400-820-4535 www.fa.omron.com.cn
免费
电话
咨询电话 最新信息

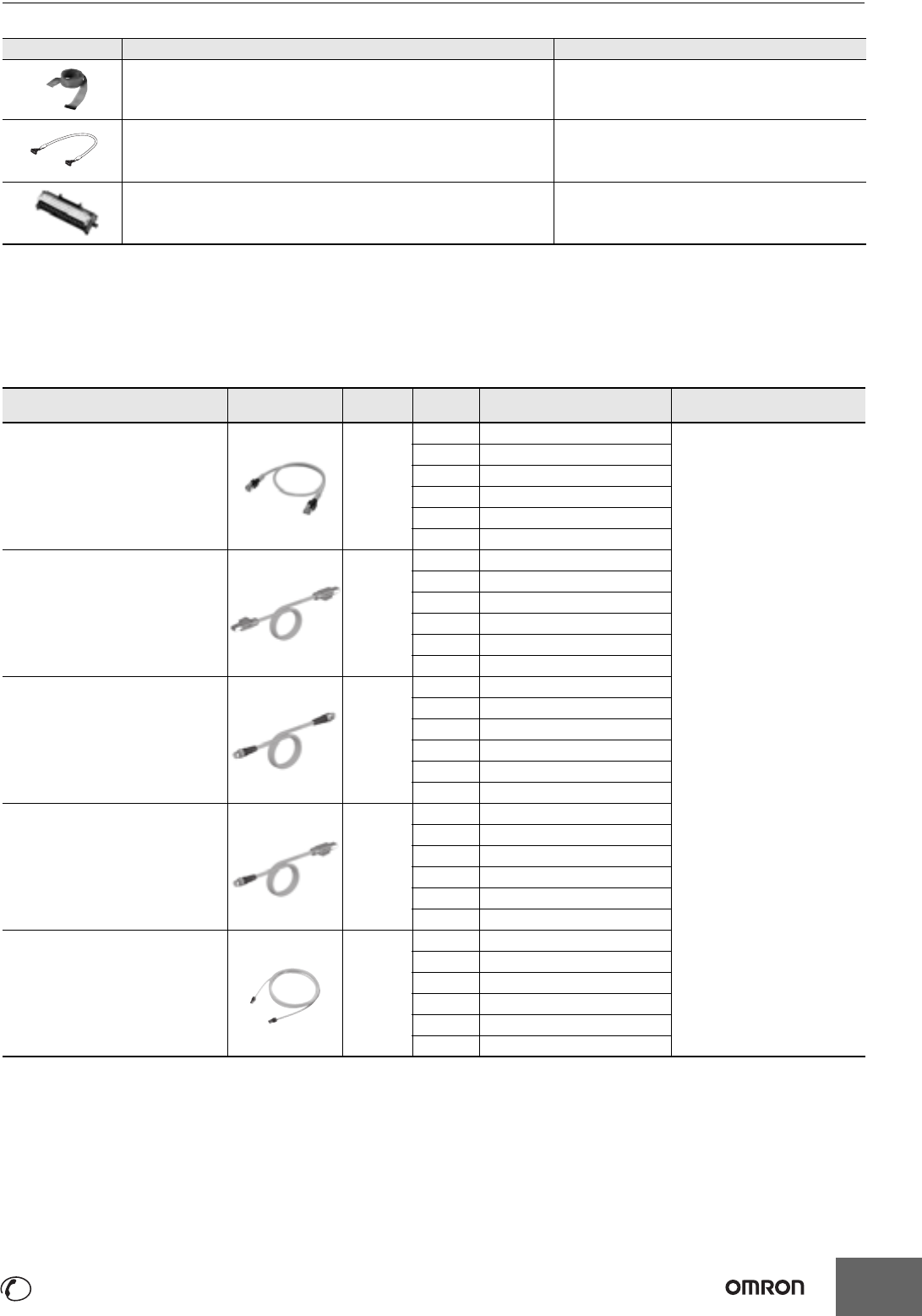

⑧ 并行I/O电缆
*1. 使用所有I/O信号时，需要2根电缆。
*2. 型号中的□内为电缆长度。2m＝2、5m＝5、15m=15
*3. 型号中的□□□内为电缆长度。0.5m＝050、1m＝100、1.5m＝150、2m＝200、3m＝300、5m＝500
*4. 型号中的□内为：J=十字螺丝型、E=一字螺丝型、P=推入型。
详情请参见连接器端子台转换单元XW2R系列产品样本（CDLJ-CN5-033）。
⑨ EtherCAT/EtherNet/IP通信电缆推荐产品
EtherCAT使用5类以上的STP电缆（铝带编织双重隔离带屏蔽双绞线电缆）。以直通配线使用。
EtherNet/IP使用5类以上的STP电缆（带屏蔽双绞线电缆）。直通/交叉配线均可使用。
*1. 小体积型的电缆长度备有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m。
牢固型两侧带连接器电缆（RJ45/RJ45）的长度备有0.3、0.5、1、2、3、5、10、15m。
详情请参见“工业用以太网连接器产品目录”（样本编号：CDJC-CN5-006）。
*2. 控制柜内配线用的Low Smoke Zero Halogen电缆。LSZH型采用单层隔离屏蔽结构，但已确认通信和干扰特性满足标准值。还备有适用于在控制柜外铺设的小体
积型PUR电缆。
*3. 电缆颜色有绿色和蓝色可选。
*4. 详情请向本公司销售人员咨询。
*5. 电缆长度备有0.25～100m。请按照咨询方式咨询。
外观 详情 型号
并行I/O电缆 *1
电缆长度：2m、5m、15m
XW2Z-S013-□*2
连接器端子台转换单元用并行I/O电缆 *1
电缆长度：0.5m、1m、1.5m、2m、3m、5m
可连接的端子台单元 XW2R-□34G-T
XW2Z-□□□EE*3
连接器端子台转换单元 通用型 XW2R-□34GD-T*4
产品名称 形状 厂家
电缆长度
（m）
型号 咨询方式
两侧带连接器电缆（RJ45/RJ45）
小体积型RJ45连接器 *1
尺寸、线芯数（对数）：AWG26 × 4P
电缆护套材质：LSZH *2
电缆颜色：黄色 *3
欧姆龙
株式会社
0.3 XS6W-6LSZH8SS30CM-Y
详情请咨询当地事务所
0.5 XS6W-6LSZH8SS50CM-Y
1 XS6W-6LSZH8SS100CM-Y
2 XS6W-6LSZH8SS200CM-Y
3 XS6W-6LSZH8SS300CM-Y
5 XS6W-6LSZH8SS500CM-Y
两侧带连接器电缆（RJ45/RJ45）
牢固型RJ45连接器 *1
尺寸、线芯数（对数）：AWG22 × 2P
电缆颜色：淡蓝色
欧姆龙
株式会社
0.3 XS5W-T421-AMD-K
0.5 XS5W-T421-BMD-K
1 XS5W-T421-CMD-K
2 XS5W-T421-DMD-K
5 XS5W-T421-GMD-K
10 XS5W-T421-JMD-K
插头两侧带连接器电缆
（M12直通/M12直通）
屏蔽强化连接器电缆规格 *4
M12 SmartClick连接器型
尺寸、线芯数（对数）：AWG22 × 2P
电缆颜色：黑色
欧姆龙
株式会社
0.5 XS5W-T421-BM2-SS
1 XS5W-T421-CM2-SS
2 XS5W-T421-DM2-SS
3 XS5W-T421-EM2-SS
5 XS5W-T421-GM2-SS
10 XS5W-T421-JM2-SS
插头两侧带连接器电缆
（M12直通/RJ45）
屏蔽强化连接器电缆规格 *4
M12 SmartClick
连接器型
牢固型RJ45连接器
尺寸、线芯数（对数）：AWG22 × 2P
电缆颜色：黑色
欧姆龙
株式会社
0.5 XS5W-T421-BMC-SS
1 XS5W-T421-CMC-SS
2 XS5W-T421-DMC-SS
3 XS5W-T421-EMC-SS
5 XS5W-T421-GMC-SS
10 XS5W-T421-JMC-SS
两侧带连接器电缆（RJ45/RJ45）
小体积牢固型RJ45连接器 *5
尺寸、线芯数（对数）：AWG22 × 2P
电缆颜色：黄色
3M
日本
株式会社
0.25 3RHS4-1100-0.25M
0.5 3RHS4-1100-0.5M
1 3RHS4-1100-1M
2 3RHS4-1100-2M
5 3RHS4-1100-5M
10 3RHS4-1100-10M
FH-SMD系列
1818
400-820-4535 www.fa.omron.com.cn
免费
电话
咨询电话 最新信息

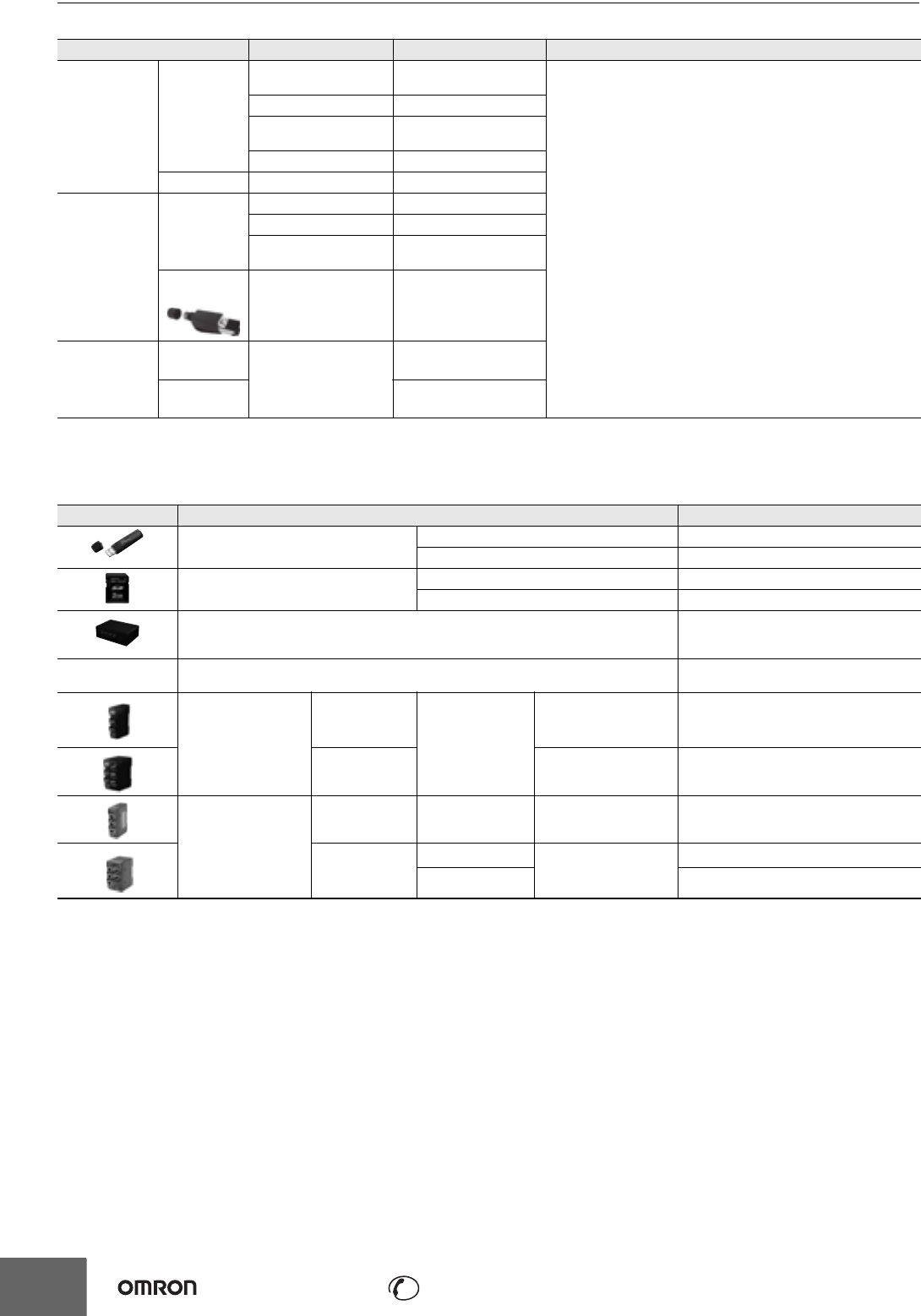

电缆/连接器
*1. 建议按以上组合使用电缆和RJ45连接器。
*2. 建议按以上组合使用电缆和RJ45组装式连接器。
外围设备
产品 厂家 型号 咨询方式
EtherCAT/
EtherNet/IP
（1000BASE-T/
100BASE-TX）
尺寸、线芯数
（对数）：
AWG24 × 4P
电缆
日立金属株式会社
NETSTAR-C5E SAB
0.5 × 4P CP *1
详情请咨询当地事务所
仓茂电工株式会社 KETH-SB *1
昭和电线电缆
系统株式会社
FAE-5004 * 1
JMACS株式会社 IETP-SB *1
RJ45连接器 泛达公司 MPS588-C *1
EtherCAT/
EtherNet/IP
（100BASE-TX/
10BASE-T）
尺寸、线芯数
（对数）：
AWG22 × 2P
电缆
仓茂电工株式会社 KETH-PSB-OMR *2
JMACS株式会社 PNET/B *2
昭和电线电缆
系统株式会社
FAE-5002 * 2
RJ45组装式
连接器
欧姆龙株式会社
XS6G-T421-1 *2
EtherCAT
（
100BASE-TX
）
尺寸、线芯数
（对数）：
AWG22 × 2P
电缆
3M日本株式会社
79100-IE4P-F1-YE *2
RJ45组装式
连接器
3R104-1110-000AM *2
外观 详情 型号
USB存储器
2GB FZ-MEM2G
8GB FZ-MEM8G
SD卡
2GB HMC-SD291
4GB HMC-SD491
USB切换器
FZ-DU
—
鼠标。推荐品。有线式、无需驱动型。
（不支持需要安装鼠标驱动程序的鼠标）
—
EtherCAT
分支从站
3端口
电源电压：
DC 20.4V～28.8V
（DC24V －15%～
＋20%）
消耗电流：0.22A
GX-JC03
6端口 消耗电流：0.22A
GX-JC06
EtherNet/IP、Ethernet
产业用交换式集线器
3端口 无故障检测功能 消耗电流：0.22A
W4S1-03B
5端口
无故障检测功能
消耗电流：0.22A
W4S1-05B
有故障检测功能
W4S1-05C
