3D AOI程序制作指.pdf - 第10页
服务热线： 400-1189 -123 www .aleader .hk E-mail：aoi@aleader .hk Ø 步骤4.2：MARK设置 选中FOV界面 利用黄色框 框选MARK点 并点击注册 在注册界面调 整好MARK 参数 使MARK点清晰 可见 最后点击保存 即可 同理制作对角 的第二个 MARK点 制作完后点击 下一步
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk

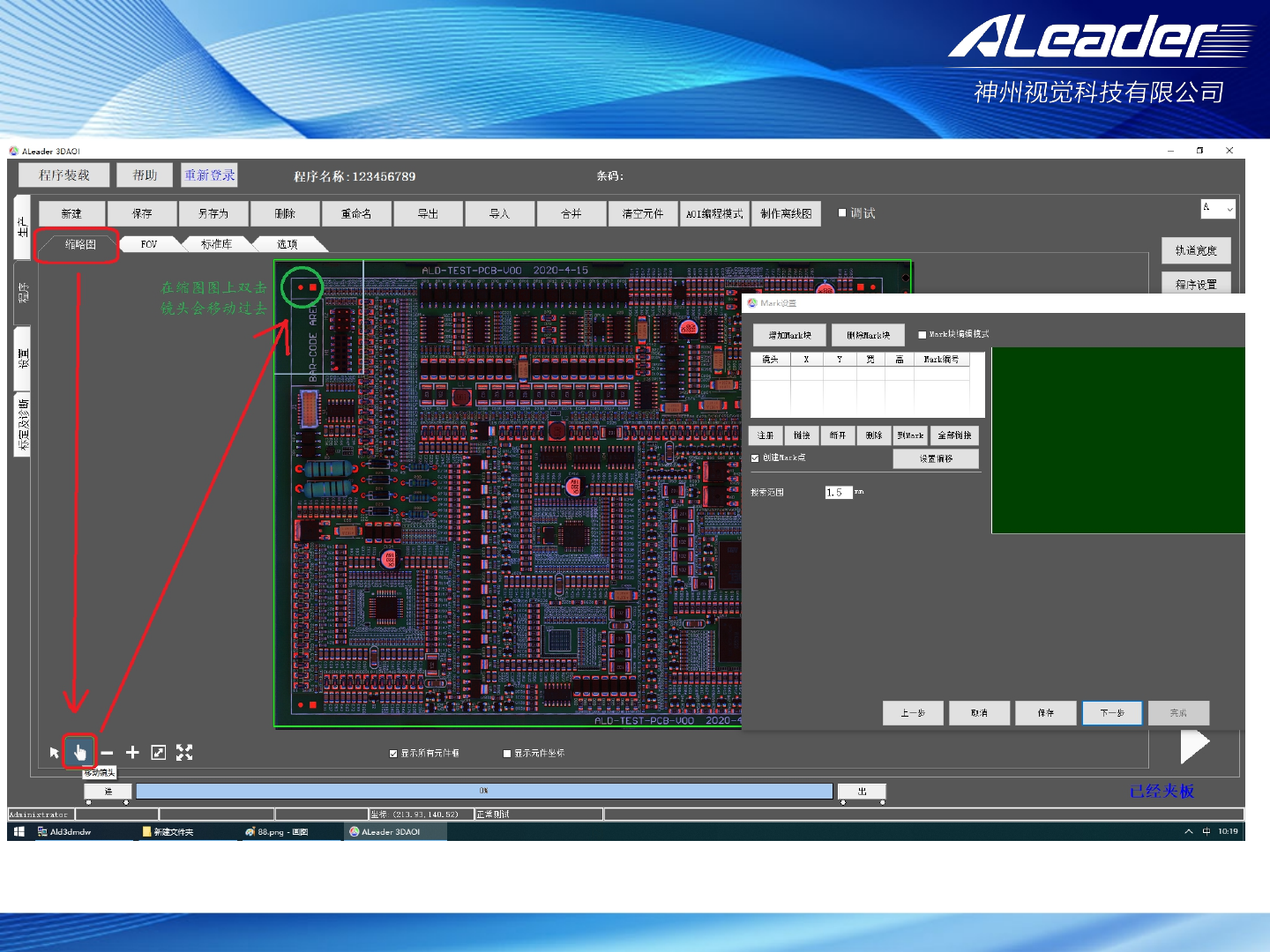

Ø步骤4.1：MARK设置
缩略图扫描完成之后，点击图中“缩略图”，并选择手指图标，在缩略图上双击MARK点位置，双击后镜头会移动到当前位置
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk
Ø步骤4.2：MARK设置
选中FOV界面
利用黄色框框选MARK点
并点击注册
在注册界面调整好MARK参数
使MARK点清晰可见
最后点击保存即可
同理制作对角的第二个MARK点
制作完后点击下一步
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk
Ø步骤5.1：CAD导入（无坐标时该步骤可以跳过）
选中对应的CAD坐标，根据实际情况选择分割方式，
导入后点击转换
并定义所需的数据字段
点击下一步
