服务热线： 400-1189 -123 www .aleader .hk E-mail：aoi@aleader .hk Ø 步骤3.1：设置PCB尺寸（左下角） 选择手指图 标，移动镜头 中心，处于 板子左下 角，并点击 红框中“当 前位置”
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk
Ø步骤2：放板进入设备
图中间显示绿块，代表已经进板且夹板成功
点击右下角三角尖图标
放入PCB板，进板过程显示为两竖杠
夹板后变为三角尖
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk

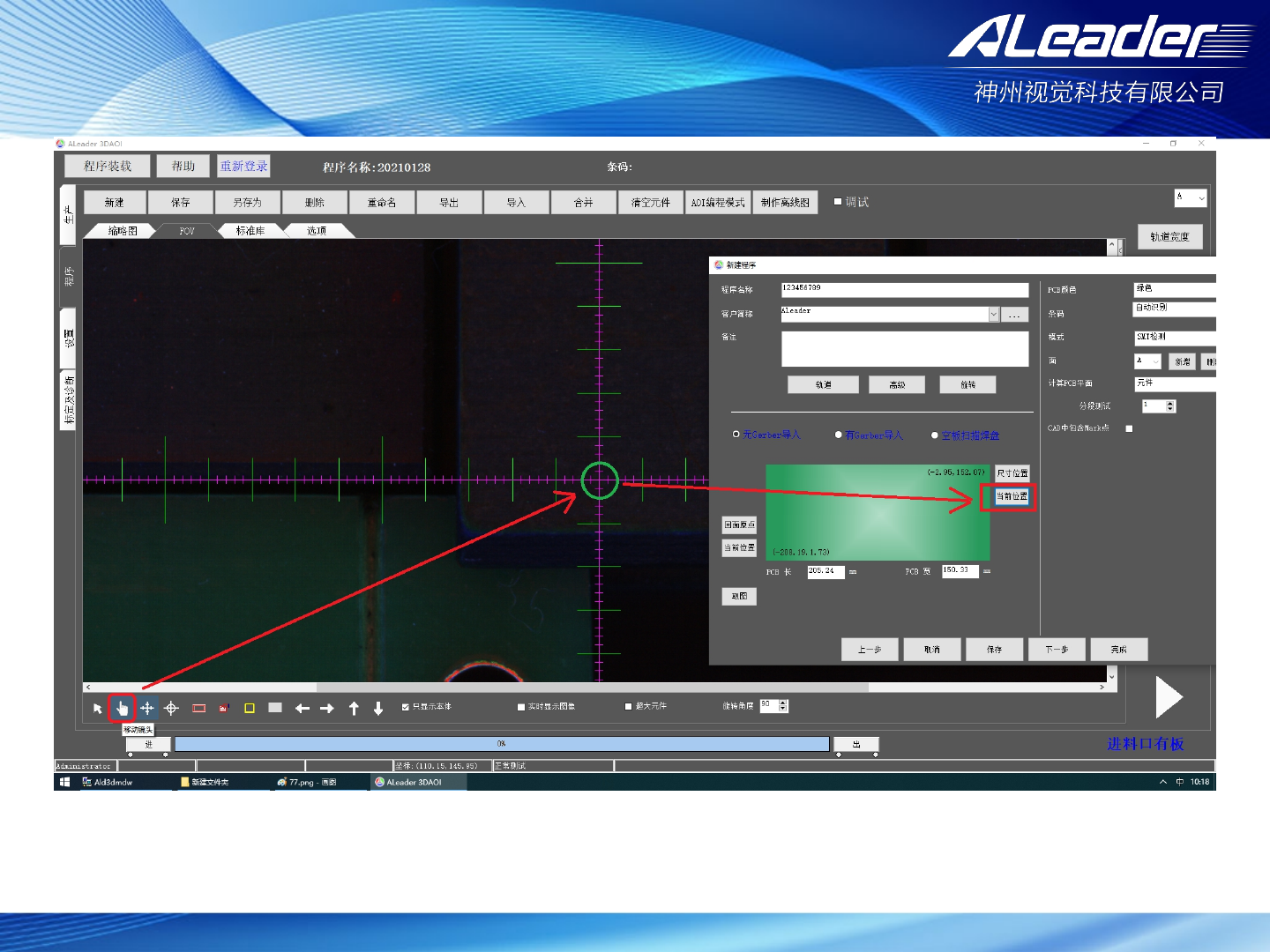

Ø步骤3.1：设置PCB尺寸（左下角）
选择手指图标，移动镜头中心，处于板子左下角，并点击红框中“当前位置”
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk
Ø步骤3.2：设置PCB尺寸（右上角）
选择手指图标，移动镜头中心，处于板子右上角，并点击红框中“当前位置”
此时板子尺寸已经设置好，点击“下一步”即可，机器会自动扫描整板缩略图
