Ø算法：Solder3
此用以检测焊点锡膏的状态
按照要求设置锡膏亮度范围，高度范围及面积范围
（焊锡高度作用为在本体往外三个像素点处取其高度值，需满足要求）
“测试起翘”勾选后会在检测区域出现白框
可调整白框位置及大小，最终测试白框中平均高度
（一般用于IC脚面高度检测，可测起翘）
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk

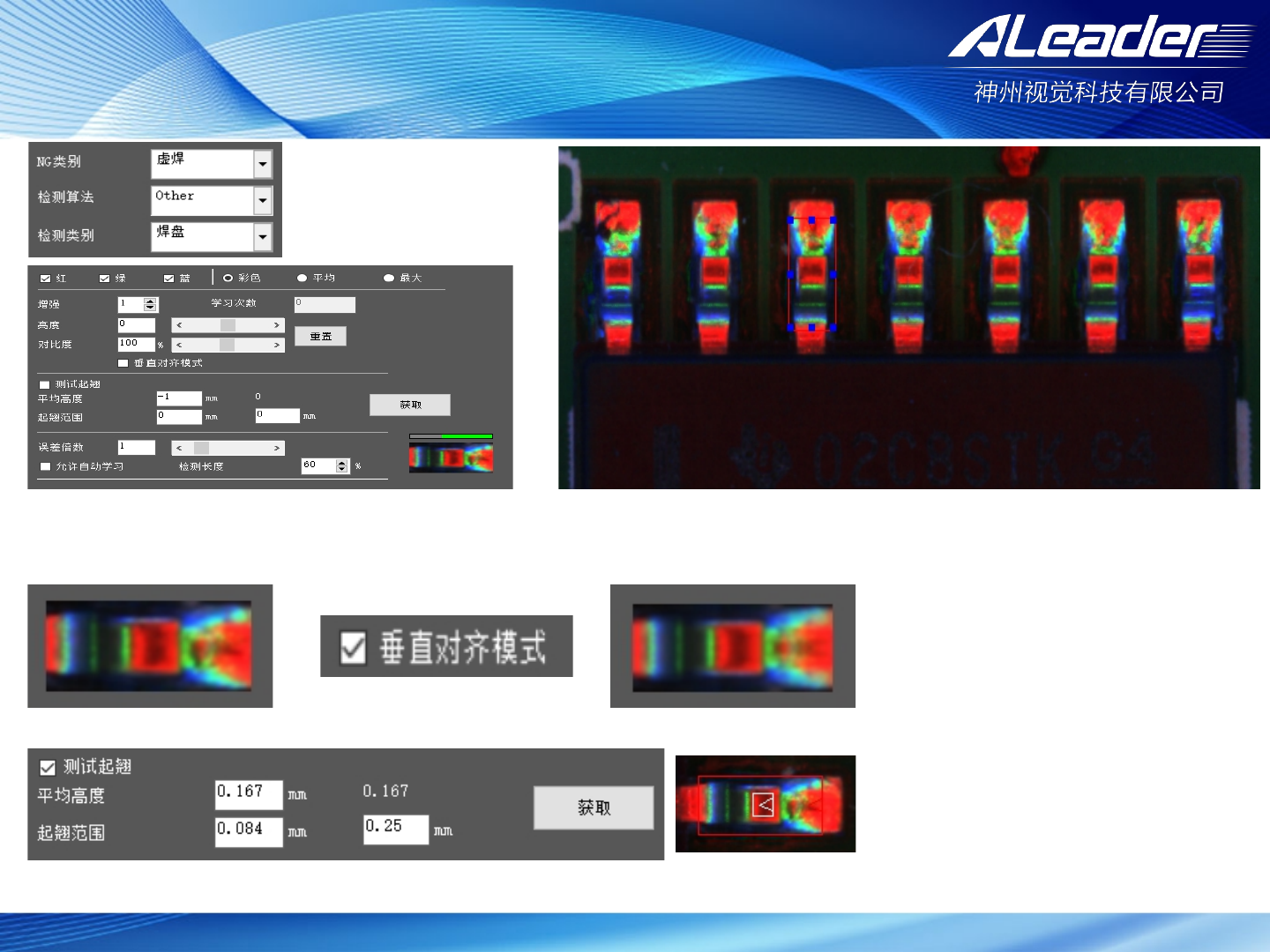

Ø算法：Other
“测试起翘”勾选后会增加白色
框，并检测该区域的平均高度
“垂直对齐模式”勾选后会使图
片垂直镜像并重合，校正IC脚轻
微偏移，定位更加准确
此算法通过学习一系列OK样板，观察图像变化并结合所有OK图像中看到的视觉偏差，找出元件外形变化和未来
可能变化方式的特征来增强系统识别OK与NG图像的能力，以相差度进行检测
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk
Ø算法：SAM
此算法通过学习一系列OK样板，观察图像变化并结合所有OK图像中看到的视觉偏差，找出元件外形变化和未来
可能变化方式的特征来增强系统识别OK与NG图像的能力，以相似度进行检测
此算法应用与OTHER算法基本一致
“测试起翘”勾选后会增加白色
框，并检测该区域的平均高度
