服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk
Ø算法：Barcode
此算法用于机器识别条码数据，在条码类别中选择对应的条码类别即可解码成功
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk

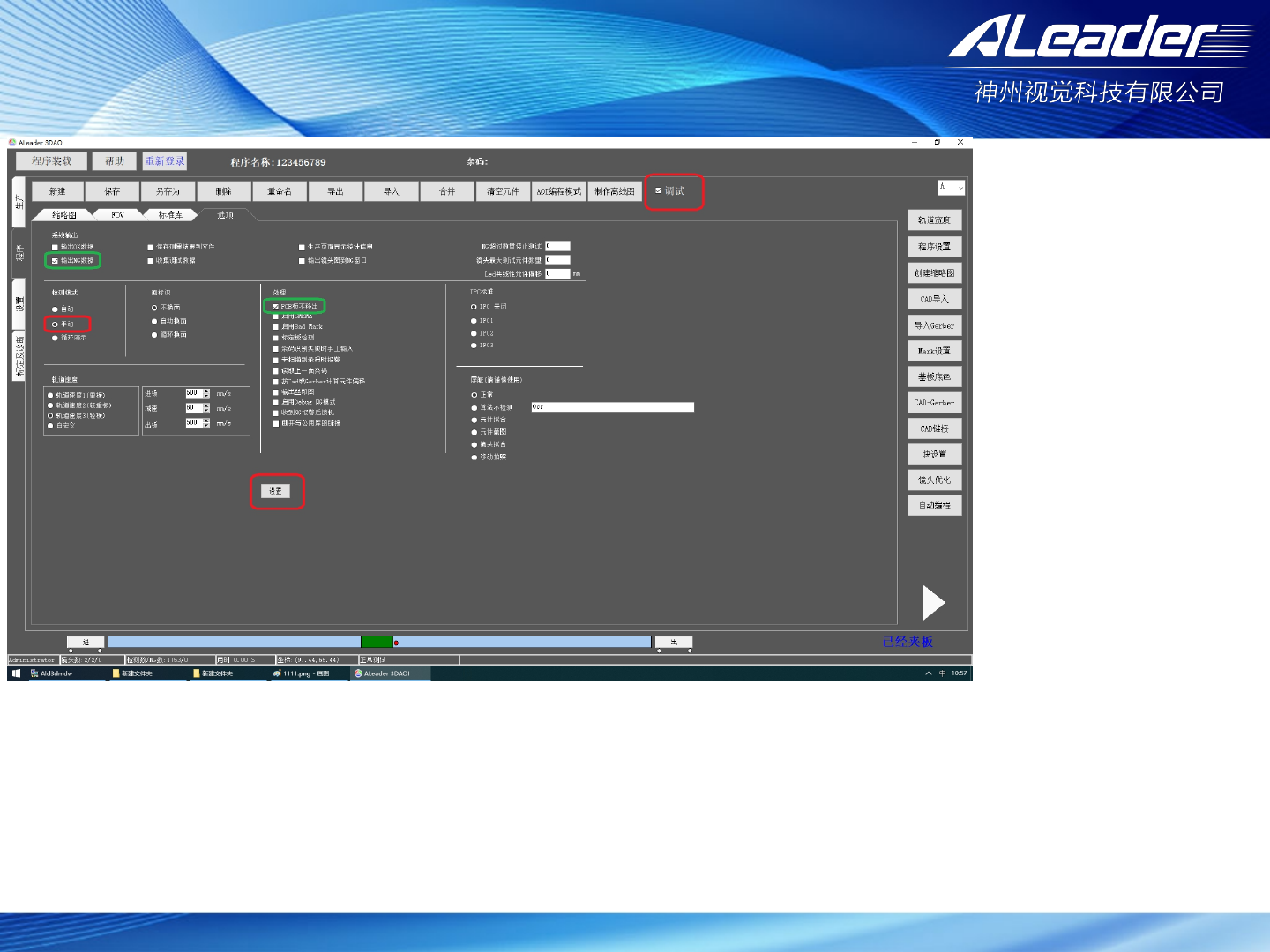

Ø调试设置：
勾选“调试”
并点击设置即可
测板后会有调试界面弹出
“输出NG数据” ：可按实际情况输出结果或不输出结果
“手动” ：进板后不会自动测试，需手动点击右下角三角尖进行测试
“PCB板不移出”：勾选后测完的PCB板不会移动出来，根据实际情况进行选择
所有选项在勾选或者不勾选之后需要点击“设置”才能生效
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk
Ø调试界面：
左边红色类别即为测试NG，根据不同算法以及实际情况进行参数调节
