服务热线： 400-1189 -123 www .aleader .hk E-mail：aoi@aleader .hk Ø 步骤2：放板进入设备 图中间显示绿 块，代表已 经进板且夹 板成功 点击右下角三角尖图标 放入PCB板，进板过程显示为两竖杠 夹板后变为三角尖
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk

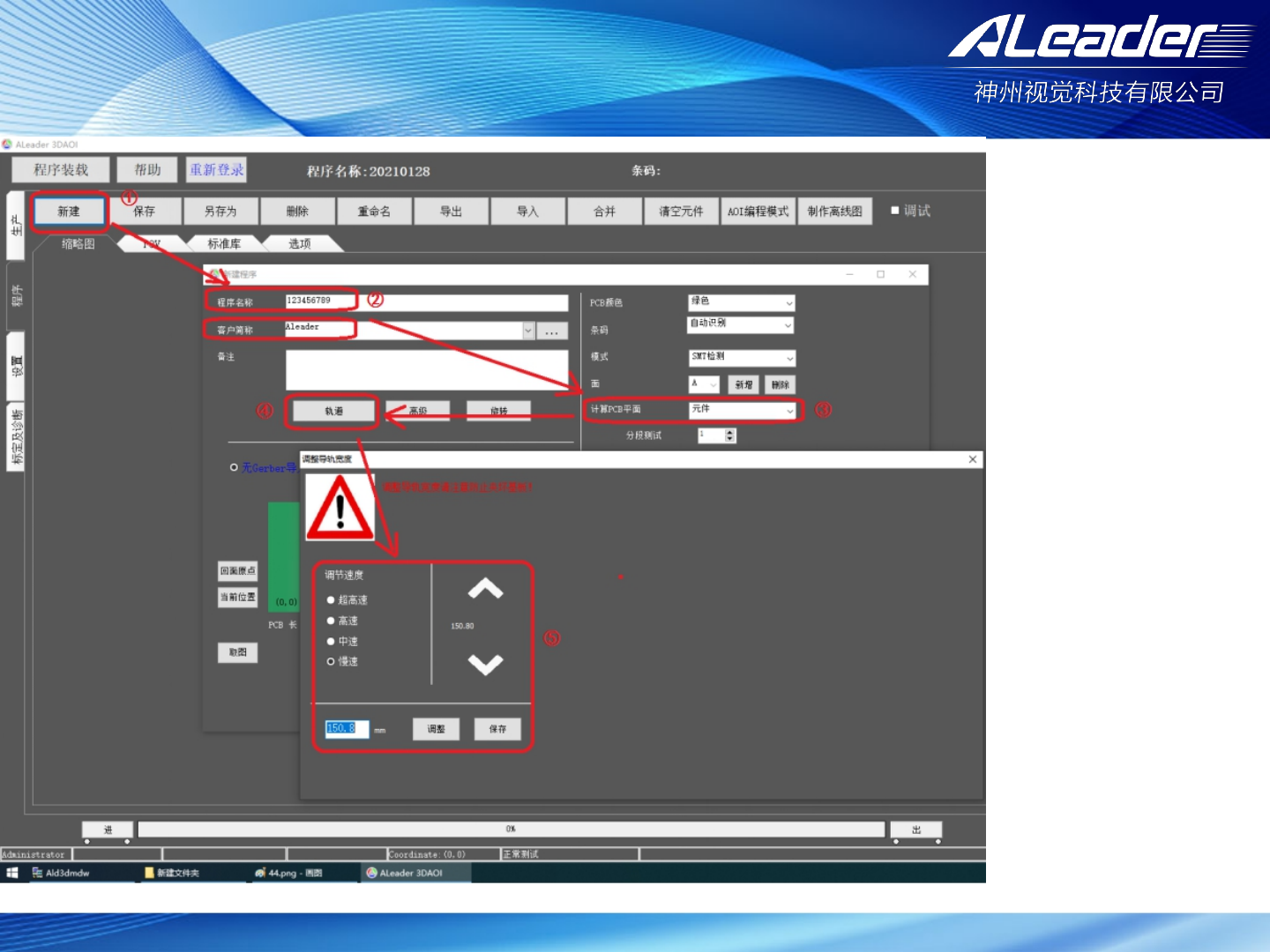

Ø步骤1：新建程序
1、新建程序：
输入相应程序名称
2、选择客户简称
3、按需选择计算平面
方式
4、点击轨道
5、调整好轨道宽度
点击保存
关闭调整轨道界面窗口
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk

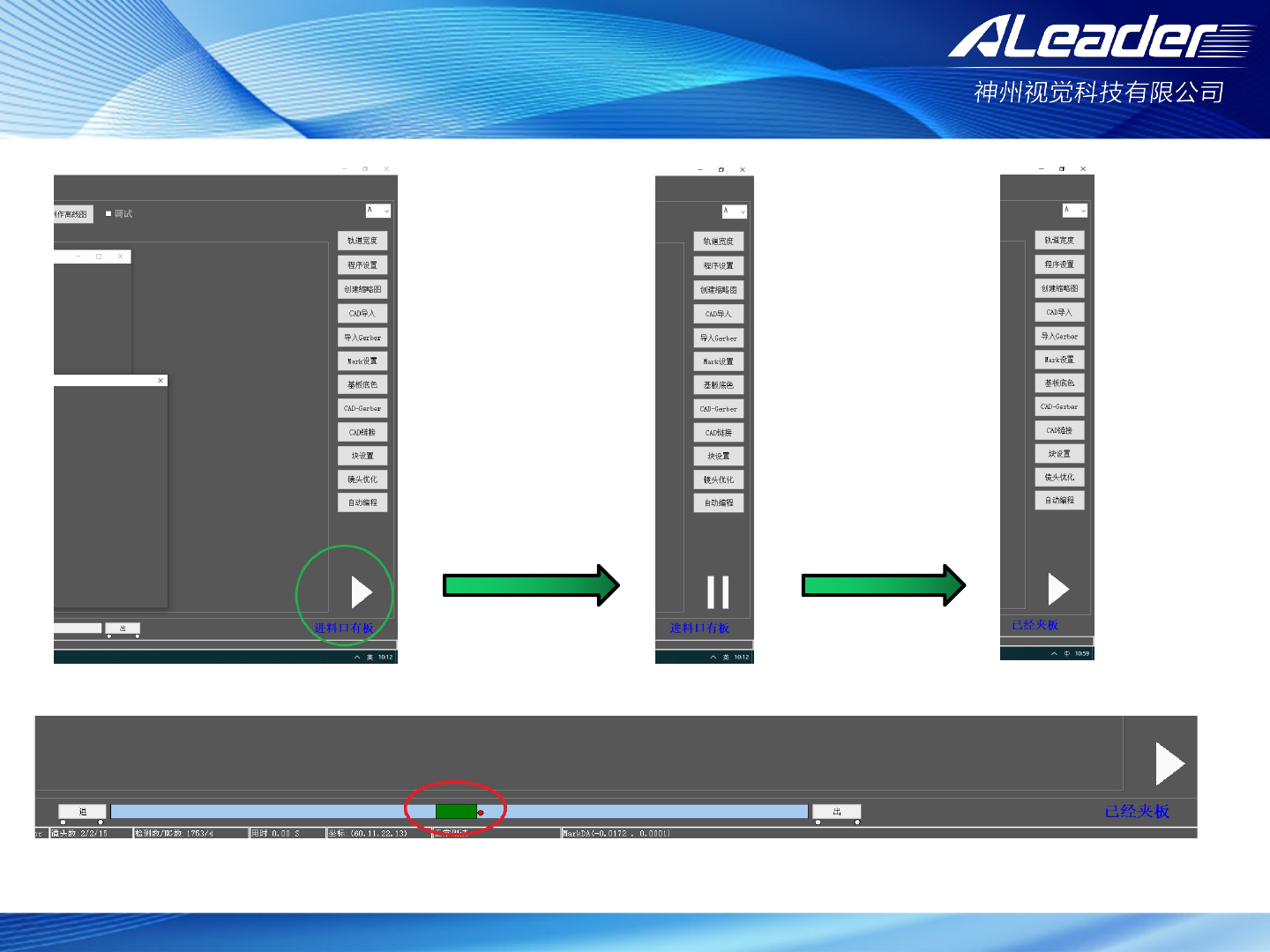

Ø步骤2：放板进入设备
图中间显示绿块，代表已经进板且夹板成功
点击右下角三角尖图标
放入PCB板，进板过程显示为两竖杠
夹板后变为三角尖
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk

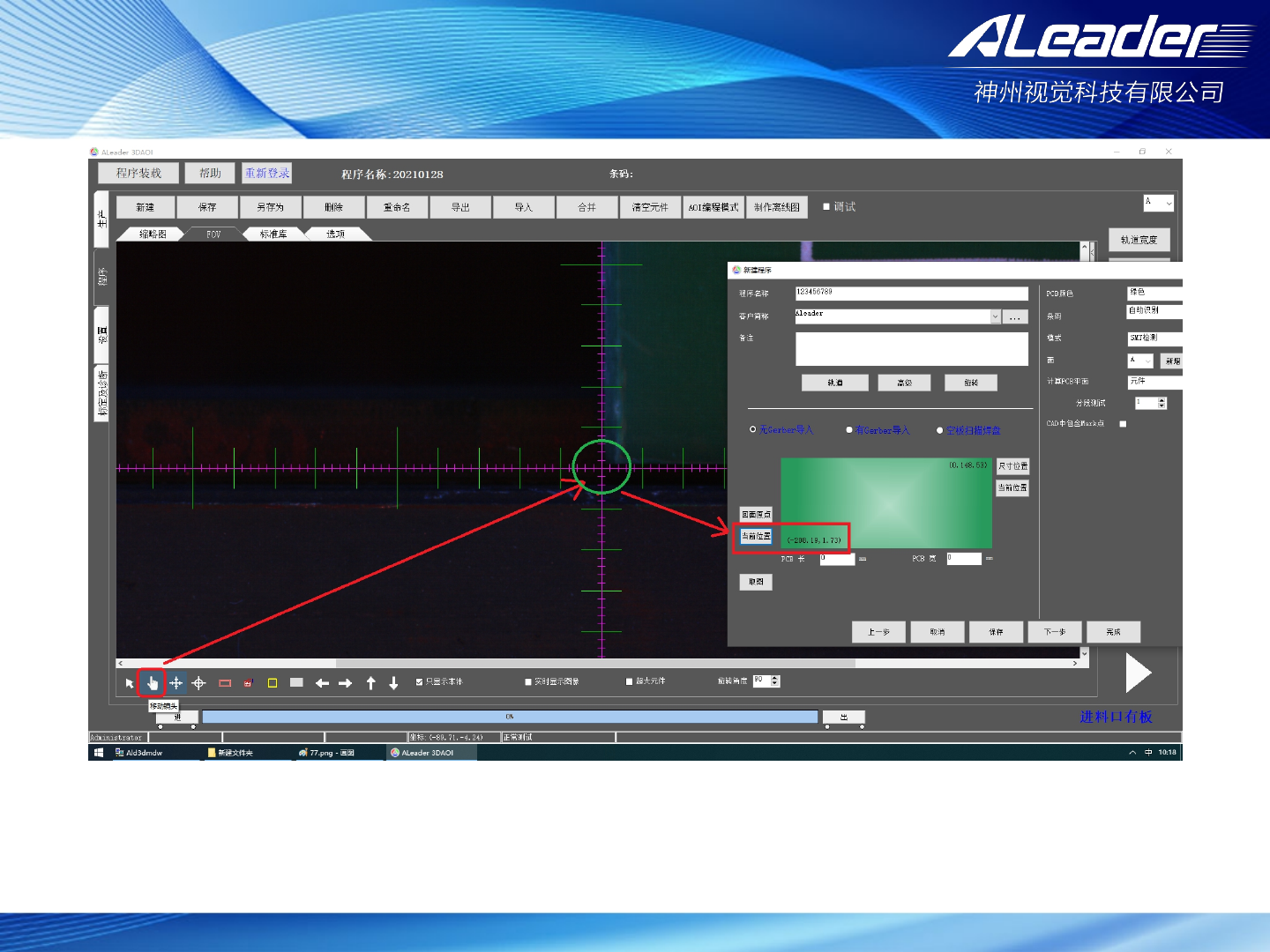

Ø步骤3.1：设置PCB尺寸（左下角）
选择手指图标，移动镜头中心，处于板子左下角，并点击红框中“当前位置”
