服务热线： 400-1189 -123 www .aleader .hk E-mail：aoi@aleader .hk Ø 步骤5.1：CAD导入（无坐标时该步骤可以跳过） 选中对应的CAD坐标，根据实际情况选择分割方式， 导入后点击转换 并定义所需的数据字段 点击下一步
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk
Ø步骤4.2：MARK设置
选中FOV界面
利用黄色框框选MARK点
并点击注册
在注册界面调整好MARK参数
使MARK点清晰可见
最后点击保存即可
同理制作对角的第二个MARK点
制作完后点击下一步
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk
Ø步骤5.1：CAD导入（无坐标时该步骤可以跳过）
选中对应的CAD坐标，根据实际情况选择分割方式，
导入后点击转换
并定义所需的数据字段
点击下一步
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk
Ø步骤5.2：CAD导入（无坐标时该步骤可以跳过）

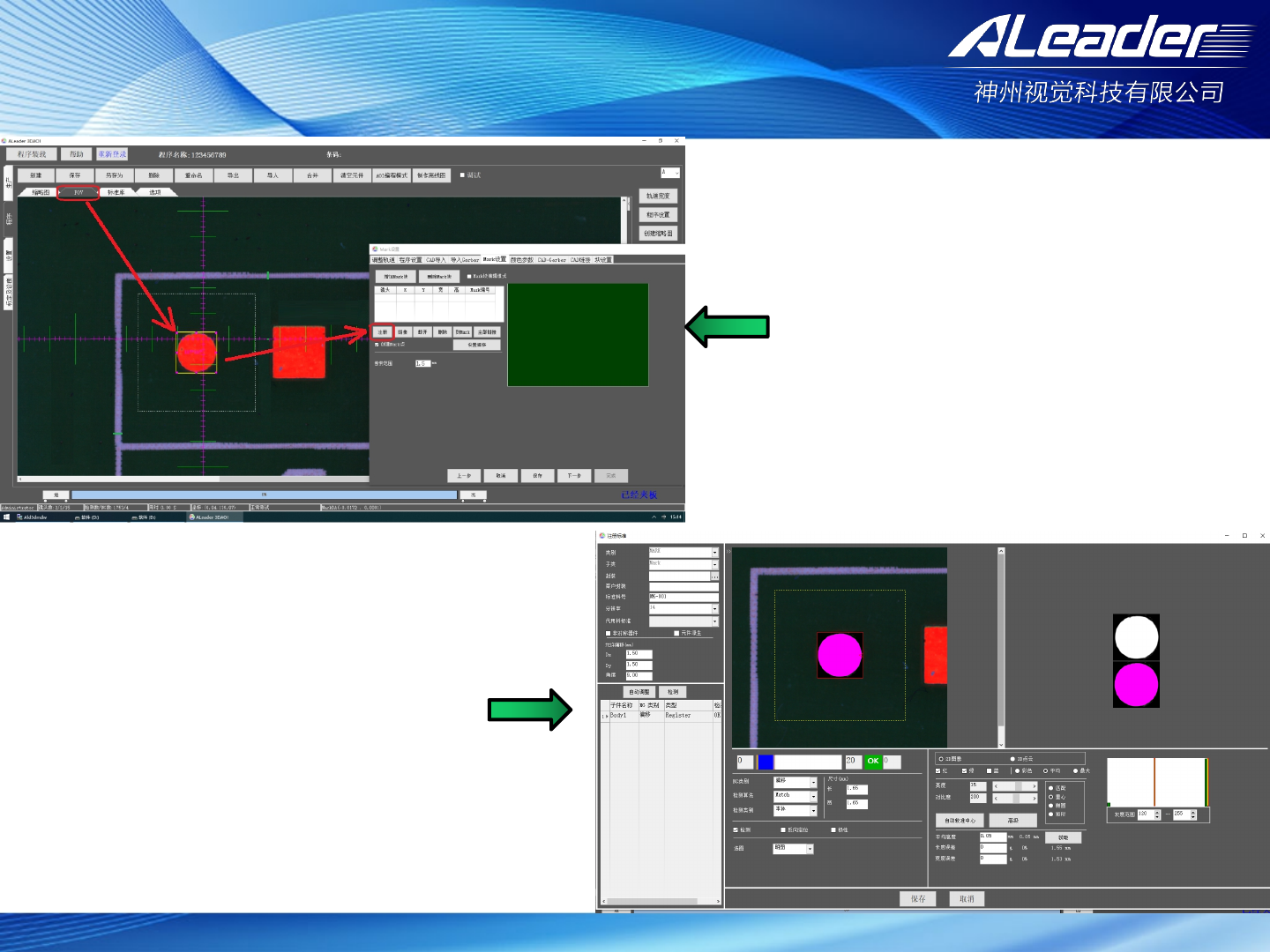

把CAD生成的坐标图与底板零件进行手动移动与零件大概重合，然后点击锁定
双击其中一个小红框，镜头会移动到当前选中框的位置，如左图所示
可以看到有十字架、元件框、零件；
当前检测框与零件位置有偏差，点击元件中心点，使十字架处于零件中心
然后点击“设置标识点”，同理在对角位置设置另外一个标识点
这样可以对整所有检测框与零件的位置 最后点击“导入”即可
