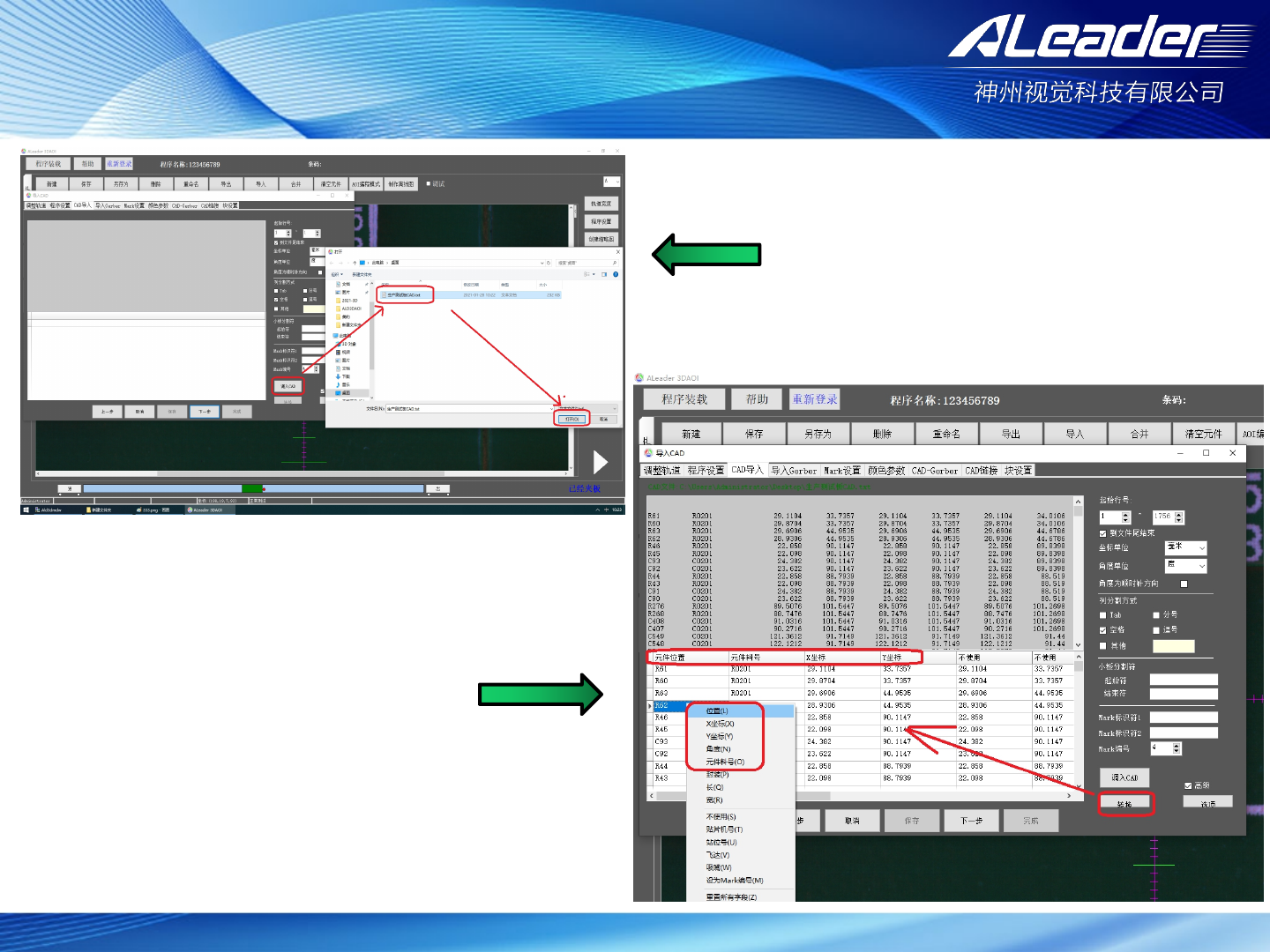

Ø步骤5.1：CAD导入（无坐标时该步骤可以跳过）
选中对应的CAD坐标，根据实际情况选择分割方式，
导入后点击转换
并定义所需的数据字段
点击下一步
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk
Ø步骤5.2：CAD导入（无坐标时该步骤可以跳过）
把CAD生成的坐标图与底板零件进行手动移动与零件大概重合，然后点击锁定
双击其中一个小红框，镜头会移动到当前选中框的位置，如左图所示
可以看到有十字架、元件框、零件；
当前检测框与零件位置有偏差，点击元件中心点，使十字架处于零件中心
然后点击“设置标识点”，同理在对角位置设置另外一个标识点
这样可以对整所有检测框与零件的位置 最后点击“导入”即可
服务热线：400-1189-123 www.aleader.hk E-mail：aoi@aleader.hk
Ø步骤6：基板底色设置
黄色框为取图区域框
选择有底板有零件的区域
用黄色框框住
点击“取图”
并利用小红框框住底色区域
点击获取可以提取底色
选择取图方式，点击取图
根据实际情况可选择：
“正常”
“明图”
“暗图”
最终的效果为：
底板为粉红色区域，与其他
区域能够区分
完成后点击下一步
