KE-2010-Rev10.pdf - 第111页
- 10 6 - REF .NO N O TE PART NO D E S C R I P T I O N 品 名 Q ty 1 E60 29-7 29-0 B 0 F P I 20 F ASM. ＦＰＩ ２０ Ｆ 組 1 2 E6 0 2 9-729-0A0 F PI BRACKET F20 ASM. ＦＰＩ ブラケット Ｆ ２０組 (1) 3 E6 0 2 2-729-000 F PI BRACKET F20 ＦＰＩ ブラケット Ｆ…
- 105 -

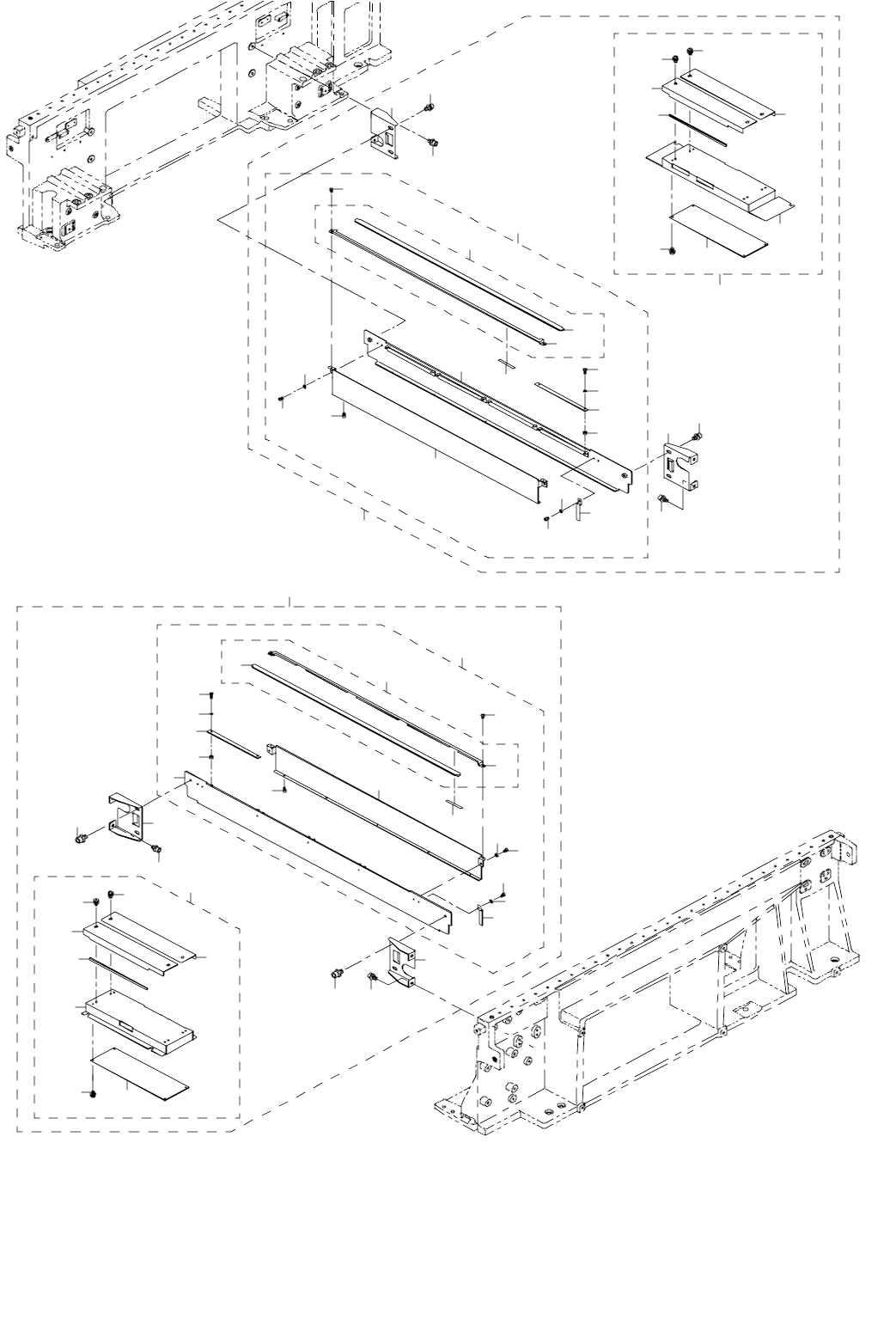

55.FEEDER POSITION INDICATOR COMPONENTS
フィーダポジションインジケータ関係
21
26
43
44
14
15
22
51
25
21
50
42
13
2
3
4
5
6
7
8
9
10
12
11
16
17
18
48
23
24
20
27
27
28
28
29
1
30
31
32
33
34
46
35
36
37
38
39
47
41
40
45
20
49
49
22
50
51
55
54
52
56
56
57
57
58
53
19
- 106 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E6029-729-0B0 FPI 20F ASM.
ＦＰＩ ２０ Ｆ 組
1
2 E6029-729-0A0 FPI BRACKET F20 ASM.
ＦＰＩ ブラケット Ｆ ２０組
(1)
3 E6022-729-000 FPI BRACKET F20
ＦＰＩ ブラケット Ｆ ２０
(1)
4 E6024-729-000 FPI COVER B20
ＦＰＩ カバー Ｂ ２０
(1)
5 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(5)
6 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
7 E6025-729-0A0 FPI COVER U20 ASM.
ＦＰＩ カバー Ｕ ２０組
(1)
8 E6025-729-000 FPI COVER U20
ＦＰＩ カバー Ｕ ２０
(1)
9 E6028-729-000 FPI PLATE 20
ＦＰＩ プレート２０
(1)
10 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(2)
11 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(4)
12 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(4)
13 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
(4)
14 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(8)
15 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(8)
16 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(8)
17 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(2)
18 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(4)
19 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.2)
20 E6021-729-000 FPI SIDE BRACKET 20
ＦＰＩ サイドブラケット２０
(2)
21 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
22 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
23 E6026-729-0A0 FPI CONTROL BOARD BRACKET ASM.
ＦＰＩ 制御基板ブラケット Ｆ ２０組
(1)
24 E6026-729-000 FPI BOARD COVER F20
ＦＰＩ 基板カバー Ｆ ２０
(1)
25 E8628-729-0A0 FPI CONTROL BOARD ASM.
ＦＰＩ 制御基板組
(1)
26 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
27 E6031-729-000 FPI BOARD DUST COVER 20
ＦＰＩ 基板ダストカバー２０
(2)
28 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(4)
29 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.2)
30 E6030-729-0B0 FPI 20R ASM.
ＦＰ １２０ Ｒ 組
1
31 E6030-729-0A0 FPI BRACKET R20 ASM.
ＦＰＩ ブラケット Ｒ ２０組
(1)
32 E6023-729-000 FPI BRACKET R20
ＦＰＩ ブラケット Ｒ ２０
(1)
33 E6024-729-000 FPI COVER B20
ＦＰＩ カバー Ｂ ２０
(1)
34 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(5)
35 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(2)
36 E6025-729-0A0 FPI COVER U20 ASM.
ＦＰＩ カバー Ｕ ２０組
(1)
37 E6025-729-000 FPI COVER U20
ＦＰＩ カバー Ｕ ２０
(1)
38 E6028-729-000 FPI PLATE 20
ＦＰＩ プレート２０
(1)
39 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(2)
40 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(4)
41 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(4)
42 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
(4)
43 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(8)
44 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(8)
45 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(8)
46 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(2)
47 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(4)
48 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.2)
49 E6021-729-000 FPI SIDE BRACKET 20
ＦＰＩ サイドブラケット２０
(2)
50 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
51 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
52 E6027-729-0A0 FPI CONTROL BOARD BRACKET ASM.
ＦＰＩ 制御基板ブラケット Ｒ ２０組
(1)
53 E6027-729-000 FPI BOARD COVER R20
ＦＰＩ 基板カバー Ｒ ２０
(1)
54 E8628-729-0A0 FPI CONTROL BOARD ASM.
ＦＰＩ 制御基板組
(1)
55 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
56 E6031-729-000 FPI BOARD DUST COVER 20
ＦＰＩ 基板ダストカバー２０
(2)
57 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(4)
58 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.2)
- 107 -
56.SOT DIRECTION INSPECTION COMPONENTS
ＳＯＴ 方向検査関係
1
7
6
5
4
3
2
