- 47 - 24 . M N LA HE AD CO M PON EN T S (1 ) ＭＮＬＡ ヘッド関係（１） 16 2 9 10 8 2 13 11 14 12 7 15 4 3 4 4 3 4 5 6 1

100%1 / 136
- 46 -
NOTE( 注記 ) #01....EXCEPT CE ＣＥ を除く
#02....FOR CE ＣＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00574 DRIVE CYLINDER ASSY
ドライブシリンダ組
1
2 400-00575 DRIVE CYLINDER L
ドライブシリンダ Ｌ
(1)
3 400-00576 DRIVE CYLINDER R
ドライブシリンダ Ｒ
(1)
4 400-08458 DRIVER SUPPORT
ドライバーサポート
(1)
5 SL-6052092-TN SCREW
座金付き六角穴ボルト
(6)
6 SL-6051292-TN SCREW
座金付き六角穴ボルト
(2)
7 400-23687 DRIVE CYLINDER CABLE
ドライブシリンダーケーブル
(2)
8 PV-1399050-00 3 PORT ELECTROMAGNETIC VALVE
３ポート電磁弁
(1)
9 PJ-3010651-06 KNIFE UNION
メスユニオン
1
10
#01
E2508-729-0A0 CONNECTOR BRACKET ASM.
コネクタブラケット組
1
11
#02
E2508-729-AA0 CONNECTOR BRACKET ASM.
コネクタブラケット組
1
12
#02
HK-0429900-8A CAP
キャップ
(1)
13
#01
E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィーダバンク基板組
(1)
14
#02
E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィーダバンク基板組
(2)
15 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(16)
16 E8618-721-0A0 FEEDER I/F BOARD ASM.
フィーダ Ｉ ／ Ｆ 基板組
(1)
17 B4011-210-000 SPACER
基板スペ−サ
(4)
18 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(4)
19 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ ２ Ｌ ＝８
(4)
20 HX-0029400-00 FIXED BASE
固定ベース
(1)
21 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
22 E2904-700-000 SOCKET
ソケット
(2)
23 PJ-3010651-06 KNIFE UNION
メスユニオン
(2)
24 PJ-2300061-00 UNION 06
隔壁用ユニオン ０６
(1)
25 PJ-3050600-04 TEE
チーズ
(1)
26 PJ-0320090-05 NIPPLE
エアカプラニップル
(1)
27 E2642-721-000 CONNECTOR NO. LABEL
コネクタ ＮＯ．ラベル
(1)
28 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(1.3)
29 EA-9500B01-00 CABLE BAND
束線バンド
(4)
30 E2508-729-000 CONNECTOR BRACKET
コネクタブラケット
(1)
31 SM-4031201-SC SCREW M3 X 12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(4)
32
#02
HN-0017900-0B NOISE FILTER
ノイズフィルタ
(6)
33
#02
HN-0017900-0D FERRITE CLAMP
フェライトクランプ
(4)
34 HX-0032600-0M DOME PLUG
ドーム プラグ
1
35 HX-0041100-00 CABLE PARTS
束線パーツ
3
36 E2904-700-000 SOCKET
ソケット
1
37 PJ-3080600-03 Y UNION
ユニオンワイ
2
- 47 -

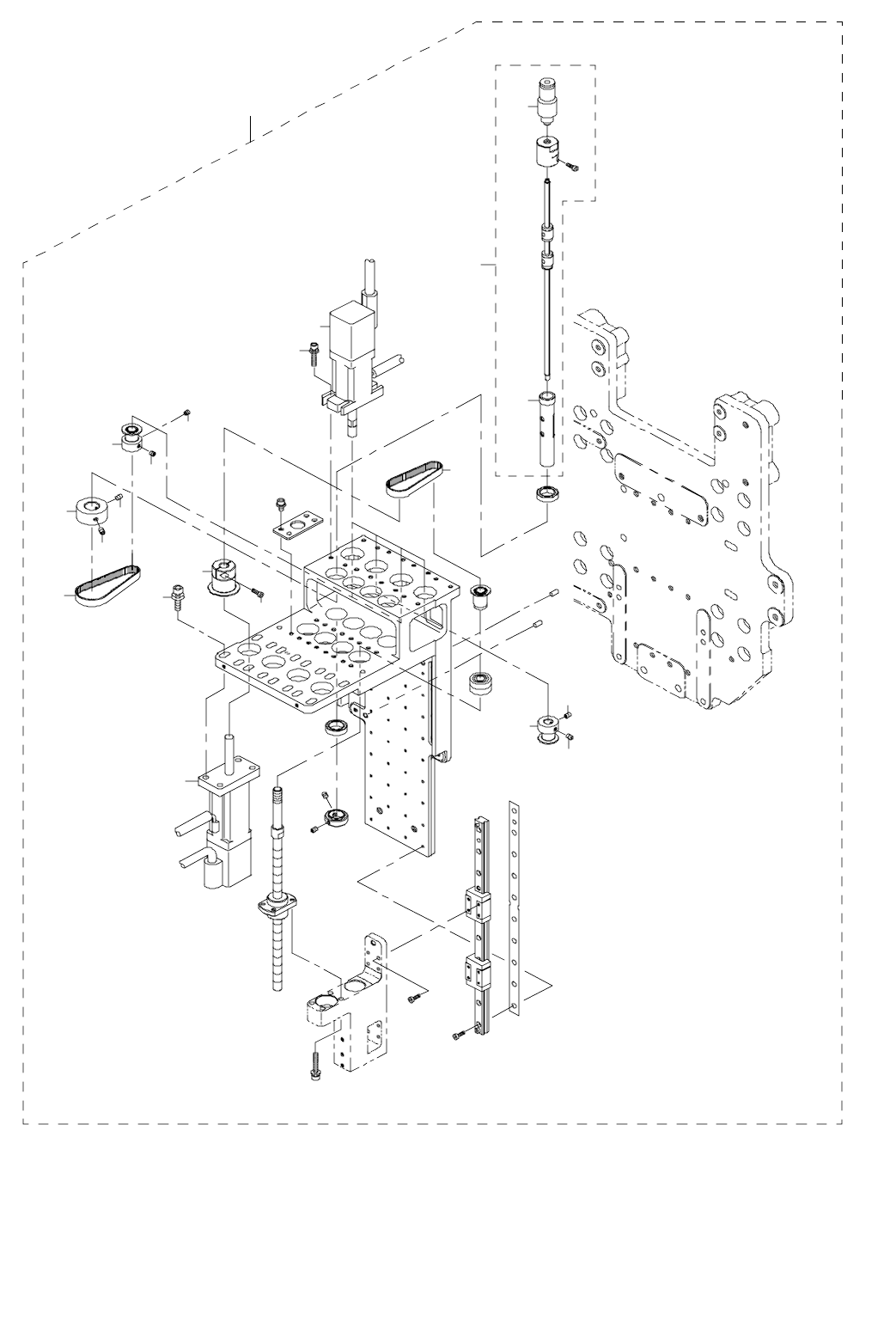

24.MNLA HEAD COMPONENTS (1)
ＭＮＬＡ ヘッド関係（１）
16
2
9
10
8
2
13
11
14
12
7
15
4
3
4
4
3
4
5
6
1
- 48 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3000-729-0A0 MNLA HEAD ASM.
ＭＮＬＡ ヘツド組
1
2 SM-8030412-TP SCREW
止めねじ Ｍ ３ Ｌ ＝４
(8)
3 E3013-729-000 THETA MOTOR PULLEY
θ モータプーリ
(4)
4 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(8)
5 E9630-729-000 THETA AC SERVO MOTOR (20W)
θ 軸 ＡＣ サ−ボモ−タ（２０ Ｗ）
(4)
6 SL-6031692-TN SCREW
座金付き六角穴ボルト
(16)
7 E3014-729-000 TIMING BELT THETA
タイミングベルト θ
(4)
8 E3030-729-0A0 SPLINE HOUSING ASM.
スプラインハウジング組
(4)
9 E3031-729-000 SPLINE HOUSING
スプラインハウジング
(4)
10 PJ-2105041-00 HALF UNION
ハーフユニオン
(4)
11 E3020-729-000 Z MOTOR PULLEY
Ｚ モータプーリ
(4)
12 SM-6020752-TN BOLT M2 L=7
六角穴ボルト Ｍ ２ Ｌ ＝７
(4)
13 E9629-729-000 Z AXIS AC SERVO MOTOR (30W)
Ｚ 軸 ＡＣ サ−ボモ−タ（３０ Ｗ）
(4)
14 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(16)
15 E3021-729-000 TIMING BELT Z
タイミングベルト Ｚ
(4)
16 E3012-729-000 THETA PULLEY
θ プーリ
(4)
