- 51 - 26 . H EA D REL ATE D CO MP ON ENT S ヘッド周り関係 45 40 41 36 33 29 37 20 38 25 27 8 9 20 2 4 5 5 6 14 7 11 15 16 19 18 17 7 23 53 39 42 42 16 15 17 6 9 21 22 13 43 52 26 30 44 28 24 32 10 31 28 2 4 28 28 35 46 50 48 2…
- 50 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3040-729-0A0 Z SLIDER BRACKET ASM.
Ｚ スライドブラケット組
4
2 E3050-729-0A0 Z SLIDER SHAFT ASM.
Ｚ スライドシャフト組
(4)
3 E3052-729-000 FILTER
フィルタ
(1)
4 E3060-729-0A0 NOZZLE OUTER SHAFT ASM.
ノズルアウタシャフト組
(1)
5 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(1)
6 E3042-729-000 PUSHER RUBBER
プッシャーゴム
(1)
7 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(1)
8 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(2)
9 E3044-729-000 SET COLLA
セットカラー
(1)
10 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(2)
11 E3045-729-000 Z SENSOR DOG
Ｚ センサドグ
(1)
12 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
2
13 E3027-729-000 COUPLING
カップリング
4
14 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
0.02
15 E3026-729-000 HEAD UP SPRING
ヘッドアップスプリング
4
16 E3001-729-000 MNLA HEAD SHIM A
ＭＮＬＡ ヘッドシム Ａ
1
17 E3002-729-000 MNLA HEAD SHIM B
ＭＮＬＡ ヘッドシム Ｂ
1
18 E3003-729-000 MNLA HEAD SHIM C
ＭＮＬＡ ヘッドシム Ｃ
1
19 E3019-721-000 HEAD CENTER SHIM A
ヘッドセンタシム Ａ
1
20 E3020-721-000 HEAD CENTER SHIM B
ヘッドセンタシム Ｂ
1
21 E3021-721-000 HEAD CENTER SHIM C
ヘッドセンタシム Ｃ
1
22 SL-6051442-TN SCREW
座金付き六角穴ボルト
2
23 SL-6052092-TN SCREW
座金付き六角穴ボルト
2
24 E3004-729-000 MNLA BRACKET
ＭＮＬＡ ブラケット
1
25 SL-6042592-TN SCREW
座金付き六角穴ボルト
2
26 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
27 E9611-729-000 MNLA
ＭＮＬＡ
1
28 SL-6051492-TN SCREW
座金付き六角穴ボルト
1
29 SL-6052092-TN SCREW
座金付き六角穴ボルト
2
30 E3005-729-000 LIMIT DAMPER L
リミットダンパー Ｌ
1
31 E3006-729-000 Z SENSOR BASE
Ｚ センサーベース
1
32 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
4
33 E3007-729-000 Z STOPPER
Ｚ ストッパ
1
34 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
35 E3008-729-000 MNLA HEAD SHIM D
ＭＮＬＡ ヘッドシム Ｄ
1
36 E3047-729-000 HEAD CENTER SHIM D
ヘッドセンタシム Ｄ
1
37 E3005-729-000 LIMIT DAMPER L
リミットダンパー Ｌ
1
- 51 -

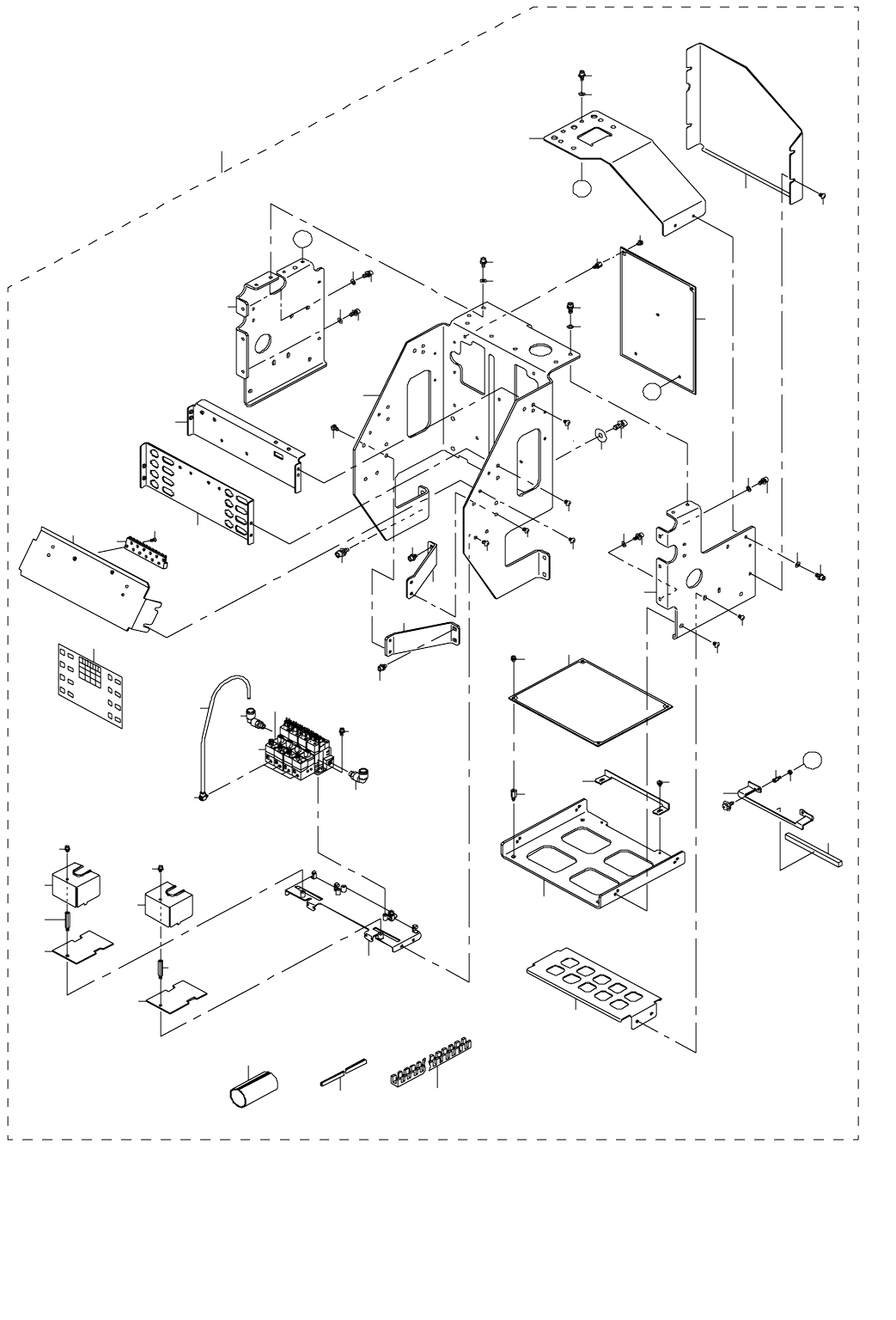

26.HEAD RELATED COMPONENTS
ヘッド周り関係
45
40
41
36
33
29
37
20
38
25
27
8
9
20
2
4
5
5
6
14
7
11
15
16
19
18
17
7
23
53
39
42
42
16
15
17
6
9
21
22
13
43
52
26
30
44
28
24
32
10
31
28 24
28
28
35
46
50
48
28
28
47
49
51
A
A
7
28
24
12
24
24
24
24
28
34
B
B
3
1
54
- 52 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3200-729-0A0 HEAD RELATED 20 ASM.
ヘッド周り１０組
1
2 E3231-729-000 CONNECTOR LABEL 20L
コネクタラベル２０ Ｌ
(1)
3 E3202-729-000 HEAD STUD
ヘッドスタッド
(5)
4 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(9)
5 E3203-729-000 T PLATE SUPPORT D
Ｔ プレ−トサポ−ト Ｄ
(2)
6 SL-6040892-TN SCREW
座金付き六角穴ボルト
(10)
7 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(8)
8 WP-0651646-SC WASHER
平座金
(5)
9 SL-6051492-TN SCREW
座金付き六角穴ボルト
(9)
10 E8613-729-BA0 HEAD MAIN PWB B ASM.
ヘッドメイン基板 Ｂ 組
(1)
11 E3204-729-000 CONNECTOR SUPPORT 10
コネクタサポート１０
(1)
12 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
13 E3205-729-000 EJECTOR BASE 10
エジェクタベース１０
(1)
14 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
15 E3206-729-000 SENSOR RELAY PWB COVER
センサ中継 ＰＷＢ カバ−
(2)
16 HX-0035400-0M STUD
基板サポート
(2)
17 SL-6030692-TN SCREW
座金付き六角穴ボルト
(2)
18 400-10678 EJYECTOR UNIT
エジェクタユニット
(1)
19 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
20 PJ-3040851-01 ELBOW UNION
エルボユニオン
(2)
21 PJ-0460525-03 HOSE ELBOW
ホ−ス エルボ
(4)
22 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(1.08)
23 E3207-729-000 HEAD RELAY PWB COVER 10
ヘッド中継 ＰＷＢ カバー１０
(1)
24 SL-6041242-TN BOLT
座金付き六角穴ボルト
(12)
25 E3209-729-000 T PLATE SUPPORT 10L
Ｔ プレートサポート１０ Ｌ
(1)
26 E9632-715-D00 ZIPPER TUBE (GPJ-30)
ジッパーチューブ（ＧＰＪ −３０）
(0.8)
27 E3210-729-000 T PLATE SUPPORT 10R
Ｔ プレートサポート１０ Ｒ
(1)
28 WP-0431005-SP PLAIN WASHER 4.3X12X1
平座金
(14)
29 E3215-729-000 CONNECTOR COVER 10
コネクタカバー１０
(1)
30 E3211-729-000 PWB BASE
ＰＷＢ ベ−ス
(1)
31 E2509-725-000 PWB SPACER
ＰＷＢ スペーサ
(4)
32 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
33 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
34 400-27175 CB BASE 10
ＣＢ ベース１０
(1)
35 SL-6041242-TN BOLT
座金付き六角穴ボルト
(2)
36 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
37 E2117-802-000 TUBE CLAMP
チューブクランプ
(1)
38 SM-1860601-SC SCREW M2.6 L=6
皿小ねじ Ｍ ２．６ Ｌ ＝６
(2)
39 E8612-729-CA0 HEAD RELAY PWB C ASM.
ヘッド中継基板 Ｃ 組
(1)
40 E3213-729-000 HEAD TOP COVER 10
ヘッドトップカバー１０
(1)
41 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
42 E8611-729-0A0 SENSOR RELAY PWB ASM.
センサ中継基板組
(2)
43 HX-0036700-0A BUSH
ブッシュ
(1)
44 E3214-729-000 HMS PWB SUPPORT
ＨＭＳ ＰＷＢ サポ−ト
(1)
45 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
46 E5776-172-000 TOP COVER PACKING PU
トップカバー パッキン ＰＵ
(0.1)
47 HX-0035400-0C BASE PARTS
基板パーツ
(2)
48 E3216-729-000-A CONNECTOR CLAMP
コネクタクランプ
(2)
49 G5841-830-000 SPACER
スペーサ
(2)
50 E3217-729-000 CONNECTOR CLAMP (B)
コネクタクランプ（Ｂ）
(1)
51 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
52 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(1)
53 E3201-729-000 HEAD TOP PLATE 10
ヘッドトッププレート１０
(1)
54 E3273-729-000 FILTER ELEMENT
フィルタエレメント
(4)
