- 91 -
48.CVS COMPONENTS
ＣＶＳ 関係
2
2
3
7
8
9
10
11
12
13
16
17
15
19
25
25
24
18
25
5
6
6
5
4
4
14
14
21
23
22
1
20
3
A
A
26
26
26
- 92 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E5151-729-0A0 VERFYCATION ASM.
ベリフィケーション組
1
2 E7601-705-000 CONTACT V
コンタクト Ｖ
(2)
3 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
4 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ ２ Ｌ ＝６
(2)
5 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ ２
(2)
6 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ ２
(2)
7 PA-0601013-A0 AIR CYLINDER
エアシリンダ
(1)
8 SM-6031202-TN SCREW M3 L=12
六角穴ボルト Ｍ ３ Ｌ ＝１２
(2)
9 PC-0105190-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
(1)
10 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(1)
11 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
12 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(2)
13 PJ-0460390-01 ELBOW
バ−ブエルボ
(1)
14 E2610-760-000 BARB COUPLING
バ−ブ結合
(2)
15 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.5)
16 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.12)
17 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.06)
18 E7613-705-000 VERFY COVER
ベリファイカバー
(1)
19 SM-1030601-SN SCREW M3X0.5 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
20 PJ-3040400-04 ELBOW
レジューサエルボ
(1)
21 PJ-3050600-04 TEE
チーズ
(1)
22 E8671-705-0A0 VERFY I/F BASE ASM.
ＶＥＲＦＹ Ｉ／Ｆ基板組
(1)
23 E9701-705-0A0 VERFYDMM ASM.
ＶＥＲＦＹＤＭＭ 組
(1)
24 E9589-705-0A0 VRFY SV CABLE ASM.
ＶＲＦＹ ＳＶ ケ−ブル組
(1)
25 E7618-705-000 BOLL SLIDE
ボールスライド
(3)
26 SM-1860451-SC SCREW M2.6 L=4
皿小ねじ Ｍ ２．６ Ｌ ＝４
(6)
- 93 -

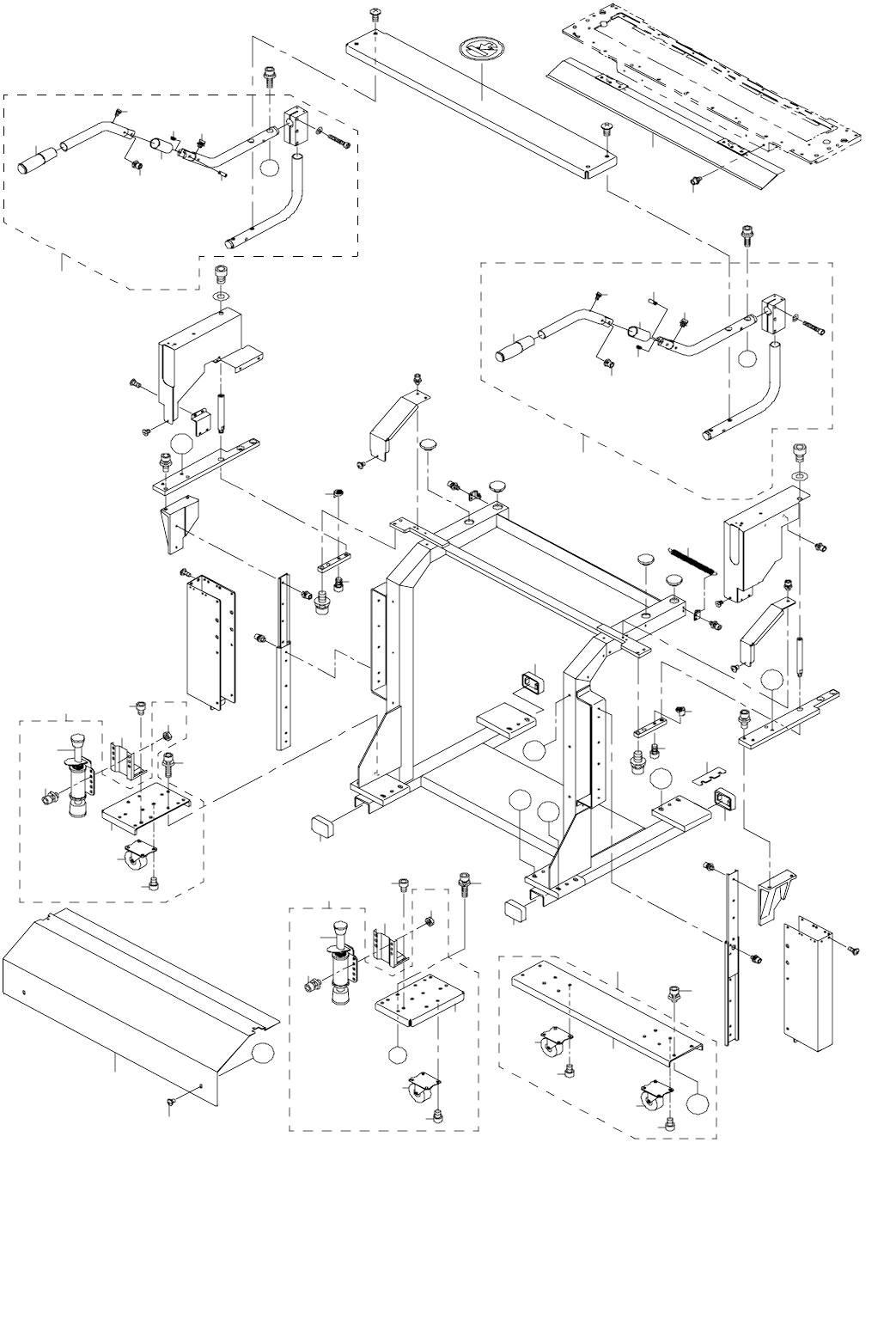

49.REPLACING OVERALL CHANGER TABLE COMPONENTS (1)
一括交換台関係（１）
15
16
5
2
4
3
14
13
38
18
37
19
17
3
4
20
8
9
6
7
38
11
37
12
10
A
A
C
23
35
36
30
25
26
24
27
28
22
21
32
34
33
20
D
29
31
B
B
C
1
41
41
41
D
D
42
45
43
44
E
E
40
39
46
47
41
46
47
