- 41 - 2 1 .X- Y CO M P ON EN T S ( 5 ) Ｘ − Ｙ 関係（５） 6 1 2 14 16 3 3 5 9 8 11 10 13 10 10 8 9 11 11 9 8 10 10 13 12 11 7 4 17
- 40 -
NOTE( 注記 ) #01....FOR 2010M ２０１０ Ｍ 用
#02....FOR 2010L ２０１０ Ｌ 用
#03....FOR 2010E ２０１０ Ｅ 用
#04....FOR 2010L,E ２０１０ Ｌ，Ｅ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
SL-6103042-TN SCREW
座金付き六角穴ボルト
8
2
#01
E2018-729-000 LM GUIDE Y(10M)
ＬＭ ガイド Ｙ（１０ Ｍ）
2
3
#02
E2003-729-000 LM GUIDE Y(M)
ＬＭ ガイド Ｙ（Ｍ）
2
4
#03
E2008-729-000 LM GUIDE Y(L)
ＬＭ ガイド Ｙ（Ｌ）
2
5 SM-6051402-TN HEXAGONAL-HOLE BOLT M5 L=14
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１４
33
6
#02
SM-6051402-TN HEXAGONAL-HOLE BOLT M5 L=14
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１４
36
7
#03
SM-6051402-TN HEXAGONAL-HOLE BOLT M5 L=14
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１４
38
8 E2022-729-0B0 Y SHAFT SUB R ASM.
Ｙ 軸サブ Ｒ 組
1
9 E2022-729-0A0-A YA PULLEY BRACKET R ASM.
ＹＡ プーリブラケット Ｒ 組
(1)
10 SL-6062592-TN SCREW
座金付き六角穴ボルト
(4)
11 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
12 SM-6084002-TN SCREW M8 L=40
座金付き六角穴ボルト Ｍ ８ Ｌ ＝４０
(1)
13 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(1)
14 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
(1)
15 SL-6062592-TN SCREW
座金付き六角穴ボルト
(4)
16 SM-6043002-TN SCREW
座金付き六角穴ボルト
(1)
17 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
18 400-08334 YM BRACKET
ＹＭ ブラケット
(1)
19 SL-6061692-TN SCREW
座金付き六角穴ボルト
(4)
20 SL-6051642-TN SCREW
座金付き六角穴ボルト
(4)
21 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
22 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
23 E2323-721-000 YM FAN BRACKET
ＹＭ ファンブラケット
(1)
24 SL-6051042-TN SCREW
座金付き六角穴ボルト
(2)
25 PH-0600202-S0 PIN 6X20
平行ピン ６ Ｘ ２０
(3)
26 PS-0600182-KP SPRING PIN
スプリングピン ６ Ｘ １８
(8)
27 E2333-715-000 CAUTION SEAL
注意シール
(1)
28 E2350-729-000 STOPPER RUBBER S
ストッパゴム Ｓ
(4)
29 SM-6106502-TP HEXAGONAL-HOLE BOLT M10 L=65
座金付き六角穴ボルト Ｍ １０ Ｌ ＝６５
(2)
30 E2323-725-000 Y-ORG BRACKET
Ｙ − ＯＲＧ ブラケット
(1)
31 E2031-729-0A0 YB PULLEY BRACKET R ASM.
ＹＢ プ−リブラケット Ｒ 組
(1)
32 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(4)
33
#01
E2019-729-000 TIMING BELT YB (10M)
タイミングベルト ＹＢ（１０ Ｍ）
2
34 E2041-729-000 Y BELT STAY (1)
Ｙ ベルト支え（１）
2
35 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
3
36 E2042-729-000 Y BELT STAY (2)
Ｙ ベルト支え（２）
2
37 SL-6041242-TN SCREW
座金付き六角穴ボルト
7
38
#01
E9609-721-A00 MAGNET SCALE
マグネスケール
1
39
#02
E9643-729-000 MAGNET SCALE (SL130-100)
マグネスケ−ル（ＳＬ １３０−１００）
1
40
#04
SL-6103042-TN SCREW
座金付き六角穴ボルト
9
41
#03
E9643-729-A00 MAGNET SCALE (SL130-110)
マグネスケ−ル（ＳＬ １３０−１１０）
1
42
#03
E2009-729-000 TIMING BELT YB(L)
タイミングベルト ＹＢ（Ｌ）
2
43
#02
E2004-729-000 TIMING BELT YB M
タイミングベルト ＹＢ（Ｍ）
2
- 41 -

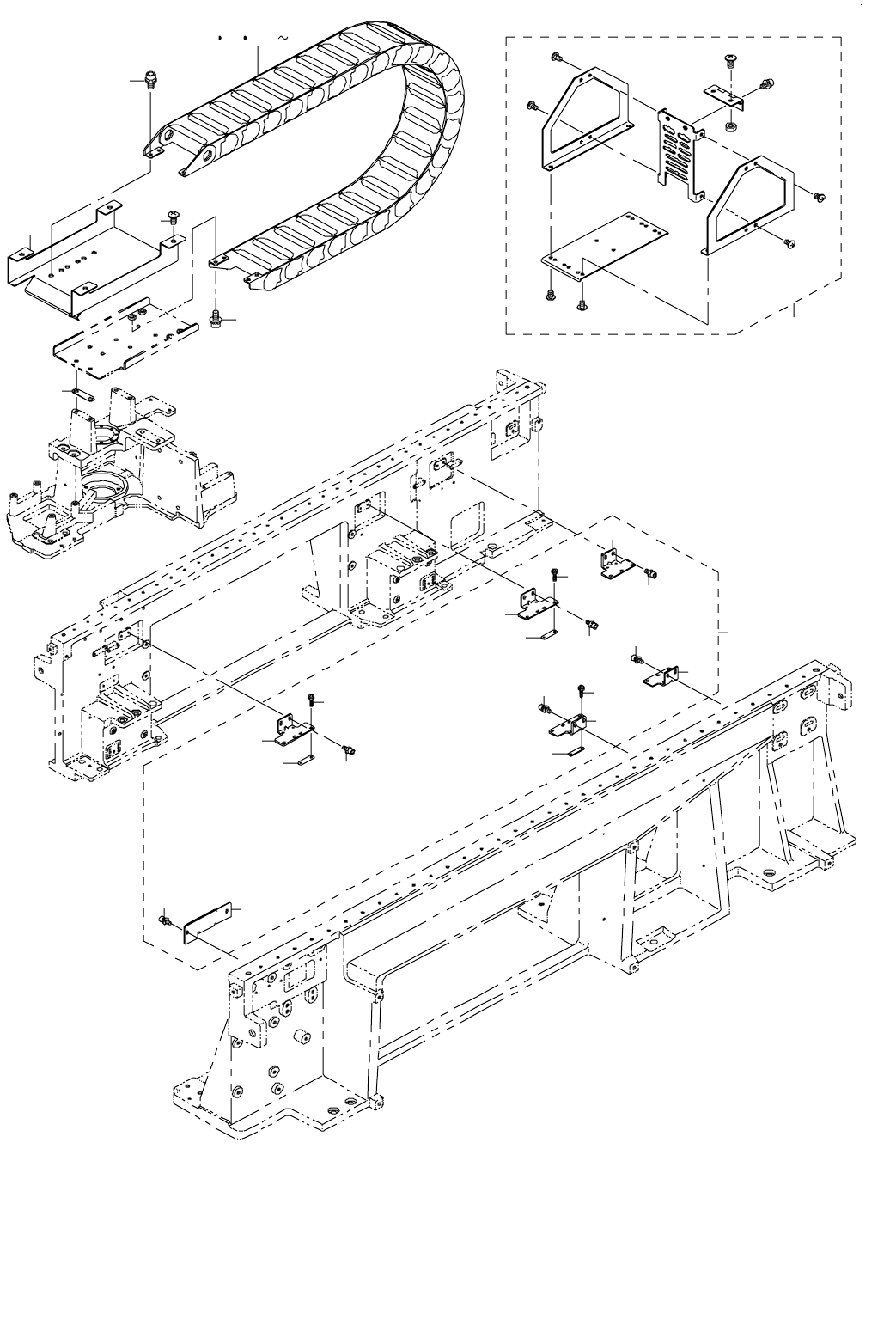

21.X-Y COMPONENTS (5)
Ｘ − Ｙ 関係（５）
6
1
2 14 16
3
3
5
9
8
11
10
13
10
10
8
9
11
11
9
8
10
10
13
12
11
7
4
17
- 42 -
NOTE( 注記 ) #01....FOR 2010M ２０１０ Ｍ 用
#02....FOR 2010L ２０１０ Ｌ 用
#03....FOR 2010E ２０１０ Ｅ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2057-729-000 Y AXIS PLASTIC RAIL ASM. (40)
Ｙ 軸プラレール組（４０）
1
2
#01
E2061-729-000 PLASTIC RAIL PARTITION (40)
Ｙ 軸プラレール組仕切り板（４０）
22
3 SL-6061492-TN SCREW
座金付き六角穴ボルト
8
4 SM-0061201-SC SCREW M6 L=12
トラスねじ Ｍ ６ Ｌ ＝１２
4
5 E2152-729-0A0 CONNECTOR BRACKET F ASM.
コネクタブラケット Ｆ 組
1
6 E2085-729-000-A CB ANGLE L (20)
ＣＢ アングル Ｌ（２０）
1
7 E2155-729-0A0 FEEDER DETECT SENSOR ASM.
フィ−ダ−検出センサ組
1
8 E2155-729-000 FSD BRACKET
ＦＳＤ ブラケット
(3)
9 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(4)
10 SL-6041092-TN SCREW
座金付き六角穴ボルト
(12)
11 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(12)
12 E2156-729-000 FSD BRACKET R
ＦＳＤ ブラケット Ｒ
(1)
13 E2158-729-000 FS BRACKET
ＦＳ ブラケット
(2)
14
#02
E2061-729-000 PLASTIC RAIL PARTITION (40)
Ｙ 軸プラレール組仕切り板（４０）
24
15
#03
E2061-729-000 PLASTIC RAIL PARTITION (40)
Ｙ 軸プラレール組仕切り板（４０）
25
16
#03
E2058-729-000 Y AXIS PLASTIC RAIL (40)
Ｙ 軸プラレール（４０）
1
17 400-13638 XA PULLY BRACKET SPACER
ＸＡ プリーブラケットスペーサ
2
