- 11 5 - 6 1 .W IR IN G DI AG RA M (3 ) ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（３） C P I C 1-3 B XM P0 (M AIN ) P6 AX IS 2 -3 P1 0 AX IS 6 -7 1-3 A 22 21 CN 11 4 S 6-2 3 S 6-6 7 C N1 15 CN 15 CN 14 1- 3B XM P P CB. 1-3 B XM P0 (C UB) P1 0 AX IS1…
- 114 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E9217-729-HA0 HOUR METER ASM.
アワーメータ組
1
2
#01
E9218-729-HA0 BREAKER INPUT CABLE ASM.
ブレーカ入力ケーブル組
1
3
#01
E9219-729-HA0 BRAKER OUTPUT CABLE ASM.
ブレーカ出力ケーブル組
1
4
#01
E9252-729-HA0 BASE FAN (L) ASM.
ベースファン（Ｌ）組
1
5
#01
E9254-729-HA0 BASE FAN (R) ASM.
ベースファン（Ｒ）組
1
6 #01 E9232-729-HA0 XL DRV POWER SOURCE CABLE ASM. ＸＬ ＤＲＶ 電源ケーブル組 1
7
#01
E9233-729-HA0 XR DRV POWER SOURCE CABLE ASM.
ＸＲ ＤＲＶ 電源ケーブル組
1
8
#01
E9234-729-HA0 YL DRV POWER SOURCE CABLE ASM.
ＹＬ ＤＲＶ 電源ケーブル組
1
9
#01
E9235-729-HA0 YR DRV POWER SOURCE CABLE ASM.
ＹＲ ＤＲＶ 電源ケーブル組
1
10
#01
E9237-729-HA0 AC SERVO +15V CABLE ASM.
ＡＣ サーボ＋１５ Ｖ ケーブル組
1
11
#01
E9245-729-HA0 Z/THETA FAN ASM.
Ｚ ／ θ ファン組
1
12
#01
E9249-729-HA0 CTRL UNIT TOP FAN ASM.
ＣＴＲＬ ユニット ＴＯＰ ファン組
1
13
#01
E9281-729-DA0 DRV1 POWER SOURCE CABLE ASM.
Ｚ １０ ＤＲＶ １電源ケーブル組
1
14
#01
E9298-729-HA0 MTC PWR CABLE (L) ASM.
ＭＴＣ ＰＷＲ ケーブル（Ｌ）組
1
15
#01
E9299-729-HA0 MTC PWR CABLE (R) ASM.
ＭＴＣ ＰＷＲ ケーブル（Ｒ）組
1
16
#01
E9220-729-HA0 MAIN SW OUTPUT CABLE ASM.
ＭＡＩＮ ＳＷ 出力ケーブル組
1
17
#01
E9221-729-HA0 PWR ON LIGHT ASM.
ＰＷＲ ＯＮ ライト組
1
18
#01
E9222-729-HA0 PWR ON LIGHT RELAY CABLE ASM.
ＰＷＲ ＯＮ ライト中継ケーブル組
1
19
#01
E9226-729-DA0 UPS INPUT CABLE ASM.
ＵＰＳ 入力ケーブル組
1
20
#01
E9238-729-HA0 AC SERVO FG CABLE ASM.
ＡＣ サーボ ＦＧ ケーブル組
1
21
#01
E9244-729-HA0 Z/THETA FAN RELAY CABLE ASM.
Ｚ ／ θ ファン中継ケーブル組
1
22
#01
E9246-729-HA0 XY FAN ASN.
ＸＹ ファン組
1
23
#01
E9248-729-HA0 TOP FAN RELAY CABLE ASM.
ＣＴＲＬ ユニット ＴＯＰ ファン中継ケーブル組
1
24
#01
E9251-729-HA0 BASE FAN (L) RELAY CABLE ASM.
ベースファン（Ｌ）中継ケーブル組
1
25
#01
E9253-729-HA0 BASE FAN (R) RELAY CABLE ASM.
ベースファン（Ｒ）中継ケーブル組
1
26
#01
E9247-729-HA0 YL MOTOR FAN ASM.
ＹＬ モータファン組
1
27
#01
E9250-729-HA0 YR MOTOR FAN ASM.
ＹＲ モータファン組
1
28
#01
E9297-729-HA0 POWER SOURCE CABLE ASM.
画像モニタ電源ケーブル組
1
29
#01
E9359-729-HA0 RELAY CABLE (F) ASM.
カッタ電源（Ｆ）中継ケーブル組
1
30 #01 E9361-729-HA0 RELAY CABLE (R) ASM. カッタ電源（Ｒ）中継ケーブル組 1
31 E9755-729-0A0 UPS SW1 CABLE ASM.
ＵＰＳ ＳＷ １ケーブル組
1
32 E9756-729-0A0 UPS SW2 CABLE ASM.
ＵＰＳ ＳＷ ２ケーブル組
1
33 E9757-729-0A0 UPS SW3 CABLE ASM.
ＵＰＳ ＳＷ ３ケーブル組
1
34 E9260-729-0A0 UPS SW CABLE ASM.
ＵＰＳ ＳＷ ケーブル組
1
35 E9225-729-0A0 UPS OUTPUT CABLE ASM.
ＵＰＳ 出力ケ−ブル組
1
- 115 -

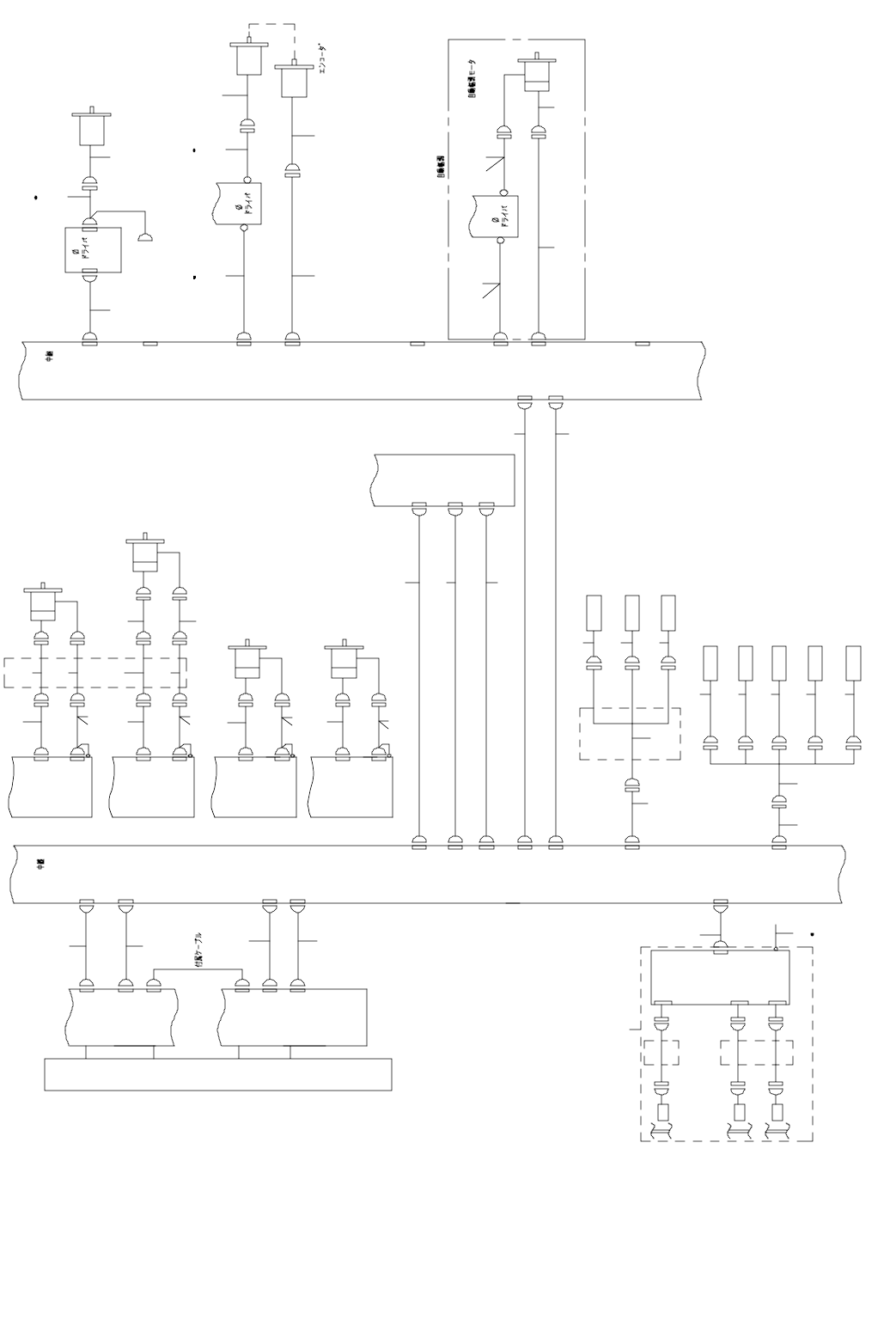

61.WIRING DIAGRAM (3)
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（３）
C
P
I
C
1-3B
XMP0
(MAIN)
P6
AX IS 2 -3
P1 0
AX IS 6 -7
1-3A
2221
CN 11 4
S6-23
S6-67 CN115
CN 15
CN 14
1-3B
XMP
PCB.
1-3B
XMP0
(CUB)
P10
AXIS12-13
P10
AXIS14-15
S7 -1 2 13
S7 -1 4 15
CN 12 1
CN116-1
23 24
CN 21
CN 16 -1
CN 10
3-2D
CN 7
CN107
12
13
CN128
CN139
CN138
CN136
CN137
CN140
44
FEEDER LIMIT
SENSOR
TRAY LIMIT
SENSOR
YL ORG SENSOR
-YL LIMIT SENSOR
YR ORG SENSOR
43 41 42
CN 6
CN106 CN127 CN130
CN131
CN132
11
37
Y CABLE BEAR
-XL LIMIT SENSOR
XL ORG SENSOR
+XL LIMIT SENSOR
CN19
CN109
CN108
CN18
2829
CN103
CN 3
CN 2
CN102
CN 1
CN101
25 26 27
XY-CN4
XY-CN3
XY-CN2
CN 4
CN 3
CN 2
1-2C
XY SERVO
CPU
1-1C
YR-AXIS
DRIVER
CN6
CN7
YR-CN6
YR-CN7
1-1B
1-1B
YL-AXIS
DRIVER
XR-AXIS
DRIVER
CN7
CN6
CN7
CN6
YL-CN7
YL-CN6
XR-CN7
XR-CN6
CN164
CN163
4
YR-AXIS
YL-AXIS
CN161
CN162
3
XR-AXIS
CN 15 7
CN 16 0
CN 15 6
CN 15 9
CN155
CN158
2
32 34
XL-AXIS
DRIVER
1-1B
CN6
CN7
XL-CN6
XL-CN7
CN151
CN153
3331
CN 15 4
CN 15 2
1
XL-AXIS
5- 2A
CN51
CN52
CN652
CN651
CN 54
CN 46
CN 65 4
CN 64 6
53
52
1- 5C
59
CN660
CN659
5
OPTION( )
5
1- 5B
CN 50
CN 45
CN 65 0
CN 64 5
4820 47
18
50
58
57
CN657
CN658
BU UP MOTOR(L)
BU UP
(L)
1- 3C
CN 44
CN 64 4
CN671
CN672 CN652
46
CN 65 5
PWR
(1-5B)
CENT MOTOR(L)
56
19
49
5
CN 1 CN 2
CARRY
PCB.
45
5
14
6
15
7
16
8
17
55
54
51
35 36
40 38 39
9
10
XY-MA
CN 11 0
MAGNE
SCALE
DETECTOR
30
TB2
YL
YR
X
X Y CABL E
BEAR
Y C AB LE
BEAR
60
- 116 -
NOTE( 注記 ) #01....FOR USE IN JAPAN 日本用
#02....FOR CE ＣＥ 用
#03....FOR EN ＥＮ 用
#04....EXCEPT ZN ＺＮ を除く
#05....FOR ZN ＺＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9263-729-0A0 XL MOTOR ENC CABLE ASM.
ＸＬ モ−タ ＥＮＣ ケ−ブル組
1
2 E9264-729-0A0 XR MOTOR ENC CABLE ASM.
ＸＲ モ−タ ＥＮＣ ケ−ブル組
1
3 E9265-729-0A0 YL MOTOR ENC CABLE ASM.
ＹＬ モ−タ ＥＮＣ ケ−ブル組
1
4 E9266-729-0A0 YR MOTOR ENC CABLE ASM.
ＹＲ モ−タ ＥＮＣ ケ−ブル組
1
5 E9268-729-0A0 POWER SOURCE CABLE ASM.
ＸＬ モ−タ 電源ケ−ブル組
1
6 E9269-729-0A0 POWER SOURCE CABLE ASM. ＸＲ モ−タ 電源ケ−ブル組 1
7 E9270-729-0A0 POWER SOURCE CABLE ASM.
ＹＬ モ−タ 電源ケ−ブル組
1
8 E9271-729-0A0 POWER SOURCE CABLE ASM.
ＹＲ モ−タ 電源ケ−ブル組
1
9
#01
E9277-729-0A0 MAGNET SCALE FG CABLE ASM.
マグネスケ−ル ＦＧ ケ−ブル組
1
10
#02
E9277-729-DA0 MAGNET SCALE FG CABLE ASM.
マグネスケール ＦＧ ケーブル組
1
11 E9278-729-0A0 X SHAFT LMT CABLE ASM.
Ｘ 軸 ＬＭＴ ケ−ブル組
1
12 E9279-729-0A0 Y SHAFT LMT CABLE ASM.
Ｙ 軸 ＬＭＴ ケ−ブル組
1
13 E9280-729-0A0 Y SHAFT LMT RELAY CABLE ASM.
Ｙ 軸 ＬＭＴ 中継ケ−ブル組
1
14
#03
E9268-729-HA0 POWER SOURCE CABLE ASM.
ＸＬ モータ 電源ケーブル組
1
15
#03
E9269-729-HA0 POWER SOURCE CABLE ASM.
ＸＲ モータ 電源ケーブル組
1
16
#03
E9270-729-HA0 POWER SOURCE CABLE ASM.
ＹＬ モータ 電源ケーブル組
1
17
#03
E9271-729-HA0 POWER SOURCE CABLE ASM.
ＹＲ モータ 電源ケーブル組
1
18
#03
E9426-729-HA0 BU MOTOR (L) RELAY CABLE ASM.
ＢＵ モータ（Ｌ）中継ケーブル組
1
19 #03 E9423-729-HA0 CENT MOTOR(L) RELAY CABLE ASM. ＣＥＮＴ モータ（Ｌ）中継ケーブル組 1
20
#03
E9417-729-HA0 BU MOTOR PULSE CABLE ASM.
ＢＵ モータパルスケーブル組
1
21 E9711-729-000 MAIN 1(AXIS 2-3) CABLE
メイン１（ＡＸＩＳ ２−３）ケ−ブル
1
22 E9712-729-000 MAIN 1(AXIS 6-7) CABLE
メイン１（ＡＸＩＳ ６−７）ケ−ブル
1
23 E9713-729-000 SUB 1(AXIS 4-5) CABLE
サブ１（ＡＸＩＳ ４−５）ケ−ブル
1
24 E9714-729-000 SUB 1(AXIS 6-7) CABLE
サブ１（ＡＸＩＳ ６−７）ケ−ブル
1
25 E9717-729-000 X MOTOR CTRL CABLE
Ｘ モ−タ ＣＴＲＬ ケ−ブル
1
26 E9718-729-000 Y MOTOR CTRL CABLE
Ｙ モ−タ ＣＴＲＬ ケ−ブル
1
27 E9720-729-000 XY MOTOR ALM CABLE
ＸＹ モ−タ ＡＬＭ ケ−ブル
1
28 E9722-729-000 YC LMT CABLE
ＹＣ ＬＭＴ ケ−ブル
1
29 E9730-729-000 CONVEY MOTOR CTRL CABLE (L)
搬送モ−タ ＣＴＲＬ ケ−ブル（Ｌ）
1
30 E9740-729-000 MAGNET SCALE I/F CABLE マグネスケール Ｉ ／ Ｆ ケーブル 1
31 E9301-729-AA0 XL ENC CABLE ASM.
ＸＬ ＥＮＣ ケ−ブル（Ｙ ベア）組
1
32 E9302-729-0A0 XR ENC CABLE ASM.
ＸＲ ＥＮＣ ケ−ブル（Ｙ ベア）組
1
33 E9303-729-0A0 XL POWER CABLE ASM.
ＸＬ 電源ケ−ブル（Ｙ ベア）組
1
34 E9304-729-0A0 XR POWER CABLE ASM.
ＸＲ 電源ケ−ブル（Ｙ ベア）組
1
35 E9305-729-0A0 XR ENC X AXIS RELAY CABLE ASM.
ＸＲ ＥＮＣ Ｘ 軸中継ケ−ブル組
1
36 E9306-729-0A0 POWER X AXIS RELAY CABLE ASM.
ＸＲ 電源 Ｘ 軸中継ケ−ブル組
1
37 E9307-729-0A0 X AXIS LMT CABLE ASM.
Ｘ 軸 ＬＭＴ ケ−ブル（Ｙ ベア）組
1
38 E9401-729-0A0 XL HOME POSITION SENSOR ASM.
ＸＬ 原点センサ組
1
39 E9402-729-0A0 XL MINUS LIMITER SENSOR ASM.
ＸＬ マイナスリミットセンサ組
1
40 E9403-729-0A0 XL PLUS LIMITER SENSOR ASM.
ＸＬ プラスリミットセンサ組
1
41 E9408-729-0A0 YL HOME POSITION SENSOR ASM.
ＹＬ 原点センサ組
1
42 E9409-729-0A0 YL MINUS LIMITER SENSOR ASM.
ＹＬ マイナスリミットセンサ組
1
43 E9410-729-0A0 YL PLUS LIMITER SENSOR ASM. ＋ ＹＬ リミットセンサ（ＴＲＡＹ）組 1
44 E9411-729-0A0 YL PLUS LIMITER SENSOR ASM.
＋ ＹＬ リミットセンサ（ＦＥＥＤＥＲ）組
1
45 E9412-729-0A0 YR HOME POSITION SENSOR ASM.
ＹＲ 原点センサ組
1
46 E9415-729-0A0 CENT MOTOR(L) PULSE CABLE ASM.
ＣＥＮＴ モ−タ（Ｌ）パルスケ−ブル組
1
47 E9417-729-0A0 BU MOTOR PULSE CABLE ASM.
ＢＵ モ−タパルスケ−ブル組
1
48 E9418-729-0A0 BU ENC (L) RELAY CABLE ASM.
ＢＵ ＥＮＣ（Ｌ）中継ケ−ブル組
1
49 E9423-729-0A0 CENT MOTOR(L) RELAY CABLE ASM.
ＣＥＮＴ モ−タ（Ｌ）中継ケ−ブル組
1
50 E9426-729-0A0 BU MOTOR (L) RELAY CABLE ASM.
ＢＵ モ−タ（Ｌ）中継ケ−ブル組
1
51
#04
E9429-729-0A0 MOTOR ADJUST CABLE ASM.
自動幅調モ−タ中継ケ−ブル組
1
52 E9420-729-0A0 ENC CABLE ASM.
自動幅調 ＥＮＣ ケ−ブル組
1
53
#04
E9421-729-0A0 MOTOR PULSE CABLE ASM.
自動幅調モ−タパルスケ−ブル組
1
54
#05
E9429-729-HA0 MOTOR ADJUST CABLE ASM.
自動幅調モータ中継ケーブル組
1
55
#05
E9421-729-HA0 MOTOR PULSE CABLE ASM.
自動幅調モータパルスケーフル組
1
56 E9431-729-0A0 CENT MOTOR ASM. ＣＥＮＴ モ−タ組 1
57 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
1
58 E9432-729-0A0 BU MOTOR ASM.
ＢＵ モ−タ組
1
59 E9434-729-0A0 WIDTH ADJUST MOTOR ASM.
自動幅調モ−タ組
1
60 E9640-729-000 MAGNESCALE DETECTOR (20)
マグネスケ−ルディテクタ（２０）
2
