- 55 -

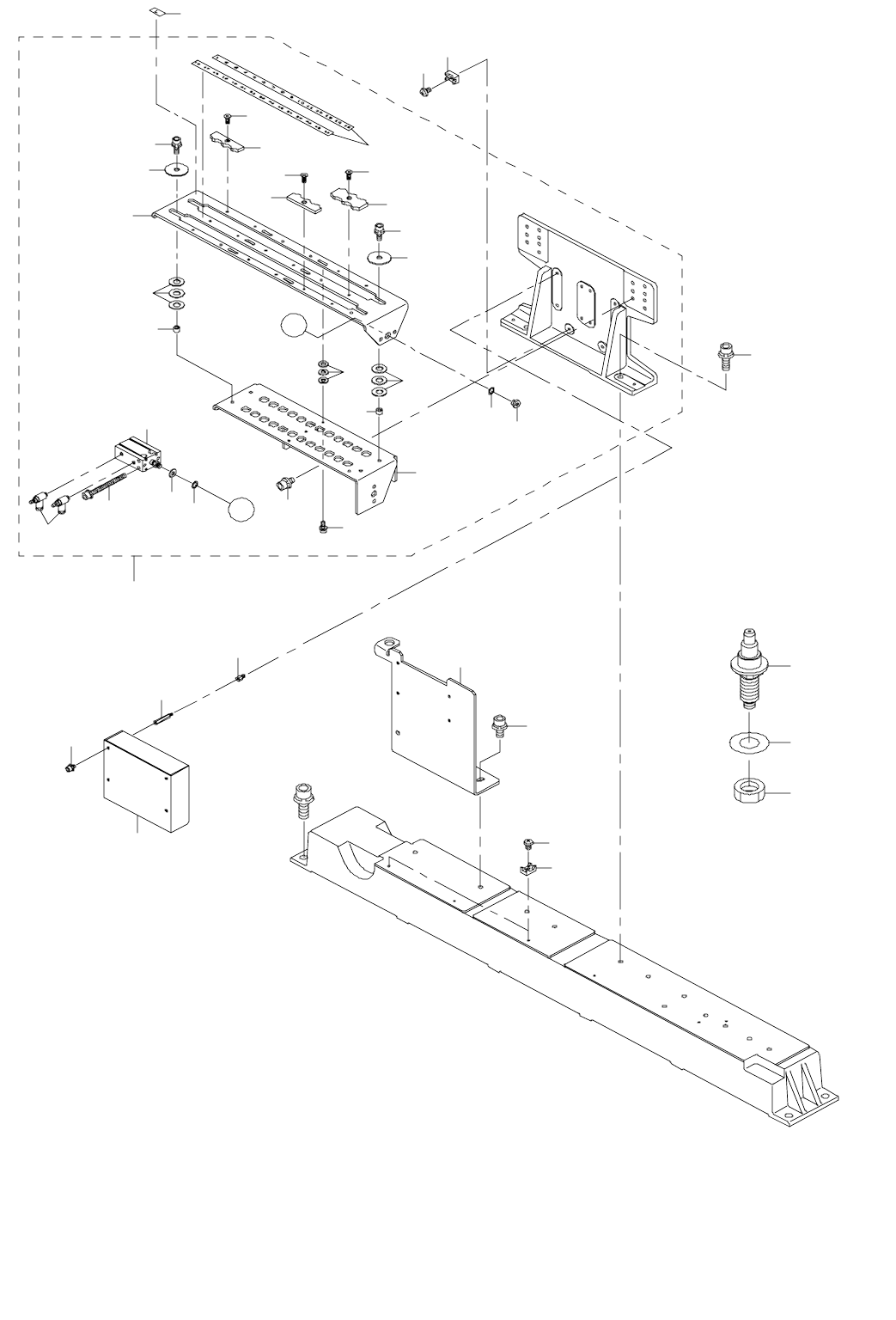

28.ATC COMPONENTS
ＡＴＣ 関係
6
7
8
4
4
11
11
12
13
13
14
14
15
15
16
17
21
18
2
29
25
24
20
19
A
A
12
1
5
9
11
3
30
34
22
24
25
31
32
33
10
26
23
27
28
- 56 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3520-729-0A0 ATC UNIT 10 ASM.
ＡＴＣ ユニット１０組
2
2 PC-0105070-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
3 E3515-729-000 ATC LABEL A
ＡＴＣ ラベル Ａ
(1)
4 E3526-729-000 OUTER SUPPORT PLATE S
アウタサポートプレート Ｓ
(8)
5 E3522-729-000 ATC BASE 10
ＡＴＣ ベース１０
(1)
6 SL-6051092-TN SCREW
座金付き六角穴ボルト
(4)
7 E3523-729-000 THRUST WASHER S
スラストワッシャー Ｓ
(9)
8 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
9 E3524-729-000 SLIDE PLATE 20
スライドプレート２０
(1)
10 E3525-729-000 OUTER SUPPORT PLATE C
アウタサポートプレート Ｃ
(4)
11 SM-1030801-SN SCREW M3X0.5 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(12)
12 E3527-729-000 GUIDE SPACER
ガイドスペーサ
(4)
13 E3404-700-000 THRUST WASHER
スラストワッシャー
(12)
14 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(4)
15 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
16 B2107-816-000 WASHER
ロッド座金
(1)
17 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
18 E3528-729-000 ATC JOINT
ＡＴＣ ジョイント
(1)
19 PA-1601004-00 AIR CYLINDER
エアシリンダ
(1)
20 SL-6041042-TN SCREW
座金付き六角穴ボルト
(2)
21 E3564-729-000 ATC SPACER RUBBER
ＡＴＣ スペーサゴム
(1)
22 SL-6061492-TN SCREW
座金付き六角穴ボルト
2
23 E5172-729-000 NOZZLE CAL PIECE
ノズル ＣＡＬ ピ−ス
1
24 HX-0029400-00 FIXED BASE
固定ベース
4
25 SM-4040601-SN SCREW M4 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
26 E3516-729-000 ATC LABEL B
ＡＴＣ ラベル Ｂ
1
27 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
1
28 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
1
29 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
2
30 E3202-729-000 HEAD STUD
ヘッドスタッド
8
31 E3512-729-000 C RELAY PWB COVER
Ｃ 中継基板カバー
1
32 HX-0035400-0M STUD
基板サポート
4
33 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
8
34 E5101-729-000 CHIP BOX STAY
チップ ＢＯＸ ステイ
1
- 57 -
29.CAL BLOCK COMPONENTS
ＣＡＬ ブロック関係
12
10
9
2
4
5
7
8
11
3
A
A
6
3
1
