- 81 -

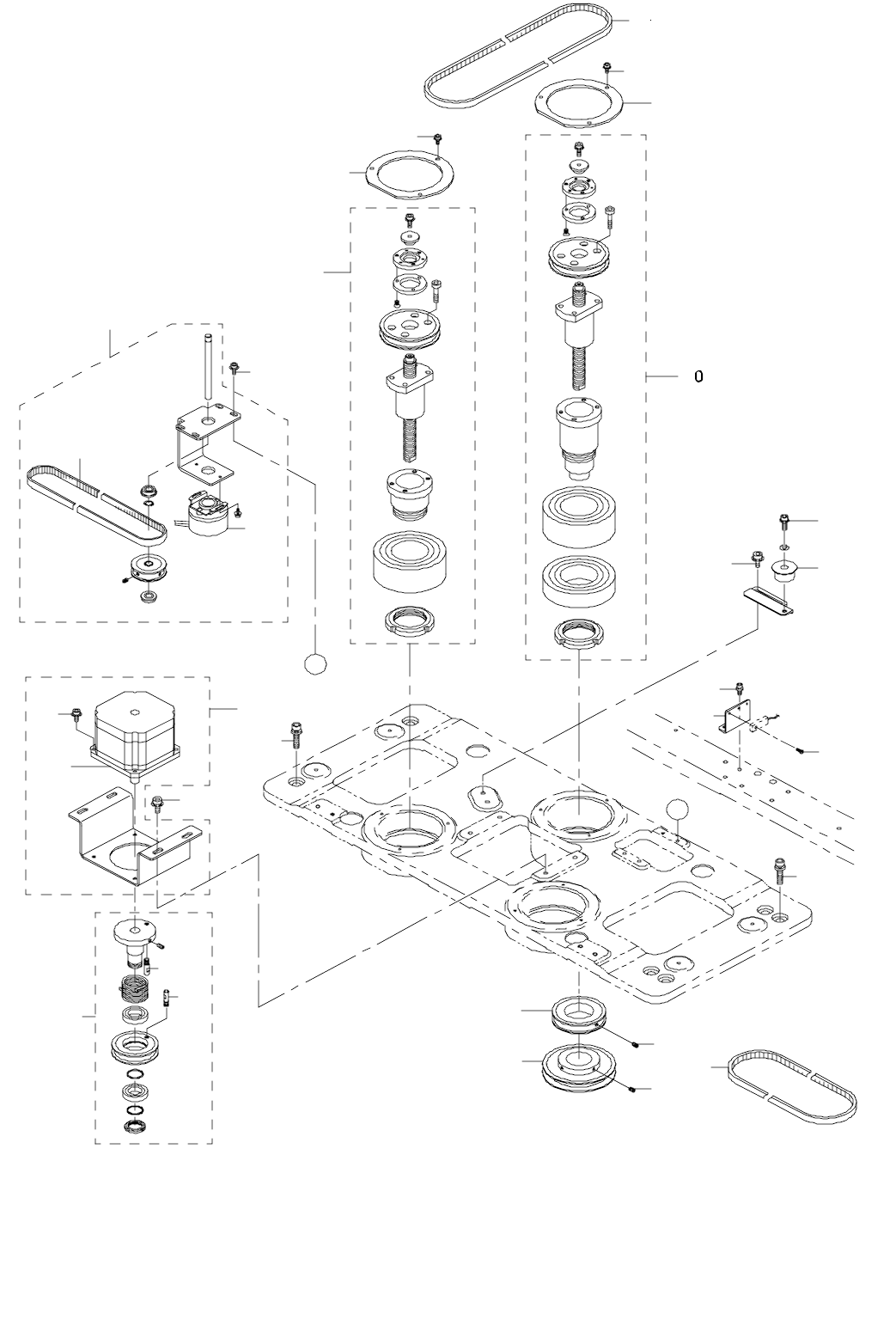

41.PWB CONVEYOR COMPONENTS (12)
基板搬送関係（１２）
9
1
2
8
5
4
3
4
3
12
20
15
13
16
14
18
27
17
6
7
1
23
22
24
21
21
A
A
11
28
19
26
26
25
- 82 -
NOTE( 注記 ) #01....FOR 2010L ２０１０ Ｌ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E4021-729-000 TIMING BELT Z (M)
タイミングベルト Ｚ（Ｍ）
1
2
#01
E4221-729-000 TIMING BELT Z (L)
タイミングベルト Ｚ（Ｌ）
1
3 E4137-729-000 BEARING COVER
ベアリングカバー
3
4 SL-6031092-TN SCREW
座金付き六角穴ボルト
9
5 E4147-729-000 TIMING PULLEY C
タイミングプーリ Ｃ
1
6 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
2
7 E4148-729-000 TIMING PULLEY EB
タイミングプーリ ＥＢ
1
8 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
2
9 E4146-729-000 TIMING BELT (ZZ)
タイミングベルト（ＺＺ）
1
10 E4120-729-0A0 BEARING SLEEVE A ASM.
ベアリングスリ−ブ Ａ 組
1
11 E4139-729-0A0 TENSION PULLEY ASM.
テンションプーリ組
1
12 E4121-729-0A0 BEARING SLEEVE B ASM.
ベアリングスリ−ブ Ｂ 組
2
13 E4130-729-0A0 ENCODER BRACKET ASM.
エンコ−ダブラケット組
1
14 E4132-729-000 TIMING BELT EA
タイミングベルト ＥＡ
(1)
15 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
(1)
16 SL-6041292-TN SCREW
座金付き六角穴ボルト
4
17 E4128-729-0A0 BU MOTOR BRACKET ASM.
モータブラケット Ｂ 組
1
18 E9432-729-0A0 BU MOTOR ASM.
ＢＵ モ−タ組
(1)
19 SL-6051242-TN SCREW
座金付き六角穴ボルト
(4)
20 SL-6051492-TN SCREW
座金付き六角穴ボルト
2
21 SL-6084092-TN SCREW
座金付き六角穴ボルト
4
22 SM-4031001-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
1
23 E4115-729-000 BU SENSOR BRACKET
ＢＵ センサーブラケット
1
24 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
25 E4140-729-0A0 TORQUE SUPPORT ASM.
トルクサポ−タ組
1
26 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
27 SL-6051292-TN SCREW
座金付き六角穴ボルト
4
28 SL-6051692-TN SCREW
座金付き六角穴ボルト
1
- 83 -
42.PWB CONVEYOR COMPONENTS (13)
基板搬送関係（１３）
6
5
10
7
8
7
10
5
6
8
34
39
33
32
33
32
38
24
26
18
20
27
11
13
12
4
21
23
40
41
A
28
30
28
30
A
31
36
3
3
14
15
17
1
2
36
35
37
42
44
9
9
43
45
