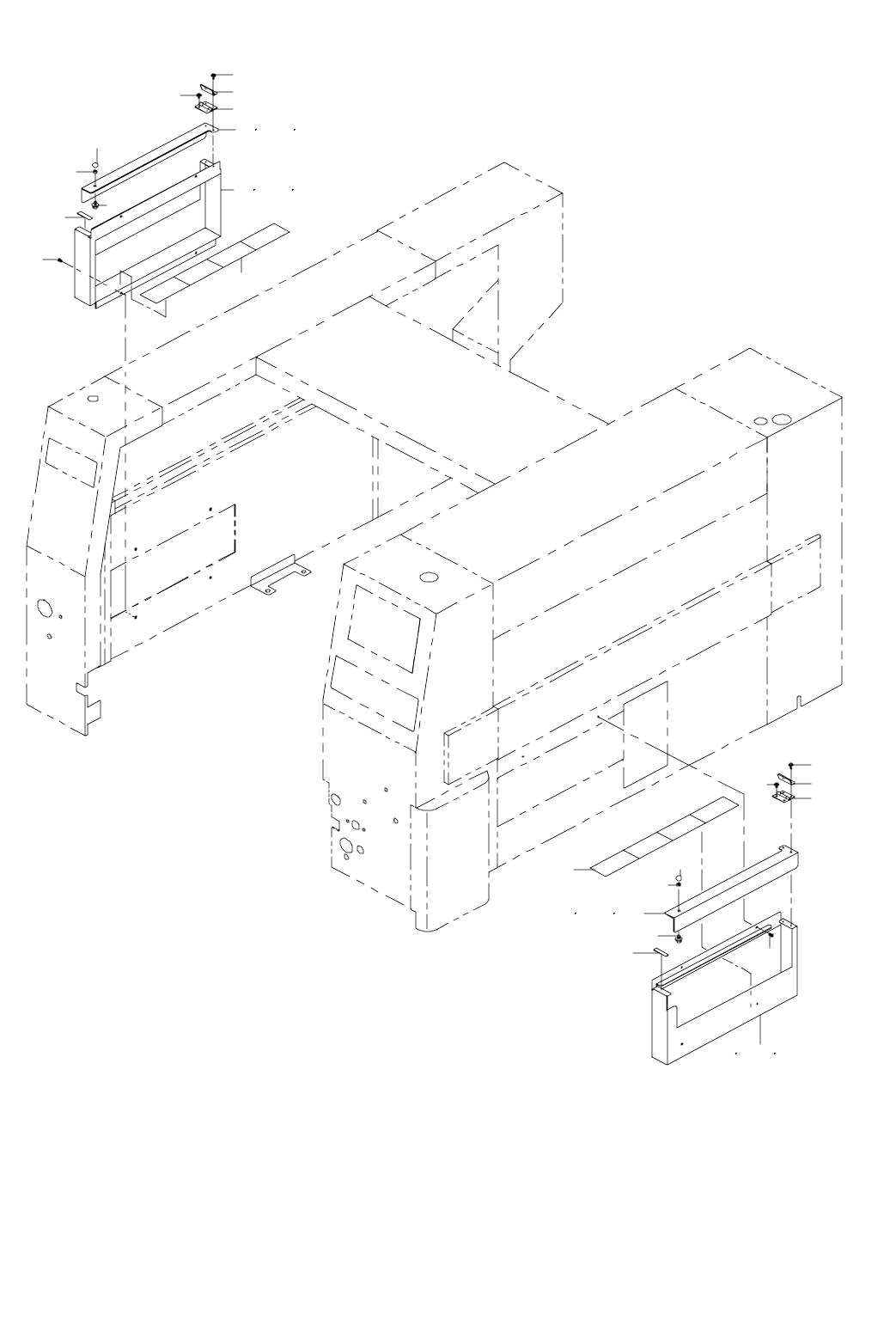

10.COVER COMPONENTS (2)
カバー関係（２）
31 33
39
19
21 49
7
14
14
11
13
24
22
38
8
24
23
25
A
25
3
5
6
4
2
3
26
40
36
37
41
15
17
18
30
42
27
29
1
B
9
18
10
40
A
B
42
44
43
45
48
C
C
39
46
47
2
35
34
- 20 -
NOTE( 注記 ) #01....FOR 2010E ２０１０ Ｅ 用
#02....FOR 2010L ２０１０ Ｌ 用
#03....FOR EN ＥＮ 用
#04....FOR REAR REFERENCE 奥基準用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
2
2 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
8
3 E1465-729-000 REAR COVER LID A
リアカバーリッド Ａ
2
4 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
2
5 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
2
6 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
2
7 HX-0032600-0F BUSH
ブッシュ
1
8 HX-0005500-0N RUBBER BUSHING
ブッシュ
1
9 HX-0032600-0H CABLE PARTS
束線パーツ
6
10 CM-3009001-06 LABEL(100)
可動部注意ラベル（１００）
2
11 E1330-729-000-B COVER CUL1
カバー ＣＵＬ １
1
12
#02
E1331-729-000-B COVER CUL 2
カバー ＣＵＬ ２
1
13
#01
E1332-729-000-B COVER CUL3
カバー ＣＵＬ ３
1
14 SM-0061201-SC SCREW M6 L=12
トラスねじ Ｍ ６ Ｌ ＝１２
6
15 E1340-729-000-B COVER CUR1
カバー ＣＵＲ １
1
16
#02
E1341-729-000-B COVER CUR2
カバー ＣＵＲ ２
1
17
#01
E1342-729-000-B COVER CUR3
カバー ＣＵＲ ３
1
18 SL-6061292-TN SCREW
座金付き六角穴ボルト
6
19 E1350-729-000 COVER SUL1
カバー ＳＵＬ １
1
20
#02
E1351-729-000 COVER SUL2
カバ− ＳＵＬ ２
1
21
#01
E1352-729-000 COVER SUL3
カバ− ＳＵＬ ３
1
22 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
2
23 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
2
24 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
25 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
2
26 SM-0061201-SC SCREW M6 L=12
トラスねじ Ｍ ６ Ｌ ＝１２
9
27 E1360-729-000 COVER SUR1
カバー ＳＵＲ １
1
28
#02
E1361-729-000 COVER SUR2
カバ− ＳＵＲ ２
1
29
#01
E1362-729-000 COVER SUR3
カバ− ＳＵＲ ３
1
30 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
11
31 E1370-729-000 COVER CUC1
カバー ＣＵＣ １
1
32
#02
E1371-729-000 COVER CUC2
カバ− ＣＵＣ ２
1
33
#01
E1372-729-000 COVER CUC3
カバ− ＣＵＣ ３
1
34 E1464-729-000 CONECTOR BRACKET
コネクタブラケット
1
35 SM-0040601-SC SCREW M4X0.7 L=6
トラスコねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
36 E1456-729-000 COVER RMR
カバ− ＲＭＲ
1
37
#03
E1472-729-000 COVER RMR (CE)
カバー ＲＭＲ（ＣＥ）
1
38 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
4
39 E1457-729-000 MTC SHUTTLE COVER
ＭＴＣ シャトルカバ−
2
40 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
8
41 E1459-729-000 COVER SUPPORT
カバ−サポ−ト
2
42 SL-6081092-TN SCREW M8 L=10
座金付きなべ小ねじ Ｍ ８ Ｌ ＝１０
4
43
#03
HX-0032600-0B BUSH
ブッシュ
1
44
#03
HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
5
45 HX-0032600-0B BUSH
ブッシュ
2
46 HX-0045400-00 TIE MOUNT
タイマウント
1
47 SL-6041042-TN BOLT
座金付き六角穴ボルト
1
48 HX-0032600-0M DOME PLUG
ドーム プラグ
3
49
#04
E1358-729-000 COVER SUL 2 (REAR)
カバー ＳＵＬ ２（奥）
1
- 21 -

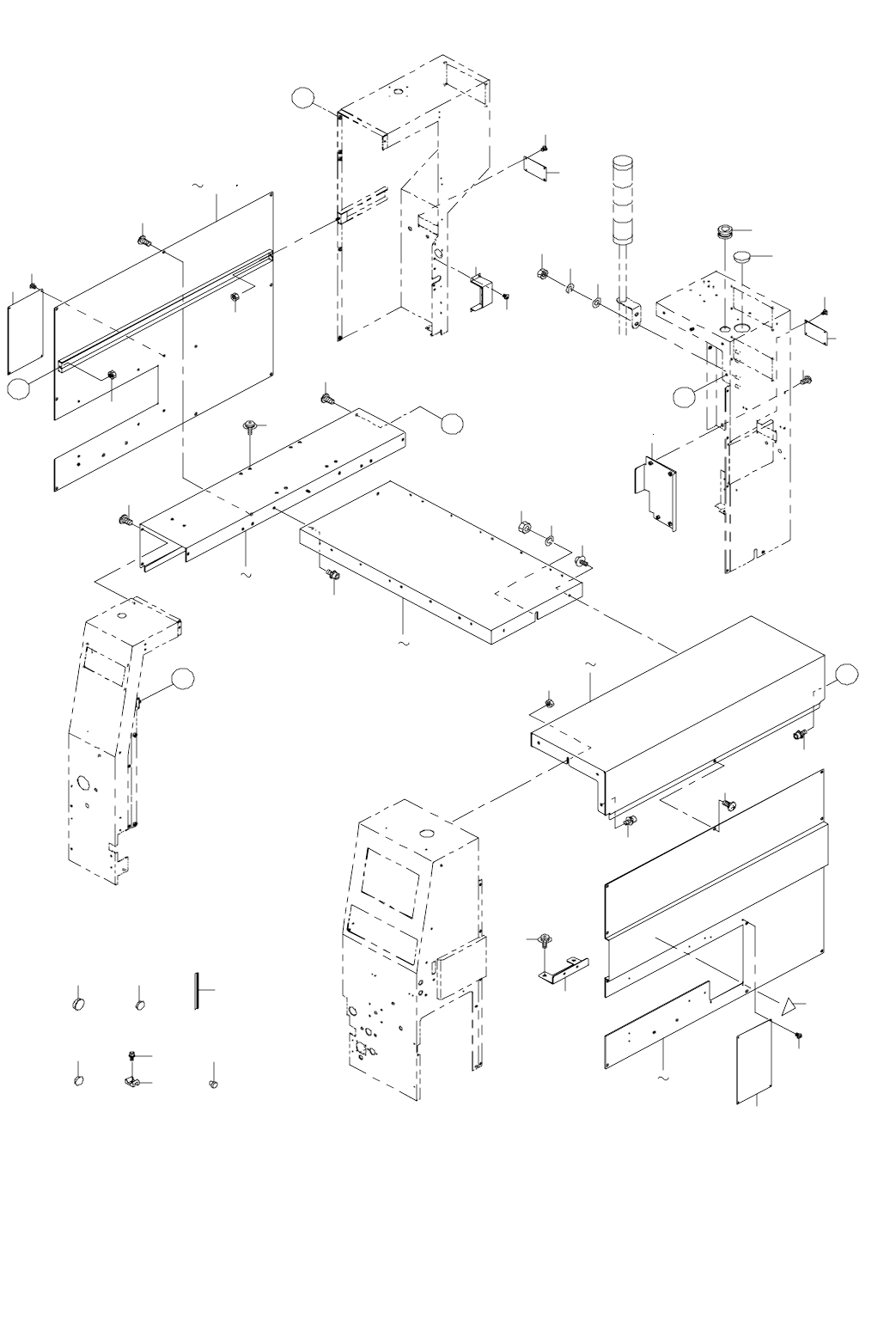

11.COVER COMPONENTS (3) (FOR CE)
