- 83 - 42 . P W B CO NVE YO R CO MP ON ENT S (1 3) 基板搬送関係（１３） 6 5 10 7 8 7 10 5 6 8 34 39 33 32 33 32 38 24 26 18 20 27 11 13 12 4 21 23 40 41 A 28 30 28 30 A 31 36 3 3 14 15 17 1 2 36 35 37 42 44 9 9 43 45

100%1 / 136
- 82 -
NOTE( 注記 ) #01....FOR 2010L ２０１０ Ｌ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E4021-729-000 TIMING BELT Z (M)
タイミングベルト Ｚ（Ｍ）
1
2
#01
E4221-729-000 TIMING BELT Z (L)
タイミングベルト Ｚ（Ｌ）
1
3 E4137-729-000 BEARING COVER
ベアリングカバー
3
4 SL-6031092-TN SCREW
座金付き六角穴ボルト
9
5 E4147-729-000 TIMING PULLEY C
タイミングプーリ Ｃ
1
6 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
2
7 E4148-729-000 TIMING PULLEY EB
タイミングプーリ ＥＢ
1
8 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
2
9 E4146-729-000 TIMING BELT (ZZ)
タイミングベルト（ＺＺ）
1
10 E4120-729-0A0 BEARING SLEEVE A ASM.
ベアリングスリ−ブ Ａ 組
1
11 E4139-729-0A0 TENSION PULLEY ASM.
テンションプーリ組
1
12 E4121-729-0A0 BEARING SLEEVE B ASM.
ベアリングスリ−ブ Ｂ 組
2
13 E4130-729-0A0 ENCODER BRACKET ASM.
エンコ−ダブラケット組
1
14 E4132-729-000 TIMING BELT EA
タイミングベルト ＥＡ
(1)
15 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
(1)
16 SL-6041292-TN SCREW
座金付き六角穴ボルト
4
17 E4128-729-0A0 BU MOTOR BRACKET ASM.
モータブラケット Ｂ 組
1
18 E9432-729-0A0 BU MOTOR ASM.
ＢＵ モ−タ組
(1)
19 SL-6051242-TN SCREW
座金付き六角穴ボルト
(4)
20 SL-6051492-TN SCREW
座金付き六角穴ボルト
2
21 SL-6084092-TN SCREW
座金付き六角穴ボルト
4
22 SM-4031001-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
1
23 E4115-729-000 BU SENSOR BRACKET
ＢＵ センサーブラケット
1
24 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
25 E4140-729-0A0 TORQUE SUPPORT ASM.
トルクサポ−タ組
1
26 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
27 SL-6051292-TN SCREW
座金付き六角穴ボルト
4
28 SL-6051692-TN SCREW
座金付き六角穴ボルト
1
- 83 -

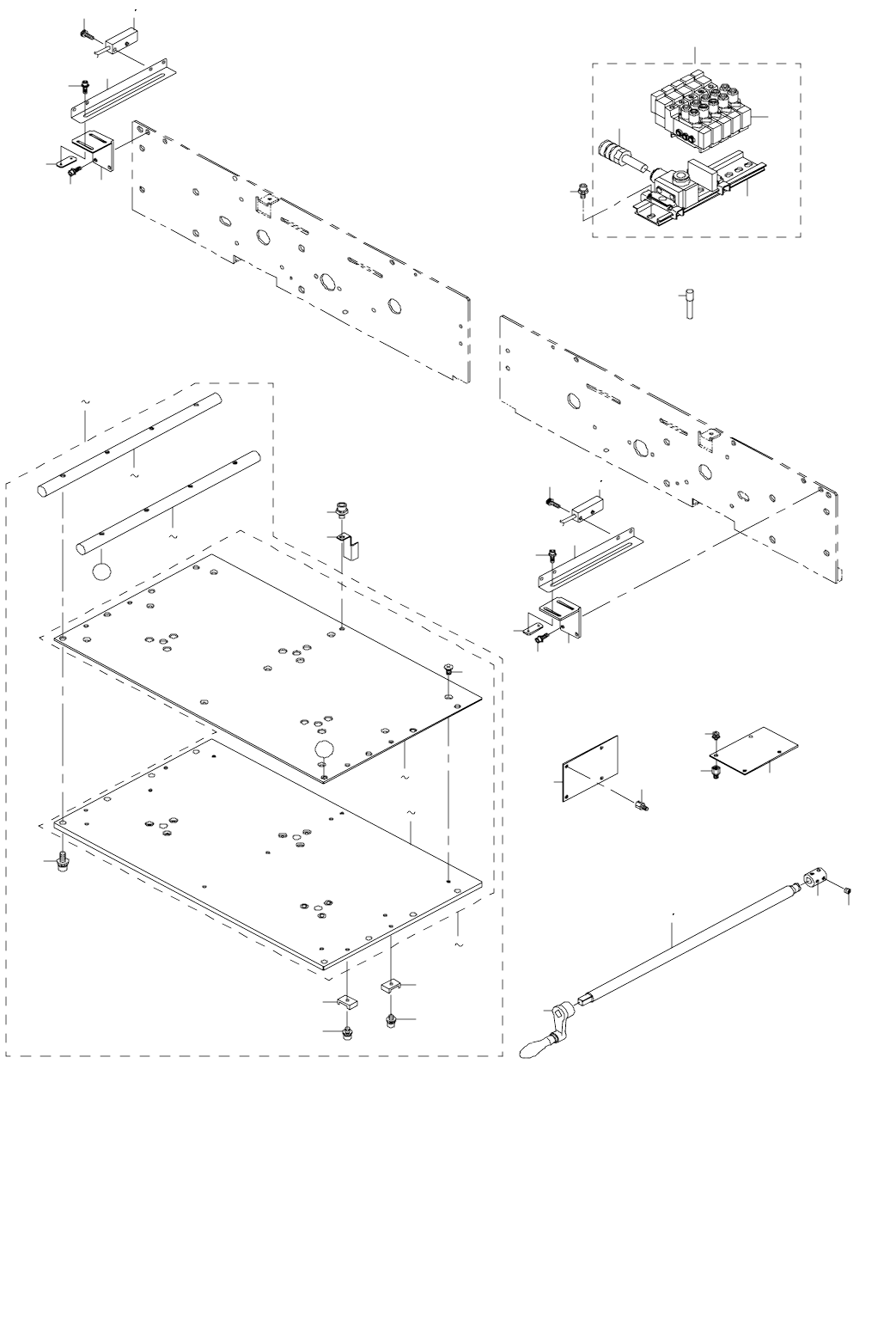

42.PWB CONVEYOR COMPONENTS (13)
基板搬送関係（１３）
6
5
10
7
8
7
10
5
6
8
34
39
33
32
33
32
38
24
26
18
20
27
11
13
12
4
21
23
40
41
A
28
30
28
30
A
31
36
3
3
14
15
17
1
2
36
35
37
42
44
9
9
43
45
- 84 -
NOTE( 注記 ) #01....FOR 2010L ２０１０ Ｌ 用
#02....FOR 2010E ２０１０ Ｅ 用
#03....FOR FRONT REFERENCE 手前基準用
#04....FOR REAR REFEREN CE 奥基準用
#05....FOR 250MM CONVEYOR EXTENSION 搬送延長２５０ ＭＭ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E4114-729-000 BU SENSOR DOG
ＢＵ センサードグ
1
2 SL-6051092-TN BOLT
座金付き六角穴ボルト
1
3 HX-0035400-0F BOARD SUPPORT
基板パーツ
4
4 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
5 E2094-725-000 SENSOR BRACKET A
センサブラケット Ａ
2
6 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
7 E2095-725-000 SENSOR BRACKET B
センサブラケット Ｂ
2
8 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
9 SL-4031291-SC SCREW M3X12 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２ 2
10 E2093-725-000 BU SENSOR PLATE
ＢＵ センサプレート
2
11 E2058-721-000 COUPLING
カップリング
1
12 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
4
13 E2206-700-000 HAND KNOB
ハンドノブ
1
14 E8616-729-0A0 CARRY SENSOR RELAY BOARD ASM.
ＣＡＲＲＹ センサ中継基板組
2
15 E4090-729-0B0 BU TABLE M WHOLE ASM.
ＢＵ テ−ブル Ｍ 総組
1
16
#01
E4290-729-0B0 BU TABLE L WHOLE ASM.
ＢＵ テ−ブル Ｌ 総組
2
17
#02
E4390-729-0B0 BU TABLE E WHOLE ASM.
ＢＵ テ−ブル Ｅ 総組
2
18 E4090-729-0A0 BU TABLE ASM. (M)
ＢＵ テーブル組（Ｍ）
(1)
19 #01 E4290-729-0A0 BU TABLE ASM. (L) ＢＵ テーブル組（Ｌ） (1)
20
#02
E4390-729-0A0 BU TABLE ASM. (E)
ＢＵ テーブル組（Ｅ）
(1)
21 E4090-729-000 BU PLATE (M)
ＢＵ プレート（Ｍ）
(1)
22
#01
E4290-729-000 BU PLATE (L)
ＢＵ プレート（Ｌ）
(1)
23
#02
E4390-729-000 BU PLATE (E)
ＢＵ プレート（Ｅ）
(1)
24 E4091-729-000 BU TABLE (M)
ＢＵ テーブル（Ｍ）
(1)
25
#01
E4291-729-000 BU TABLE (L)
ＢＵ テーブル（Ｌ）
(1)
26
#02
E4391-729-000 BU TABLE (E)
ＢＵ テーブル（Ｅ）
(1)
27 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(8)
28 E2019-725-000 SIDE BEAM
サイドビーム
(2)
29 #01 E2219-725-000 BU COLUMN ＢＵ コラム (2)
30
#02
E4019-725-000 BU COLUMN
ＢＵ コラム（Ｅ）
(2)
31 SL-6051492-TN BOLT
座金付き六角穴ボルト
(8)
32 HX-0029400-00 FIXED BASE
固定ベース
(2)
33 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
34 E4150-729-0A0 ELECTROMAGNETIC VALVE A ASM.
搬送電磁弁 Ａ（組）
1
35 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取付ベース
(1)
36 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(4)
37 PX-0500030-00 SILENCER
サイレンサ
(1)
38 SL-6041092-TN SCREW 座金付き六角穴ボルト 2
39 PX-5000140-00 PLUG 止栓 5
40
#03
E2057-721-000 HANDLE SHAFT A
ハンドルシャフト Ａ
1
41
#04
E4101-729-000 HANDLE SHAFT B
ハンドルシャフト Ｂ
1
42 E9459-729-0A0 IN SENSOR ASM.
ＩＮ センサ組
1
43 E9460-729-0A0 OUT SENSOR ASM.
ＯＵＴ センサ組
1
44
#05
E9873-729-0A0 SENSOR CONVEYOR EXTENTION ASM.
ＩＮ センサ搬送延長組
1
45
#05
E9874-729-0A0 SENSOR CONVEYOR EXTENTION ASM.
ＯＵＴ センサ搬送延長組
1
