- 43 - 22. F EED ER B ANK C OMPO NE NTS ( 1) フィーダバンク関係（１） 2 5 6 3 9 10 12 13 4 7 11 A A 16 14 15 17 18 19 20 1 8 24 15 16 14 22 21 23 1 17 25

100%1 / 136
- 42 -
NOTE( 注記 ) #01....FOR 2010M ２０１０ Ｍ 用
#02....FOR 2010L ２０１０ Ｌ 用
#03....FOR 2010E ２０１０ Ｅ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2057-729-000 Y AXIS PLASTIC RAIL ASM. (40)
Ｙ 軸プラレール組（４０）
1
2
#01
E2061-729-000 PLASTIC RAIL PARTITION (40)
Ｙ 軸プラレール組仕切り板（４０）
22
3 SL-6061492-TN SCREW
座金付き六角穴ボルト
8
4 SM-0061201-SC SCREW M6 L=12
トラスねじ Ｍ ６ Ｌ ＝１２
4
5 E2152-729-0A0 CONNECTOR BRACKET F ASM.
コネクタブラケット Ｆ 組
1
6 E2085-729-000-A CB ANGLE L (20)
ＣＢ アングル Ｌ（２０）
1
7 E2155-729-0A0 FEEDER DETECT SENSOR ASM.
フィ−ダ−検出センサ組
1
8 E2155-729-000 FSD BRACKET
ＦＳＤ ブラケット
(3)
9 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(4)
10 SL-6041092-TN SCREW
座金付き六角穴ボルト
(12)
11 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(12)
12 E2156-729-000 FSD BRACKET R
ＦＳＤ ブラケット Ｒ
(1)
13 E2158-729-000 FS BRACKET
ＦＳ ブラケット
(2)
14
#02
E2061-729-000 PLASTIC RAIL PARTITION (40)
Ｙ 軸プラレール組仕切り板（４０）
24
15
#03
E2061-729-000 PLASTIC RAIL PARTITION (40)
Ｙ 軸プラレール組仕切り板（４０）
25
16
#03
E2058-729-000 Y AXIS PLASTIC RAIL (40)
Ｙ 軸プラレール（４０）
1
17 400-13638 XA PULLY BRACKET SPACER
ＸＡ プリーブラケットスペーサ
2
- 43 -

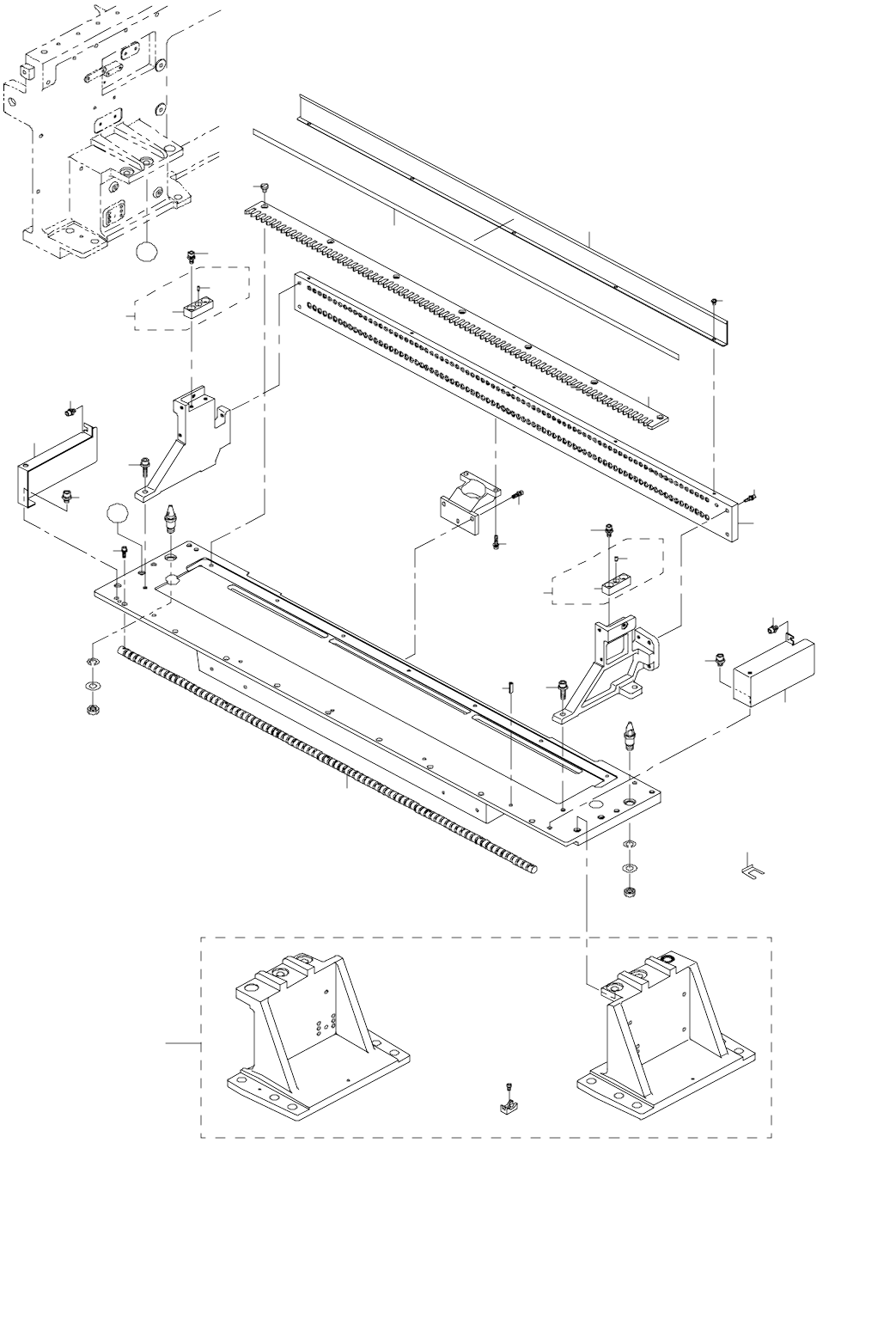

22.FEEDER BANK COMPONENTS (1)
フィーダバンク関係（１）
2
5
6
3
9
10
12
13
4
7
11
A
A
16
14
15
17
18
19
20
1
8
24
15
16
14
22
21
23
1
17
25
- 44 -
NOTE( 注記 ) #01....FOR CE ＣＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-6052092-TN SCREW
座金付き六角穴ボルト
4
2 E2515-729-000 FIXING PLATE
フィクシングプレート
1
3 SL-6041292-TN SCREW
座金付き六角穴ボルト
5
4 E2504-729-000 LOCK SHAFT
ロックシャフト
1
5 SL-6031242-TN SCREW
座金付き六角穴ボルト
9
6 PH-0400142-U0 PIN
平行ピン
6
7 E2513-729-000 FIXING PLATE B
フィクシングプレート Ｂ
1
8 SM-6040610-SC SCREW M4X0.7 L=6
平小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
7
9 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
8
10 SL-6031292-TN SCREW
座金付き六角穴ボルト
12
11 E2611-721-000 POSITION LABEL A
ポジションラベル Ａ
1
12 E2604-725-000 NUMBER PLATE
ナンバープレート
1
13 SM-4030501-SN SCREW M3 L=5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
5
14 E2505-729-0A0 MARK ASM.
マーク組
2
15 E2601-725-000 MARK
マーク
(1)
16 E2505-729-000 MARK BASE
マークベース
(1)
17 SL-6041292-TN SCREW
座金付き六角穴ボルト
4
18
#01
E1173-725-000 PLATE STAND COVER L (CE)
プレートスタンドカバー Ｌ（ＣＥ）
1
19
#01
SL-6040892-TN SCREW
座金付き六角穴ボルト
1
20
#01
SL-6051092-TN SCREW
座金付き六角穴ボルト
1
21
#01
E1174-725-000 PLATE STAND COVER R (CE)
プレートスタンドカバー Ｒ（ＣＥ）
1
22
#01
SL-6040892-TN SCREW
座金付き六角穴ボルト
1
23
#01
SL-6051092-TN SCREW
座金付き六角穴ボルト
1
24 E2621-721-0A0 BANK SUPPORT SUB ASM.
バンクサポ−ト サブ組
1
25 E2757-729-000 BANK SUPPORT SHIM C
バンクサポートシム Ｃ
4
