- 15 -

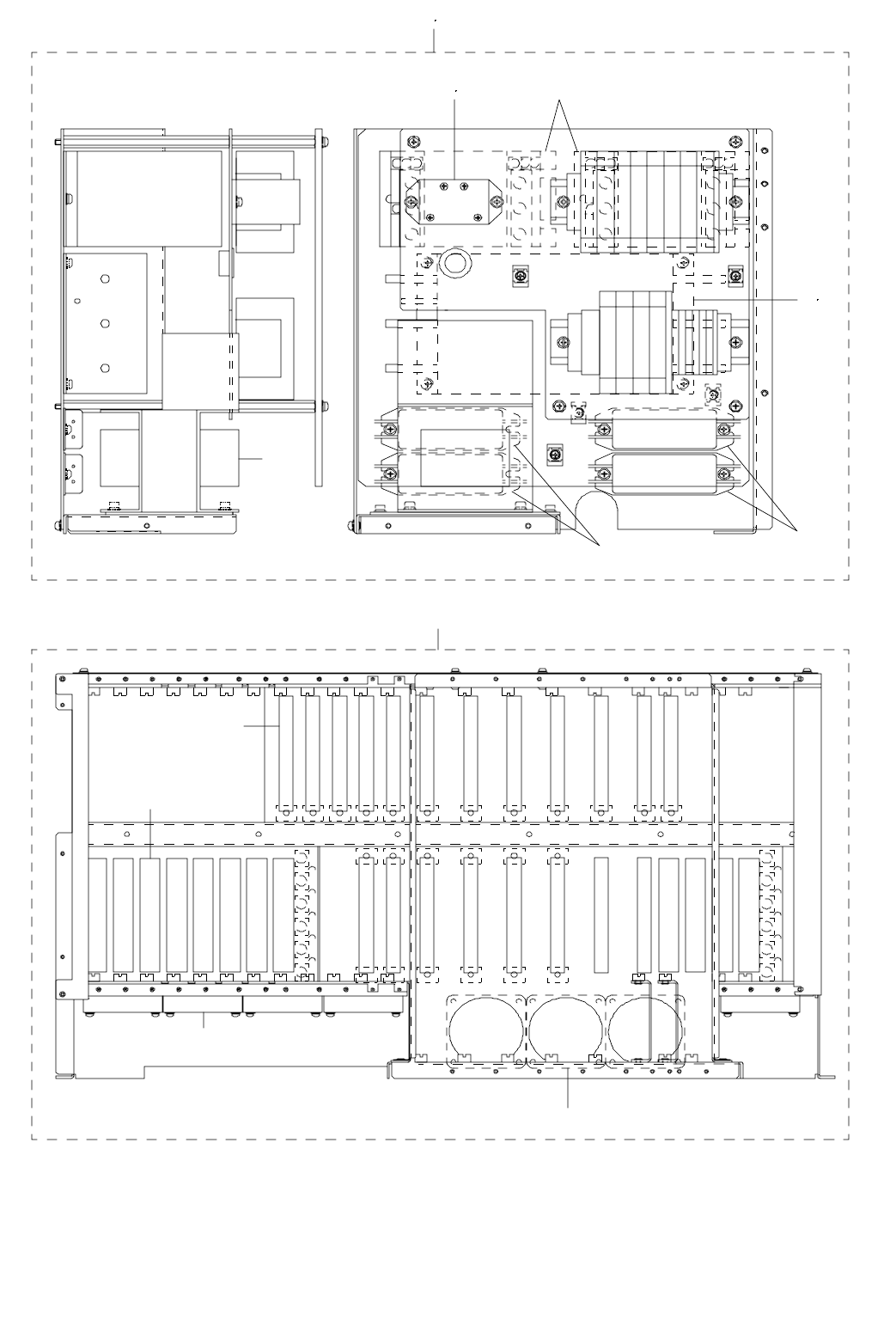

8. BASE FRAME ELECTRIC APPARATUS COMPONENTS (5)
ベースフレーム電装関係（５）
7
5
5
4
9
6
83
12
11
13
14
1
2
10
- 16 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR CE,EN,JE ＣＥ,ＥＮ,ＪＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E1601-729-0A0 AC POWER INPUT UNIT
ＡＣ 電源入力ユニット
1
2
#02
E1661-729-DA0 AC POWER INPUT UNIT (CE)
ＡＣ 電源入力ユニット（ＣＥ）
1
3
#02
HA-0048900-00 MAGNETIC SWITCH-TYPE
電磁開閉器
(2)
4
#02
L972E-142-0A0 NOISE FILTER ASM.
ノイズフィルタ組
(1)
5
#02
E9214-729-0A0 RESISTANCE ASM.
突入電流防止抵抗組
(1)
6
#02
HB-0010200-0A RELAY
リレー
(1)
7
#02
E9660-729-000 AC INPUT TRANSFORMER
ＡＣ 入力用トランス
(1)
8
#01
HB-0010200-0A RELAY
リレー
(4)
9
#01
HN-0019600-00 NOISE FILTER
ノイズフィルタ
(1)
10 E1668-729-0A0 CTRL UNIT 3
コントロールユニット３
1
11 E8610-729-0A0 BACK BOARD CIRCUIT BOARD ASM.
バックボード基板組
(1)
12 E9604-729-000 C-PCI BACK BOARD
Ｃ − ＰＣＩ バックボ−ド
(1)
13 E9241-729-0A0 CTRL UNIT BTM FAN(L) ASM.
ＣＴＲＬ ユニット ＢＴＭ ファン（Ｌ）組
(1)
14 E9242-729-0A0 CTRL UNIT BTM FAN(R) ASM.
ＣＴＲＬ ユニット ＢＴＭ ファン（Ｒ）組
(1)
- 17 -
9. COVER COMPONENTS (1)
カバー関係（１）
38
39
51
41
43
42
50
24
50
51
24
49
25
25
50
51
49
46
45
47
21
33
35
36
32
31
10
34
30
9
11
11
14
20
16
48
17
13
23
26
13
22
52
19
15
18
12
2
53
10
3
5
4
7
1
6
17
53
28
29
50
51
49
25
25
24
51
50
24
11
37
31
46
45
47
44
27
54
53
49
8
40
49
53
55
56
