使用手册 SIPLACE TX 3 技术数据和组件 使用软件版本 714.0 或更新 12/2020 3.5 贴片头 129 3.5.5.9 SIPLACE TX2 m 上 SIPLACE MultiStar (CPP M) 的技术数据 SIPLACE MultiStar (CPP M) 带 45 型元件摄相机 （标准） 带 30 型元件摄相机 （选 装） 元件范围 *a *)a 请注意 ，可以贴装的元件范围还会受到衬垫几何 形状、客户…
3 技术数据和组件 使用手册 SIPLACE TX
3.5 贴片头 使用软件版本 714.0 或更新 12/2020
128
3.5.5.8 SIPLACE TX 上 SIPLACE MultiStar (CPP) 的技术数据
3
SIPLACE MultiStar (CPP)
带 30 型元件摄相机 带 45 型元件摄相机 带 33 型元件摄像机
（静止摄像机）
元件范围
*a
01005 到 27 mm x 27 mm 01005 到 15 mm x 15 mm 0402 到 50 mm x 40 mm
*b
元件规格
最大高度
*c
最大高度
*d
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
4.0 mm
*e
/ 6.0 mm
8.5 mm
250 µm
100 µm
*f
/ 200 µm
*g
250 µm
e
/ 350 µm
140 µm
e
/ 200 µm
f
0.4 mm x 0.2 mm
27 mm x 27 mm
4 g
*h
4.0 mm
*e
/ 6.0 mm
8.5 mm
250 µm / 120 µm
*i
50 µm
140 µm
70 µm
0.11 mm x 0.11 mm
15 mm x 15 mm
4 g
h
11.5 / 15.5 mm
*j
300 µm
150 µm
350 µm
200 µm
1.0 mm x 0.5 mm
50 mm x 40 mm
8 g
h
下压力 1.0 - 15 N
i
吸嘴类型 20xx、28xx 20xx、28xx 20xx、28xx
X/Y 轴精确度
*k
标准 ± 35 µm/3σ ± 35 µm/3σ ± 35 µm/3σ
角度精确度 ± 0.20° / 3σ
*l
，± 0.38° /
3σ
*m
± 0.38° / 3σ ± 0.14° / 3σ
照明级别 5 5 6
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。
*)b 多次测量期间，对角线长度可能为 69 mm （例如 64 mm x 10 mm）。
*)c CPP 贴片头：位于低安装位置 （静止元件摄相机不可能）。
*)d CPP 贴片头：位于高安装位置
*)e 对于 SIPLACE Tx2i 仅限 4 mm。
*)f 用于 < 18 mm x 18 mm 的元件。
*)g 用于 ≥ 18 mm x18 mm 的元件。
*)h “ 拾取贴片 ” 模式下 20 g
*)i 仅适用于摄像机聚焦在 ± 1.3 mm 范围内的元件。
*)j 15.5 mm，仅限高装配位置，带 OSC 元件包和限制条件。
*)k 精度值满足 SIPLACE 供应和服务范围内的条件。
*)l 元件尺寸介于 6 mm x 6 mm 与 27 mm x 27 mm 之间。
*)m 元件尺寸小于 6 mm x 6 mm 。
使用手册 SIPLACE TX 3 技术数据和组件
使用软件版本 714.0 或更新 12/2020 3.5 贴片头
129

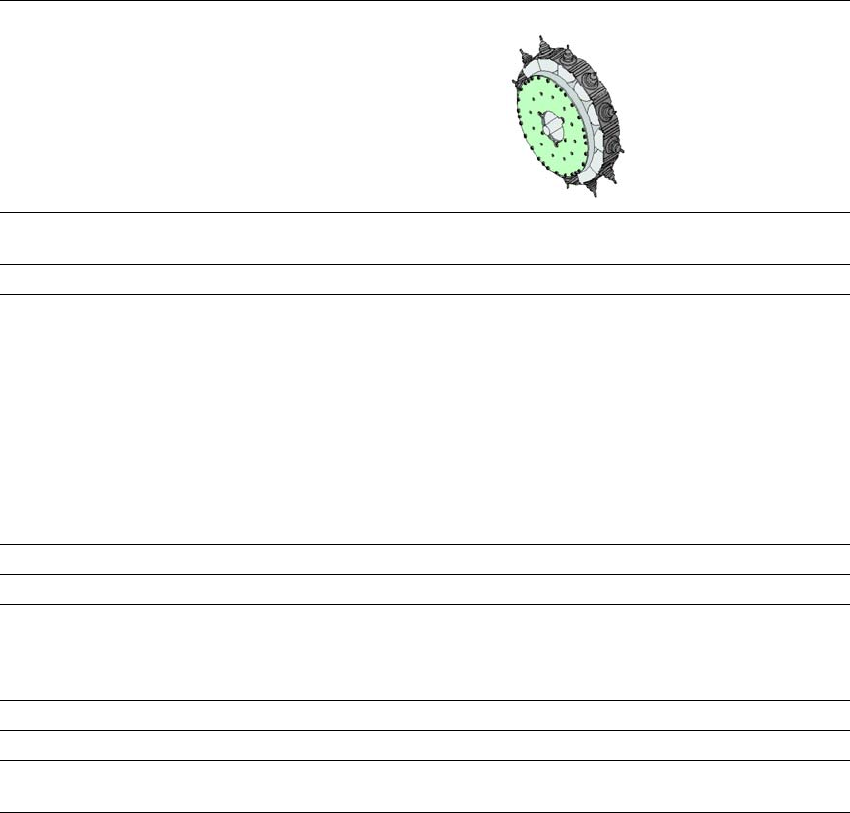

3.5.5.9 SIPLACE TX2 m 上 SIPLACE MultiStar (CPP M) 的技术数据
SIPLACE MultiStar (CPP M)
带
45 型元件摄相机 （标准）
带 30 型元件摄相机 （选
装）
元件范围
*a
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。
01005 到 15 mm x 15 mm 01005 到 27 mm x 27 mm
元件规格
最大高度
*b
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
*)b CPP M 贴片头： 在低安装位置
6.0 mm
250 µm / 120 µm
*c
50 µm
140 µm
70 µm
0.11 mm x 0.11 mm
15 mm x 15 mm
4 g
*)c 仅适用于摄像机聚焦在 ± 1.3 mm 范围内的元件。
6.0 mm
250 µm
100 µm
*d
/ 200 µm
*e
250 µm
e
/ 350 µm
f
140 µm
e
/ 200 µm
f
0.4 mm x 0.2 mm
27 mm x 27 mm
4 g
*)d 用于 < 18 mm x 18 mm 的元件。
*)e 用于 ≥ 18 mm x18 mm 的元件
可程序控制下压力 1.0 - 15 N
吸嘴类型 20xx、28xx
X/Y 轴精确度
*f
带 “ 精度等级 ”
*g
不带 “ 精度等级 ”
*)f 基准值和精度值是在验收检测该设备时测得的，并且符合 ASM 服务和供应范围中的相关规定。
*)g 可在 SIPLACE Pro 元件形状编辑器或贴装位置编辑器中设置精度等级
± 20 µm/3σ
± 25 µm/3σ
± 20 µm/3σ
± 25 µm/3σ
角度精确度 ± 0.18° / 3σ ± 0.18° / 3σ
照明级别 5 5
标准功能 高分辨率摄像机、真空传感器、力值测量、元件传感器、每段集成
翻转工位、PCB 曲度检查、每个元件的单独图像。
3 技术数据和组件 使用手册 SIPLACE TX
3.5 贴片头 使用软件版本 714.0 或更新 12/2020
130
3.5.6 用于高精确度 IC 贴片的 SIPLACE TwinStar 贴片头
3
图 3.5 - 11 用于高精确度 IC 贴片的 SIPLACE TwinStar 贴片头
3
(1) “ 拾取 & 贴片 ” 模块 1 (P&P1)
(2) “ 拾取 & 贴片 ” 模块 2 (P&P2)
(3) DP 轴
(4) Z 轴驱动装置
(5) Z 轴距离测量系统
