使用手册 SIPLACE TX 2 操作安全 使用软件版本 714.0 或更新 12/2020 2.2 警告标签 45 图 2.2 - 6 贴片机上的警告标签 （对于中国标签，示例如 SIPLACE TX2i 所示 ） (1) 护手装置上的警告条，内部 项目 W 006，部件号 - 031556 31-01 项目 W 204-CN，部件号 03149290- 01 项目 W 012，部件号 03155378- 01 (T) 行程方向 警…

100%1 / 320
2 操作安全 使用手册 SIPLACE TX
2.2 警告标签 使用软件版本 714.0 或更新 12/2020
44

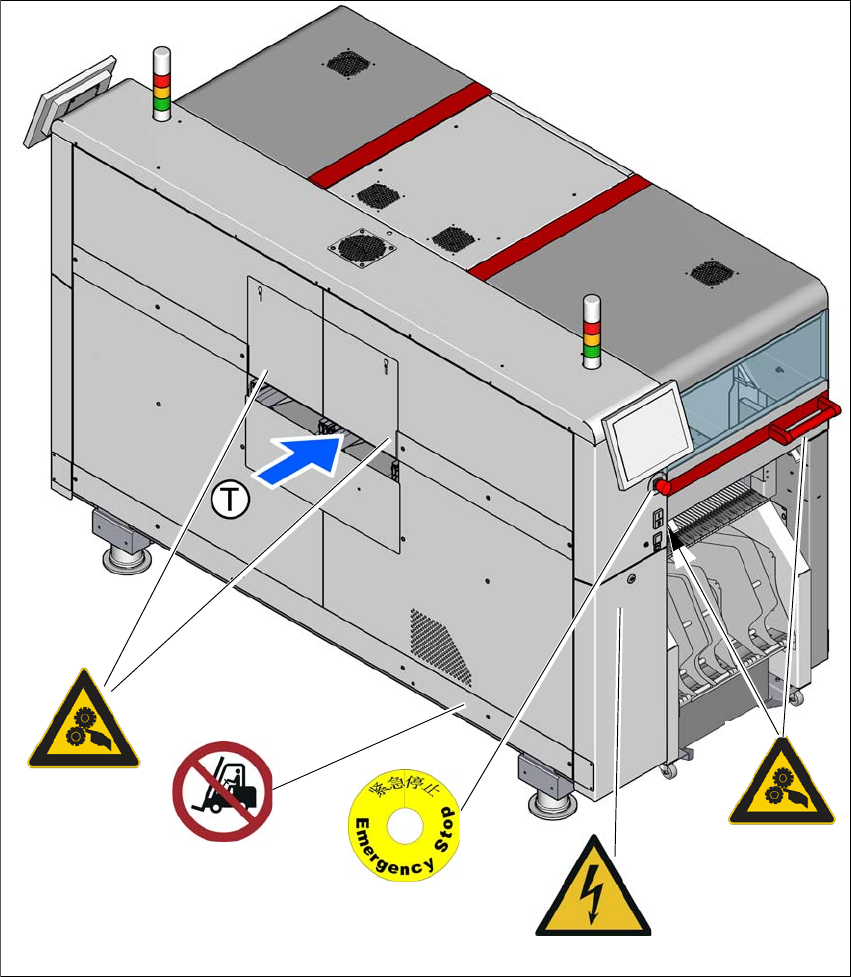

图 2.2 - 5 警告标签 （中国标签） - 位置 1
项目 W 006，部件号 - 03155631-01
项目 W 204-CN，部件号 03149290-01
项目 W 012，部件号 03155378-01
项目 W 209-CN，部件号 03149080 -01
(T) PCB 的传送方向
W 204-CN
W 209-CN
W 012
P 006
W 204-CN
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.2 警告标签
45

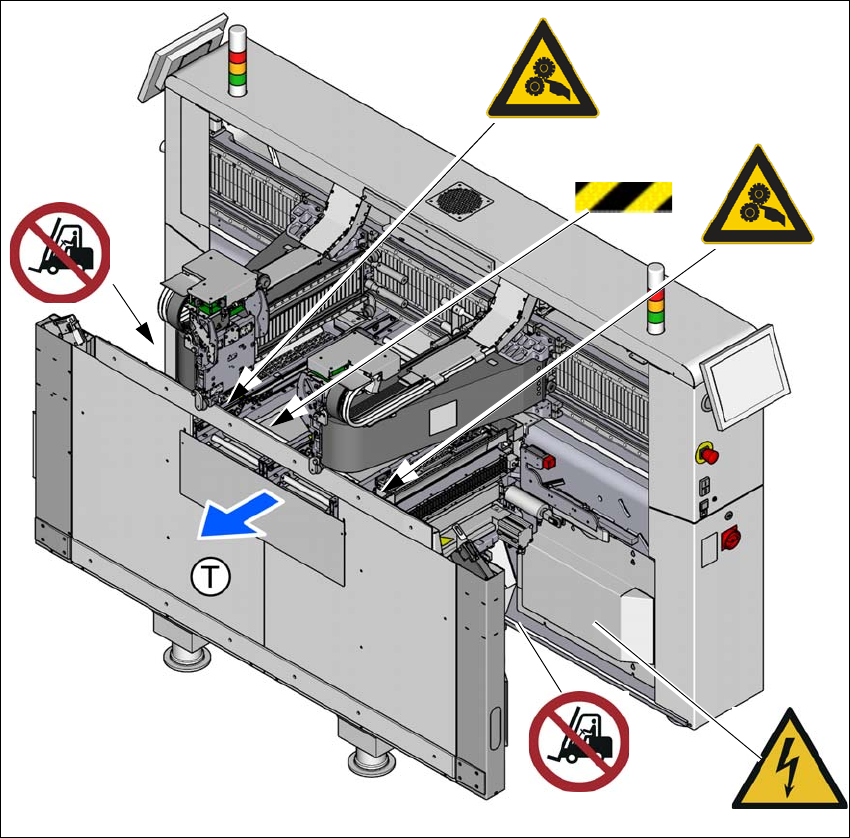

图 2.2 - 6 贴片机上的警告标签 （对于中国标签，示例如 SIPLACE TX2i 所示）
(1) 护手装置上的警告条，内部
项目 W 006，部件号 - 03155631-01
项目 W 204-CN，部件号 03149290-01
项目 W 012，部件号 03155378-01
(T) 行程方向
警告标签 W 204-CN 贴在金属盖板内侧。
警告条贴在内部，即护手装置上。
1
W 012
P 006
P 006
W 204-CN
W 204-CN
2 操作安全 使用手册 SIPLACE TX
2.2 警告标签 使用软件版本 714.0 或更新 12/2020
46
2.2.3 警告标签的含义和描述
2.2.3.1 信息标签 M002
2
MW 002，图 2.2 - 1，第 40 页，部件号 03155798-01 或
MW 002，图 2.2 - 4
，第 43 页，部件号 03155798-01
（每个贴片机的数量：1)
2.2.3.2 警告标签二级激光
2
W 二级激光，图 2.2 - 1，第 40 页，部件号 03155298-01
（每个贴片机的数量：1)
2.2.3.3 警告标签 W 024
2
W 024，图 2.2 - 1，第 40, 2.2 - 2 页，第 41 和 2.2 - 3 页，第 42 页，部件号 03155346-01
（每个贴片机的数量：8)
2
2
2
2
2
2
2
2
贴片机的安全操作
贴片机的安全操作完全取决于操作员是否熟悉使用手册和安全须
知，以及是否将它们付诸实践。
2
2
2
激光辐射
二级激光
根据 IEC 60825-1:2014
不要直视激光束！
2
2
2
手部受伤警告
将手伸入此位置将导致手臂或手部受伤。
不要将手伸到运转的贴片机中。
不要将手伸到临近贴片机内部。
