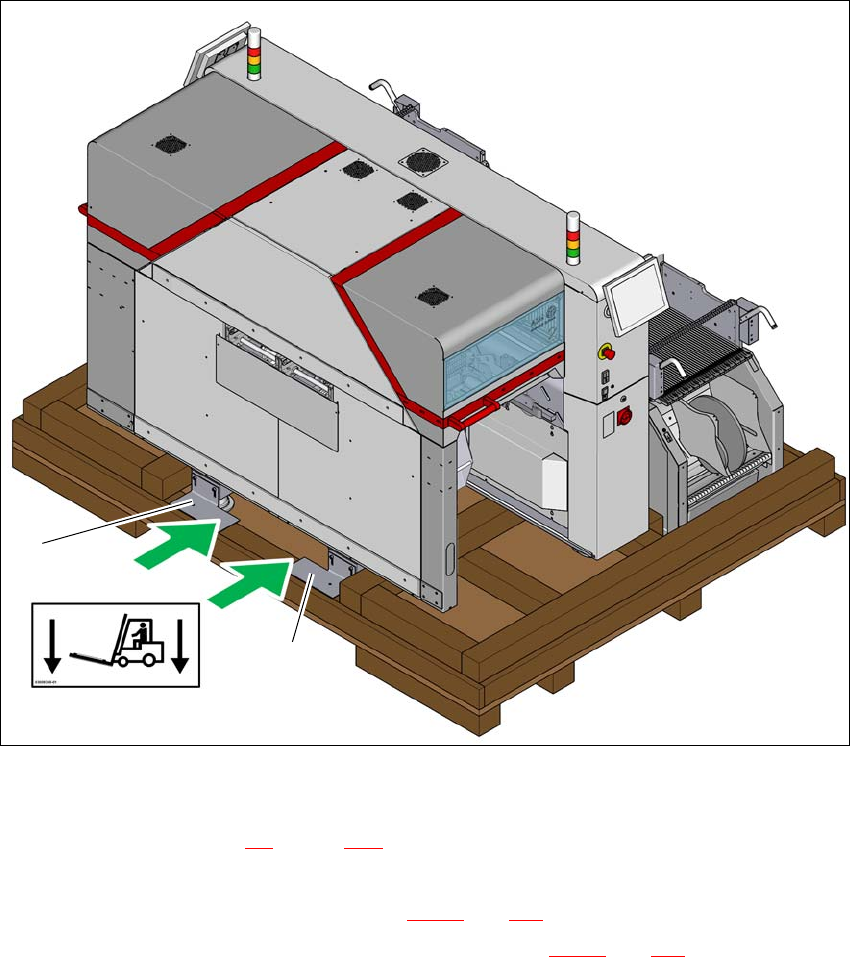

使用手册 SIPLACE TX 4 设置与调试 使用软件版本 714.0 或更新 12/2020 4.2 交付时的配置 171 4.2.6 将贴片机吊离货盘 4 图 4.2 - 3 使用叉车进行运输的接触 点 (1) 带垫片的支撑架 运输期间，始终遵循第 4.1 节，第 165 页中的内容。 松开货盘上的两个支撑架 (1)。两个支撑架与钢 质垫片依然与贴片机相连。 松开并拆下另一侧的支撑架 （项目 2，图 4.2 - 1 ，…
4 设置与调试 使用手册 SIPLACE TX
4.2 交付时的配置 使用软件版本 714.0 或更新 12/2020
170
4.2.5.2 做好派送准备的贴片机重量
下表为做好派送准备的贴片机重量 （包括包装）。
4
4.2.5.3 运输带包装贴片机的运输设备
使用具备以下规格的叉车来运输贴片机：
4
贴片机 欧洲以内派送 海外 （欧洲以外）派送
含两个元件料车的 SIPLACE TX 2350 kg 2600 kg
叉长 最小 1800 mm
起重力 最小 3000 kg
4 设置与调试 使用手册 SIPLACE TX
4.2 交付时的配置 使用软件版本 714.0 或更新 12/2020
172
4
图 4.2 - 4 接触面 - 货叉平行于输出一侧上 PCB 运输的方向
(T) PCB 传送导轨的行程方向
(1) 贴片机支撑脚之间的叉车货叉
(2) 切勿在输入一侧将贴片机吊起！侧倾的危险！
(3) 切勿使用叉车在元件料车位置将贴片机吊起！侧倾的危险！
(4) 带垫片的支撑架
使叉车的位置与传送导轨运输的方向 （位于输出端）形成一个交叉角。
打开货叉，直至货叉位于两个贴片机支撑脚之间，并且贴片机的接触表面可平坦地置于货叉
上。
推动贴片机的接触表面 （贴片机框架）与支撑杆钢质垫片之间的货叉。钢质垫片可用作防止
贴片机倾斜的额外安全措施。
将货叉完全推到贴片机下方，这样这些货叉便可妥善地放置于对面贴片机的框架上。
将贴片机吊离货盘。
将贴片机运输至您生产场所的目标位置。
(2)
(1)
(3)
(3)
(4)
(4)
