使用手册 SIPLACE TX 2 操作安全 使用软件版本 714.0 或更新 12/2020 2.4 安全操作说明 75 2.4.8 人工移动 TwinStar 贴片头上的 Z 轴时的安全须知 2 2 图 2.4 - 3 有被 TwinStar 贴片头上返回单 元挤压的危险 (1) 返回单元，压缩空气气缸 (2) 活塞 杆 (3) 返回单元的缓冲档 (4) 此处有压伤手指的危险 注意事项 由于气缸的弹簧力作用，Twi nStar 上有…
2 操作安全 使用手册 SIPLACE TX
2.4 安全操作说明 使用软件版本 714.0 或更新 12/2020
74
2.4.7 持续工作时 X 供料器模块上的高温
2

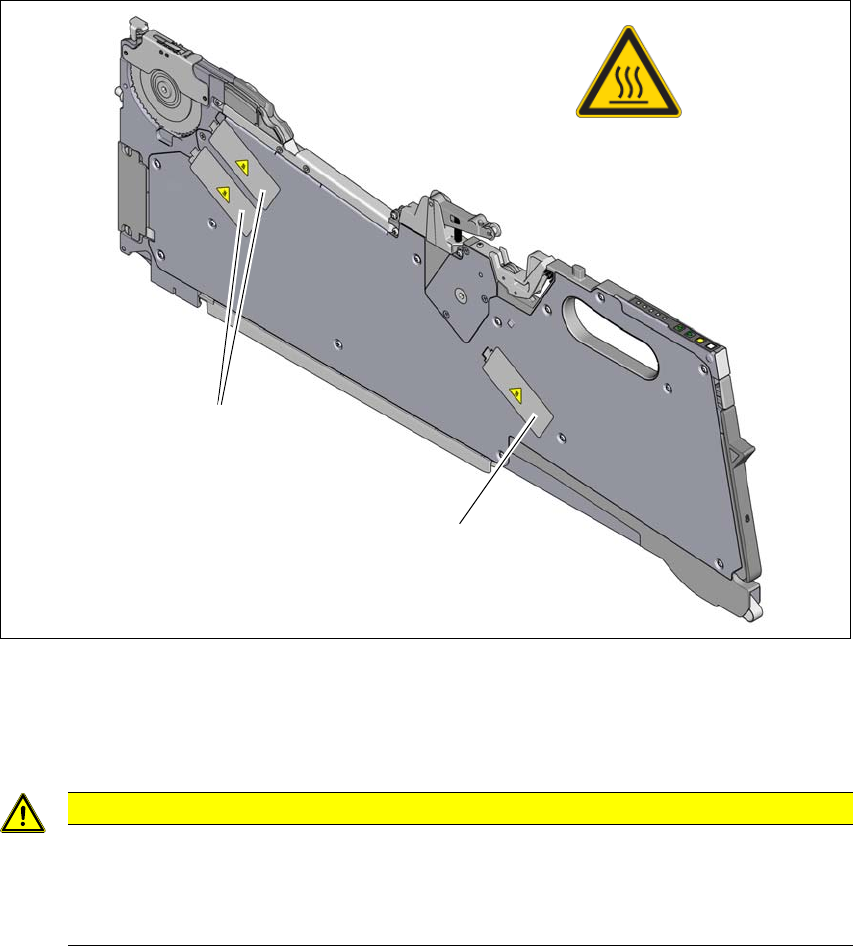

图 2.4 - 2 持续工作时 X 供料器模块上的高温
(1) 高温标签，部件号 03031926-01
(2) 步进马达
2
注意事项
高温导致烫伤的危险！
在持续工作期间和在温度超过 22 °C 的环境中工作时，步进马达的温度可能会变得非常
高。
接触马达时千万要小心。
(1)
(2)
(2)
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.4 安全操作说明
75
2.4.8 人工移动 TwinStar 贴片头上的 Z 轴时的安全须知
2
2

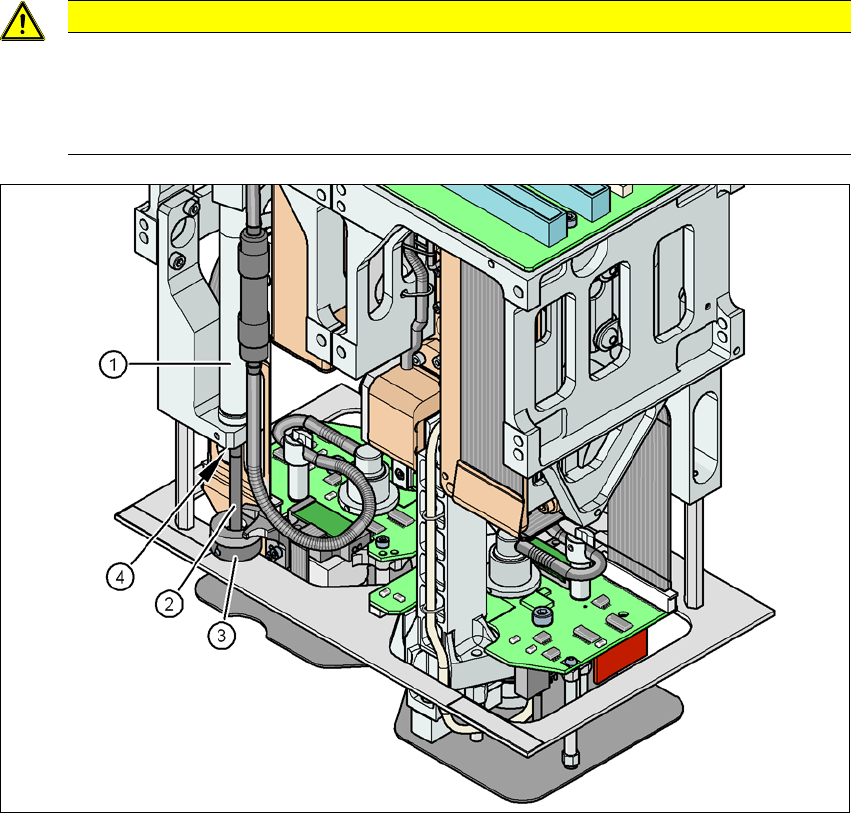

图 2.4 - 3 有被 TwinStar 贴片头上返回单元挤压的危险
(1) 返回单元，压缩空气气缸
(2) 活塞杆
(3) 返回单元的缓冲档
(4) 此处有压伤手指的危险
注意事项
由于气缸的弹簧力作用，TwinStar 上有发生挤压的风险！
气缸弹簧的较强张力使缓冲档以很快的速度向回移动，这可能造成您的手指受伤。在
TwinStar 贴片头内的活塞杆移回到起始位置时，同样会有夹伤手指的危险。
切勿用手将返回单元缓冲档上的 Z 轴向下移动。
2 操作安全 使用手册 SIPLACE TX
2.4 安全操作说明 使用软件版本 714.0 或更新 12/2020
76
2.4.9 TwinStar 元件摄相机安全说明
2
2.4.10 装卸料车时的安全须知
2
2
2
2
2.4.11 清空废料带容器时的安全须知
废料带容器必须从元件料车中拉出并清空。在这样做时存在拇指被夹住的危险。为了防止发生这
种情况，请遵循第 5.8.2
节，第 236 页上的安全须知。
警告
碰撞的危险！
将贴片头从 TwinStar/VHF 更改为 SpeedStar 时，SpeedStar 会与相机外壳发生碰撞。
需要为 TwinStar 贴片头拆卸下型号为 33，55 x 45 和 25，16 x 16 的静止元件摄相
机。
警告
仅可在有元件料车的情况下操作！
只有贴片机的每个位置都有料车并且料车均已装料的情况下才能操作贴片机。
根据第 2.5.4 部分，第 87 页所述，
用虚拟供料器模块填充所有空闲料位。
警告
有挤压危险！
在装入和卸出元件料车时存在发生挤压的危险！
仅能由一个人装入或卸出元件料车。
注意事项
折断握柄的危险！
在运输元件料车时存在折断握柄的危险。
在运输元件料车时切勿在握柄处将其抬起。
注意事项
伤害到肢体的危险！
在装入和卸出时存在肢体受伤的危险。
在装入和卸出期间，请确保肢体没有位于元件料车的移动范围内。.
