6.1.1.2 C&P20 P2 P / C&P20 M3 的窄型吸嘴交换器，配有 3 个吸嘴盘
配有 3 个吸嘴盘的窄型吸嘴交换器与 SIPLACE TX2i / TX2i m / TX2i m 4 mm 一起使用。
部件号 03129201-xx TX2 i/ TX2i m 的吸嘴交换器
部件号 03101503-xx 含 20 个吸嘴库的吸嘴盘 40xx/60xx
部件号 03218226-xx 吸嘴盘 40xx
6

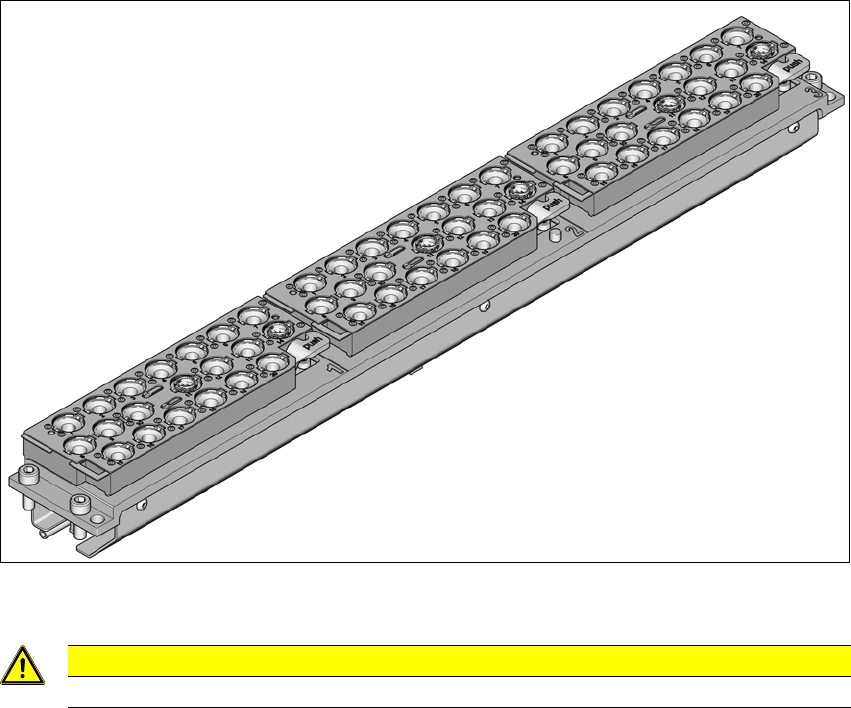

图 6.1 - 2 SIPLACE SpeedStar 的吸嘴交换器，配有 3 个吸嘴盘
6
注意事项
只能与 SpeedStar 一并使用此吸嘴盘。
6 工作站扩展部件 使用手册 SIPLACE TX
6.1 吸嘴交换器 使用软件版本 714.0 或更新 12/2020
262
6.1.1.3 技术数据
6
SIPLACE SpeedStar (C&P20 P2 P / C&P20 M3) 的吸嘴交换器
每个料位上的吸嘴盘数量
*a
SIPLACE TX1/TX2
SIPLACE TX2i / TX2i m
SIPLACE TX2i m 4 mm
*)a 必须配置吸嘴交换器中的所有吸嘴盘。
4
3
3
每个料位上的吸嘴库的数量
SIPLACE TX1/TX2
SIPLACE TX2i / TX2i m
SIPLACE TX2i m 4 mm
80
60
60
标准配置
每个料位的 SIPLACE TX1/TX2
SIPLACE TX2i / TX2i m
SIPLACE TX2i m 4 mm
4 个吸嘴盘有 80 个吸嘴库
3 个吸嘴盘有 60 个吸嘴库
3 个吸嘴盘有 60 个吸嘴库
吸嘴类型 40xx/60xx
使用手册 SIPLACE TX 6 工作站扩展部件
使用软件版本 714.0 或更新 12/2020 6.1 吸嘴交换器
263
6.1.1.4 SIPLACE Tx2i 的配置示例
配有三个吸嘴盘的 SpeedStar 窄型吸嘴交换器可安装在 1 和 2 号料位 （项目 1，图 6.1 - 3，第
263
页）。
6
图 6.1 - 3 SIPLACE SpeedStar 吸嘴交换器的位置 - SIPLACE TX2i 配置示例
6
6
NC CP20
C&P20 P2 的吸嘴交换器，配有 3 个吸嘴盘
COT 40 输入
位于最深处位置的元件料车 （更靠里）
请注意
如果吸嘴盘缺失，贴片机将停止
如果吸嘴盘缺失或未正确就位，贴片机将停止。
使用所有已安放的吸嘴盘。
