使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.5 安全功能
83
2.5.3 安全开关 (CSB)
2
2
图 2.5 - 5 安全开关 (CSB) 的位置
2
(1) 安全开关 (CSB)
安全开关 (CSB) （项目 1，图 2.5 - 5，第 83 页） 2
安全开关 (CSB) 位于电源单元内。该开关可监测防护功能是否完好并检查危险电压或移动情况。
2
激活安全开关 (CBS) 必须满足三个条件：
– 所有保护功能和急停按钮必须释放。
– 必须按下 Start （启动）按钮。
(1)
危险
安全开关 (CSB) 盖下存在致命电压！
即便已将贴片机关闭，并断开了电源的插头连接，盖子下方的元件可能依然携带致命电
压。断开电源插头的连接后，等待 5 分钟直至电容放电结束。
切勿将盖打开。
只有 ASM Assembly Systems GmbH&Co.KG 的维修工程师，或服务于贴片机所有
者并受过 ASM 培训的维修工程师才能在电源及安全开关 (CBS) 上作业。
2 操作安全 使用手册 SIPLACE TX
2.5 安全功能 使用软件版本 714.0 或更新 12/2020
84
– 必须通过控制软件设置 “ 软件释放 ” 或 “Control ON （控制装置打开）” 信号。
维修插座 （仅安装在机器序列号 TB070G 上） 2
维修插座仅能安装在 SIPLACE TX 的机器序列号 TB070G 中。
2
2.5.3.1 安全开关概览
当贴片机准备运行时，所有位置开关的接触点和急停按钮要处于闭合状态。例如，如果需要抬起
保护盖，则触发相应的开关和安全开关。关于操作员信息，此状态改变将从 I/O 控制单元通过数
字 CAN 总线输入信号发送给控制计算机。一条与此事件相关的错误消息将出现在用户界面上。
先决条件 2
要启动和操作贴片机，必须满足下列条件：
– 所有元件料车必须装入到位。
– 贴片机上的所有保护盖必须闭合。
– 两个急停按钮必须松开。
– 必须达到最小工作压力。
– 软件释放 （“ 控制装置打开 ”）必须启用。
如果现在按下其中一个 Start （启动）按钮，安全开关 (CBS) 将启用安全控制供电电压，贴片机
也会准备好运转。
安全开关组件 2
以下组件由安全开关监控：
– 贴片机上四个保护盖的位置开关
– 贴片机上的两个急停按钮
– 贴片机上 COT 插入件的位置开关
请注意
– 维修插座仅适用于连接有零线的线路。
– 仅可由经过培训的维修人员使用维修插座。
– 该维修插座仅可用于连接与其电压范围相符的维修设备，且维修设备的插头应与插
座匹配。
– L 和 N 之间的电压取决于安装场所的主电源电压。
– 请遵守当地适用的法规！如果所安装的维修插座并未遵循当地适用的法规，切勿使
用或立即停止使用！
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.5 安全功能
85
2

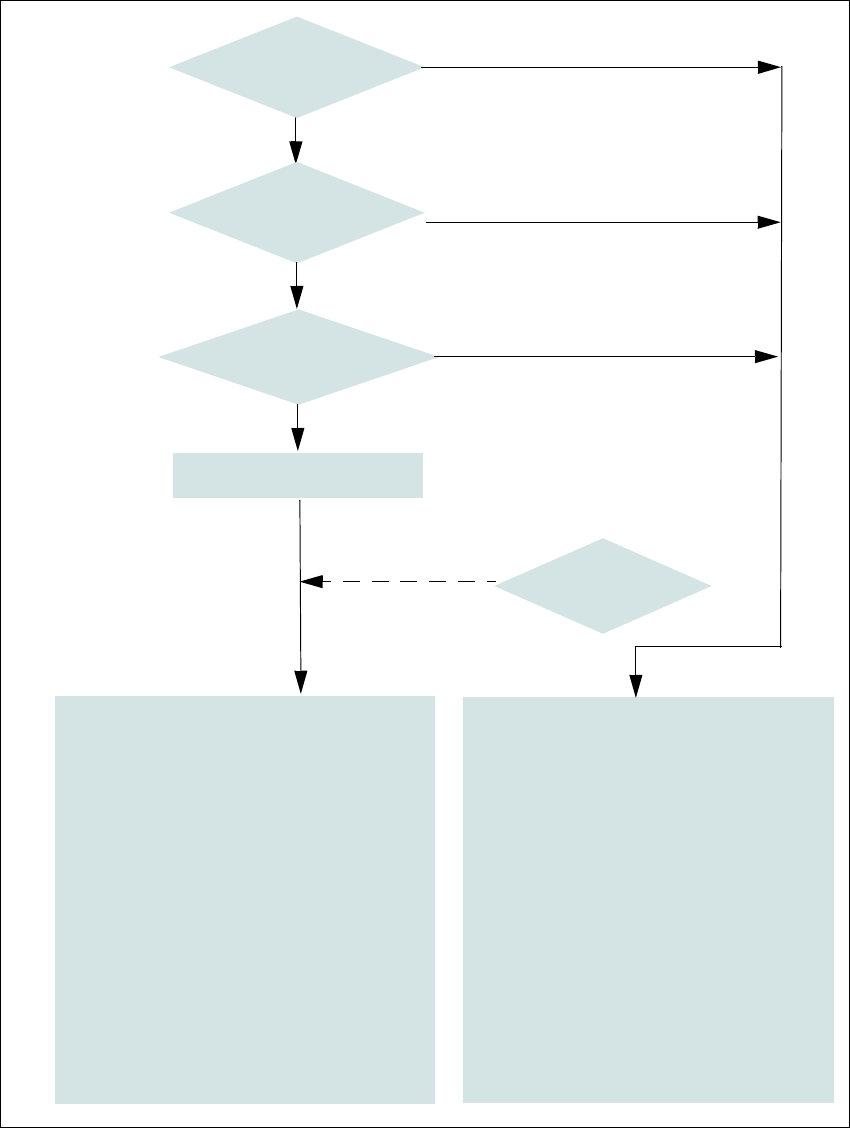

图 2.5 - 6 EMERGENCY STOP （急停）回路
启动按钮已按下？
否
是
否
是
否
2
活动
安全开关 否
电压
Y 轴 0 V
X 轴 0 V
星形轴 0 V
DP 轴 42 V-
Z 轴 （C&P、TH） 42 V-
Z 轴 (CPP) 0 V-
活动
PCB 传送导轨 否
升降料台 否
PCB 夹具 否
宽度调整 否
料带切割器 否
COT 插入件 是
EMERGENCY STOP （急
停）按钮
- 保护盖打开？
元件料车上的位置开关中
断？
2
活动
安全开关 是
电压
Y 轴 300 V-
X 轴 300 V-
星形轴 160 V-
DP 轴 42 V-
Z 轴 （C&P、TH） 42 V-
Z 轴 (CPP) 160 V-
活动
PCB 传送导轨 是
升降料台 是
PCB 夹具 是
宽度调整 是
料带切割器 是
COT 插入件 是
是
是
压缩
空气 最小 0.5 MPa
（5.0 bar）？
是
