2 操作安全 使用手册 SIPLACE TX 2.5 安全功能 使用软件版本 714.0 或更新 12/2020 78 2.5.2 开关与按钮 2.5.2.1 开关与按钮的位置 2 图 2.5 - 2 开关与按钮的位 置 - PCB 输出端 （2 号料位） (1) EMERGENCY STOP （急停）按钮 (2) Start （启动）按钮 （白色 ） (3) Stop （停止）按钮 （黑色） (4) 主开关 (5) 在相应位置装入和卸…
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.5 安全功能
77
2.5 安全功能
2.5.1 保护盖
悬臂的行程范围用两个可移动的保护盖覆盖。保护罩和保护盖作为保护装置，可以防止未经授权
的人员接触到贴片机内部。
2
2

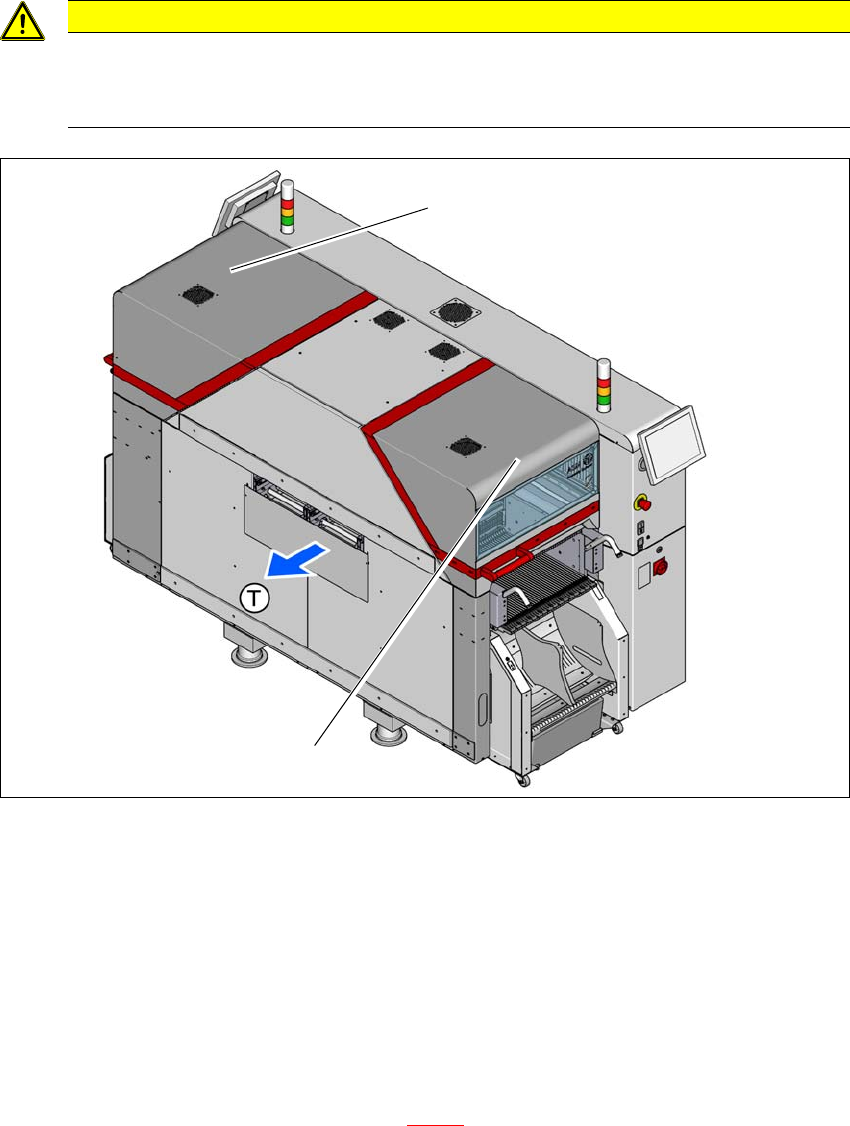

图 2.5 - 1 保护盖
(1) 保护盖，1 号料位
(2) 保护盖，2 号料位
(T) 行程方向
功能 2
如果一个保护盖向上打开，则悬臂轴的电源将立即断开。悬臂轴将停止移动。屏幕上将出现 “ 关
闭保护盖 ” 的信息。
关闭保护盖，按下启动按钮 （项目 2，图 2.5 - 2），继续进行贴装操作。
注意事项
损坏的危险！
如用力过大就有损坏保护盖和其他盖子的危险。
切勿站立在或攀爬到保护盖和其他盖子上。
(1)
(2)
2 操作安全 使用手册 SIPLACE TX
2.5 安全功能 使用软件版本 714.0 或更新 12/2020
78
2.5.2 开关与按钮
2.5.2.1 开关与按钮的位置
2

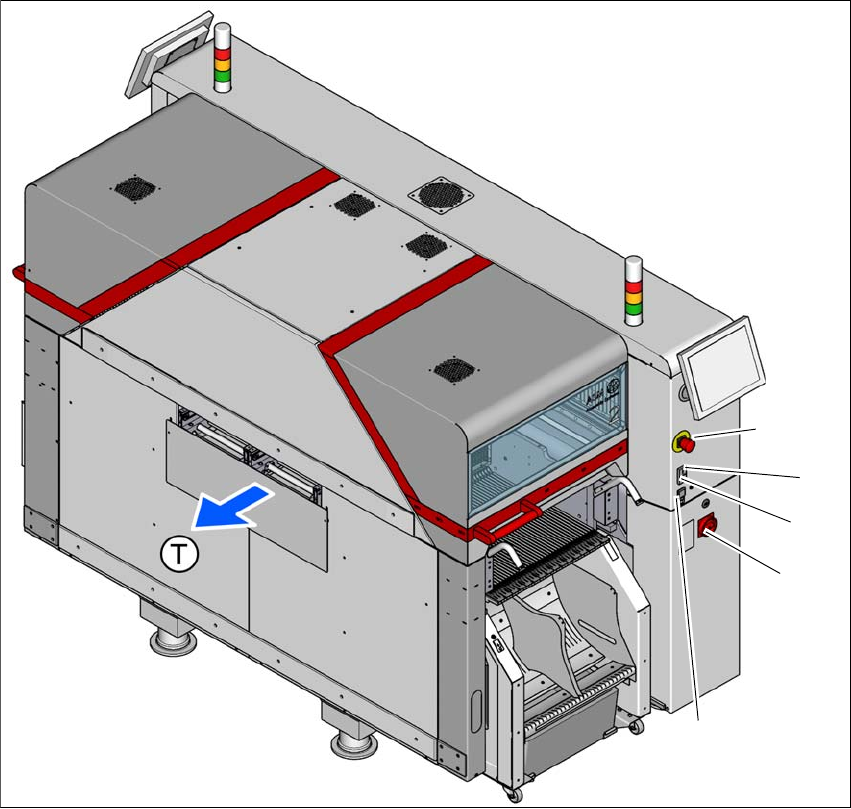

图 2.5 - 2 开关与按钮的位置 - PCB 输出端 （2 号料位）
(1) EMERGENCY STOP （急停）按钮
(2) Start （启动）按钮 （白色）
(3) Stop （停止）按钮 （黑色）
(4) 主开关
(5) 在相应位置装入和卸出料车的按钮
(T) PCB 传送方向
(3)
(1)
(4)
(2)
(5)
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.5 安全功能
79
2
图 2.5 - 3 开关与按钮的位置 - PCB 输入端 （1 号料位）
(1) EMERGENCY STOP （急停）按钮
(2) Start （启动）按钮 （白色）
(3) Stop （停止）按钮 （黑色）
(4) 在相应位置装入和卸出料车的按钮
(T) PCB 传送方向
(3)
(1)
(4)
(2)
