00198457-04_UM_TX-V2_ZH.pdf - 第44页
2 操作安全 使用手册 SIPLACE TX 2.2 警告标签 使用软件版本 714.0 或更新 12/2020 44 图 2.2 - 5 警告标签 （中国标签） - 位置 1 项目 W 006 ，部件号 - 03155 631-01 项目 W 204 -CN，部件号 031492 90-01 项目 W 012 ，部件号 03155378 -01 项目 W 209 -CN，部件号 031490 80 -01 (T) PCB 的传送 方向…
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.2 警告标签
43
2.2.2 贴片机上的警告标签 （在中国使用的标签）

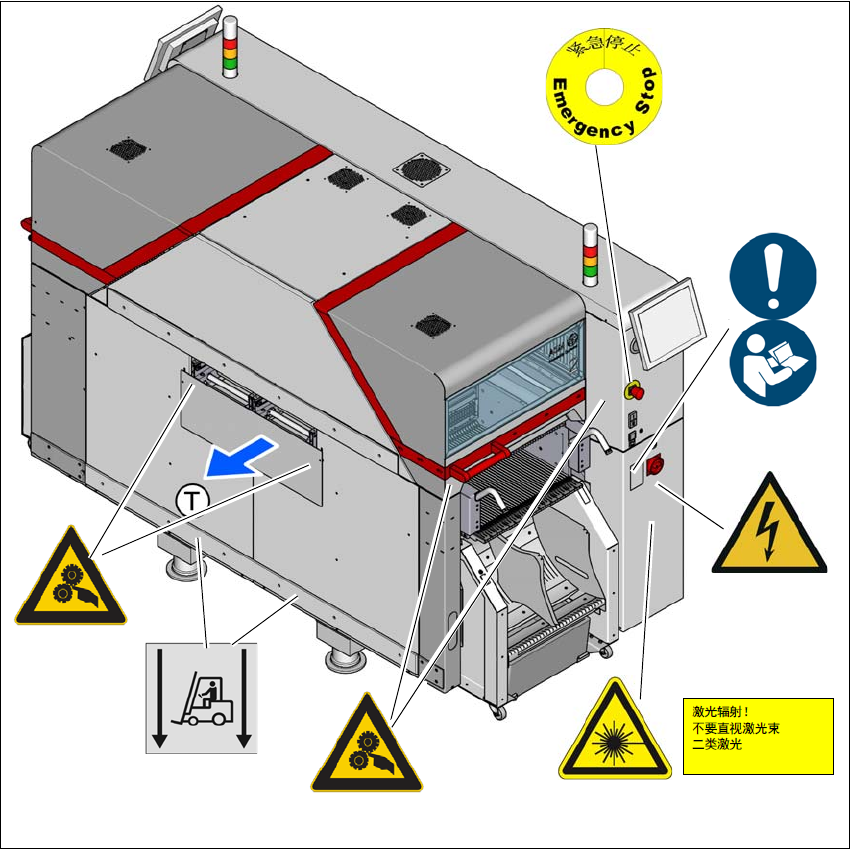

图 2.2 - 4 警告标签 （中国标签） - 位置 2
(1) 警告 - 叉车 （货盘车或叉车） - 此处附加
项目 W 002，部件号 03155798-01
项目 W 204-CN，部件号 03149290-01
项目 W 209-CN，部件号 03149080 -01
项目 W 012，部件号 03155378-01
项目 W 004-CN，部件号 03155348-01
(2) 激光文本标签，部件号 03155432-01
(T) PCB 的传送方向
W 204-CN
W 209-CN
M 002
W 012
(1)
W 004-CN
W 204-CN
(2)
2 操作安全 使用手册 SIPLACE TX
2.2 警告标签 使用软件版本 714.0 或更新 12/2020
44
图 2.2 - 5 警告标签 （中国标签） - 位置 1
项目 W 006，部件号 - 03155631-01
项目 W 204-CN，部件号 03149290-01
项目 W 012，部件号 03155378-01
项目 W 209-CN，部件号 03149080 -01
(T) PCB 的传送方向
W 204-CN
W 209-CN
W 012
P 006
W 204-CN
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.2 警告标签
45
图 2.2 - 6 贴片机上的警告标签 （对于中国标签，示例如 SIPLACE TX2i 所示）
(1) 护手装置上的警告条，内部
项目 W 006，部件号 - 03155631-01
项目 W 204-CN，部件号 03149290-01
项目 W 012，部件号 03155378-01
(T) 行程方向
警告标签 W 204-CN 贴在金属盖板内侧。
警告条贴在内部，即护手装置上。
1
W 012
P 006
P 006
W 204-CN
W 204-CN
