2 操作安全 使用手册 SIPLACE TX 2.5 安全功能 使用软件版本 714.0 或更新 12/2020 80 2.5.2.2 贴片机上位置电源的位置 2 图 2.5 - 4 位置开关的位置 (1) 位置开关，位置 1 (2) COT 插入件的保护开关，1 号料位 (3) COT 插入件的保护开关，2 号料位 (4) 位置开关，位置 2 贴片机运转期间，保护盖通过机械方 式锁定。保护盖只有在按下停止按钮后才能打开。 (4) (1…
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.5 安全功能
79
2

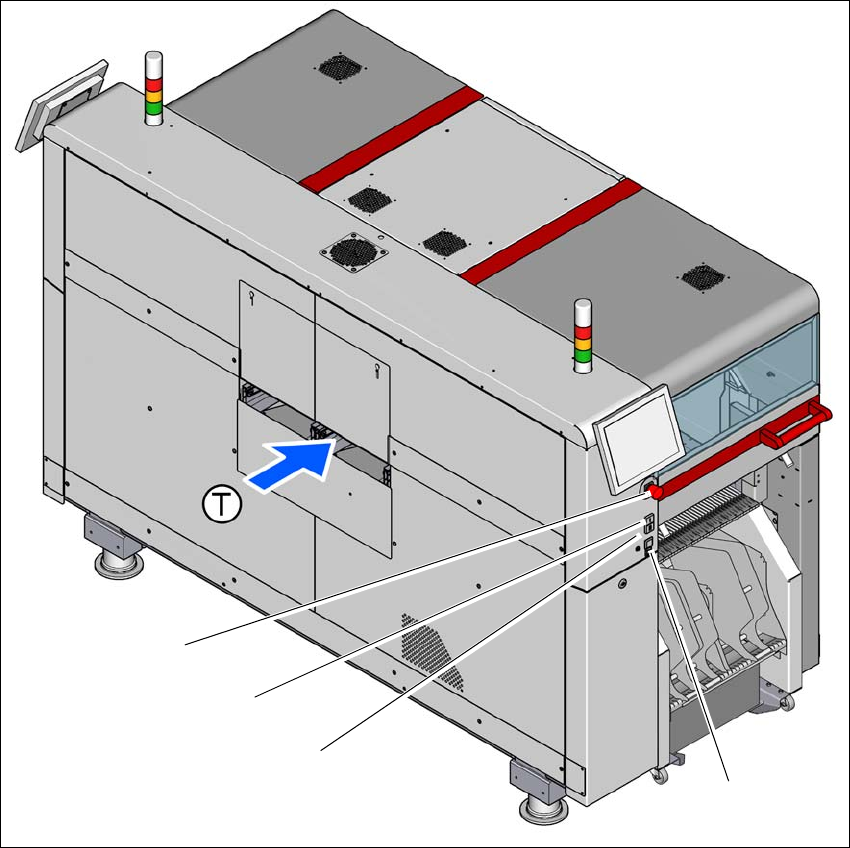

图 2.5 - 3 开关与按钮的位置 - PCB 输入端 （1 号料位）
(1) EMERGENCY STOP （急停）按钮
(2) Start （启动）按钮 （白色）
(3) Stop （停止）按钮 （黑色）
(4) 在相应位置装入和卸出料车的按钮
(T) PCB 传送方向
(3)
(1)
(4)
(2)
2 操作安全 使用手册 SIPLACE TX
2.5 安全功能 使用软件版本 714.0 或更新 12/2020
80
2.5.2.2 贴片机上位置电源的位置
2
图 2.5 - 4 位置开关的位置
(1) 位置开关，位置 1
(2) COT 插入件的保护开关，1 号料位
(3) COT 插入件的保护开关，2 号料位
(4) 位置开关，位置 2
贴片机运转期间，保护盖通过机械方式锁定。保护盖只有在按下停止按钮后才能打开。
(4)
(1)
(3)
(2)
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.5 安全功能
81
2.5.2.3 功能说明
OFF （关闭）位置中的主开关 （参见项目 1，图
2.5 - 2，第 78 页） 2
主电源开关将三相 L1、L2、L3 的电源断开。
由于电源单元配备了储能装置，即使已关闭主开关并断开主电源， 在约 5 分钟内，电源单元中的
一些部件仍然存在危险电压。
2
2
主开关处于 ON （开启）位置 2
当主开关被拨至 ON （开启）位置时，主电源电压将会接通储能装置，所有的 AC/DC 转换器都随
即启动。
控制计算机将会启动，内部所有供电电压可用。安全起见，还可通过 Start （启动）按钮启动悬
臂轴 （300 V-）和星形轴 （160 V-）的中间电路电压以及传送导轨驱动的电源电压。
Start （启动）按钮 （项目 1，图 2.5 - 2，第 78 页和项目 1，图 2.5 - 3，第 79 页） 2
打开主电源开关并启动控制程序后，将提示您按下 Start （启动）按钮，以启动贴片机开始贴片
作业。如果打开了保护盖或按下了 EMERGENCY STOP （急停）按钮后，也会出现同样的提
示，然后贴片机将会继续进行贴片作业。
按下 Start （启动）按钮的时间应达到至少 200 ms，最多达 1500 ms，然后释放。释放按钮
后，贴片机会启动，保护盖将会以机械方式锁定。
Stop （停止）按钮，黑色 （项目 2，图 2.5 - 2，第 78 页和项目 2，图 2.5 - 3，第 79 页） 2
这些按钮用于停止贴片机的运行。释放保护盖锁的机械互锁封闭件后，盖便可打开。
危险
对此贴片机处理不当可能导致死亡、严重的人身伤害或对设备造成重大损坏。
即使关闭了主电源开关，下列元件仍带有潜在致命的电压：
– Q1 主电源开关的线缆连接端子 L1、L2 及 L3
– 线缆连接端子 X2、X10、X300、F1 和电源组 PS5
– 等待 2 秒钟以耗尽电源插头处 EMC 过滤器的残余电压。
– 所有在主电源的开关已经关闭的情况下仍然带电的独立导线的颜色为橘色。
始终要遵循适用的事故预防规定和 DIN 标准 （特别是 EN 60204 第 1 部分或 IEC
60204 第 1 部分）以及所在国家适用的法规。
电源的安全门只能由具有必要资质和接受过相关培训的人员打开。
危险
由于电源单元配备了储能装置，即使已关闭主开关并断开主电源， 在约 5 分钟内，电源
单元中的一些部件仍然存在危险电压。
