6 工作站扩展部件 使用手册 SIPLACE TX
6.2 抛料板 使用软件版本 714.0 或更新 12/2020
280
6.2.2 配置
如已安装抛料板，那么就需要对其进行配置。
6

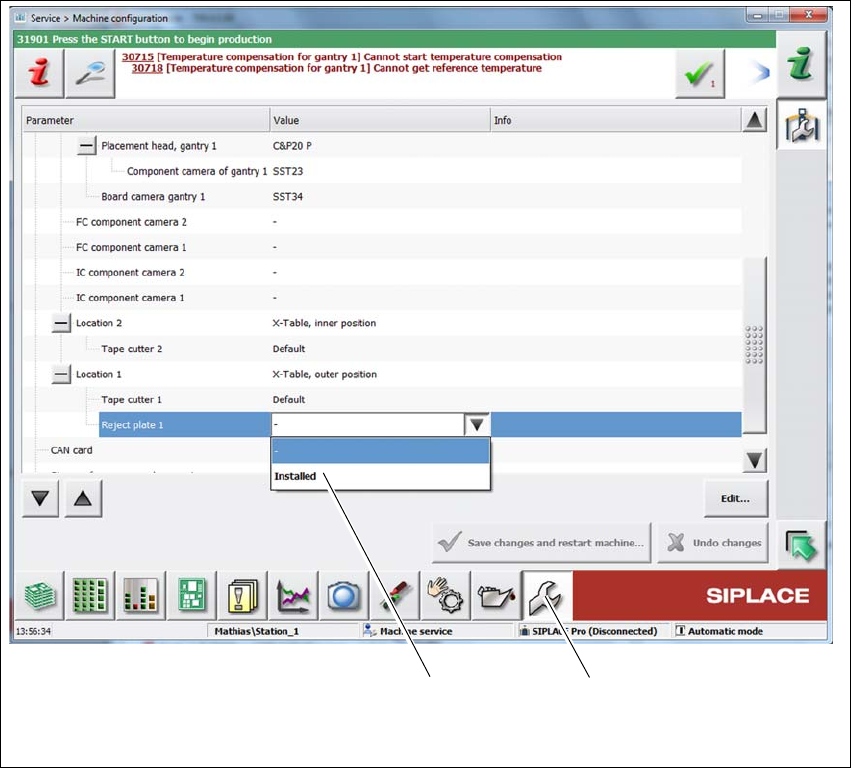

图 6.2 - 3 配置 - 抛料板
选择服务 (1)
选择料位，然后选择抛料板 => 已安装 (2).
(2) (1)
使用手册 SIPLACE TX 6 工作站扩展部件
使用软件版本 714.0 或更新 12/2020 6.3 PCB 条形码扫描仪
281
6.3 PCB 条形码扫描仪
部件号 00519882-xx Sick Lector 620 2D 条形码阅读器
部件号 00588108-Xx 条形码阅读器 2D SIPLACE TX 的装配套件
6.3.1 说明
PCB 条形码阅读器用于对 PCB 上的条形码进行自动记录和解码。PCB 条形码扫描仪安装在第一
个贴片机输入侧的一个特制框架上。根据
条形码的位置，通过几个简单
的步骤即可安装条形码扫描仪，使条形码可以在与 PCB 传送方向平行或垂直的方向被读取。
使用双传送导轨时，可以改装上四个印制电路板条形码阅读器。这样就可以扫描到两个传送导轨
轨道上印制电路板的顶部或底部。
条形码阅读器是一种可用的 2D 印制板条码阅读器。该编码阅读器可以处理条形码和矩阵编码。
矩阵编码主要用在
没有足够的空间粘贴条形码标签的情况下。
6.4 输入和输入传送导轨延长件
部件号 00588311-xx 输入传送导轨延长件 SIPLACE TX
部件号 00588310-xx 输出传送导轨延长件 SIPLACE TX
6.4.1 说明
条形码阅读器选项需要输入传送导轨延长件。
JTF-ML 选项需要输出传送导轨延长件。输出传送导轨的延长件还可以独立于 JTF-ML 选项而安
装。
6 工作站扩展部件 使用手册 SIPLACE TX
6.5 SIPLACE JTF-ML2 使用软件版本 714.0 或更新 12/2020
282
6.5 SIPLACE JTF-ML2
部件号 00588116-xx JTF ML II （料盘供料器模块）
部件号 00588177-xx JTF-ML II 华夫盘暗盒 7
部件号 00588199-xx JTF-ML II 华夫盘暗盒 9
部件号 00588117-xx JTF ML 2 装配套件
部件号 00588112-xx 转换料台 JTF-ML
6.5.1 说明
SIPLACE JTF-ML 2 是标准的 JEDEC 华夫盘的自动更换器。SIPLACE TX1/TX2/TX2 m 可容纳 1
号料位上的 SIPLACE JTF-ML 2。 SIPLACE JTF-ML 2 安装在输出输出传送导轨附近或元件料车
侧面。
根据吸嘴盘类型，SIPLACE JTF-ML 2 最多可在一个可交换的暗盒中存储 18 个薄的或者 14 个厚
的 JEDEC 华夫盘并根据需要提供。因此，贴片机可在变化的交换时间内提供不同类型的元件。
要使用 JTF-ML，则需将 JTF-ML 2 的元件料车安装在料位中，部件号 03123556-02. 输出传送导
轨的延长件也必须存在。
